Poznámky redaktora
Příklad
Zadání: jaksezměníjmenovitýproudIn
=100AprojističLVN-100B-1přiteplotě
okolí pro jističů umístěných vedle sebe?
Stanovení KT: pro charakteristiku počet pólů 100 lze odečíst tabulky
korekční křivku Pro průsečík korekční křivky teploty okolí °C
lze odečíst grafu svislé stupnici korekční faktor 1,12.B44
B
Modulární přístroje MI01-2022-CZ

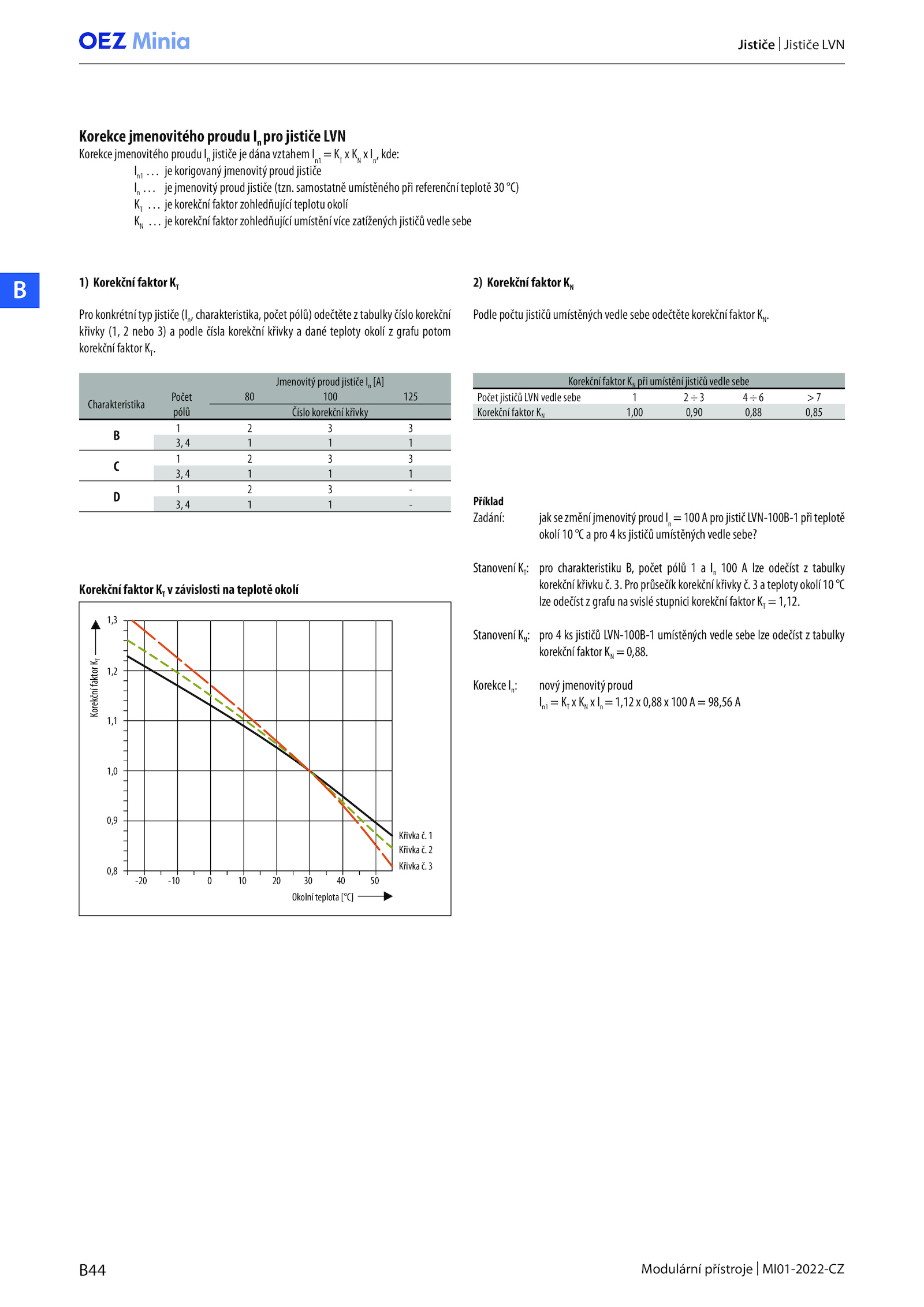

Korekce jmenovitého proudu pro jističe LVN
Korekce jmenovitého proudu jističe dána vztahem In1
= KT
x KN
x In
, kde:
In1 korigovaný jmenovitý proud jističe
In jmenovitý proud jističe (tzn. samostatně umístěného při referenční teplotě °C)
KT korekční faktor zohledňující teplotu okolí
KN korekční faktor zohledňující umístění více zatížených jističů vedle sebe
1) Korekční faktor KT
Prokonkrétnítypjističe(In,charakteristika,početpólů)odečtěteztabulkyčíslokorekční
křivky (1, nebo podle čísla korekční křivky dané teploty okolí grafu potom
korekční faktor KT.
2) Korekční faktor KN
Podle počtu jističů umístěných vedle sebe odečtěte korekční faktor KN.
Stanovení KN: pro jističů LVN-100B-1 umístěných vedle sebe lze odečíst tabulky
korekční faktor 0,88.
Korekce In: nový jmenovitý proud
In1 1,12 0,88 100 98,56 A
Jmenovitý proud jističe [A]
Charakteristika
Počet
pólů
80 100 125
Číslo korekční křivky
B
1 3
3, 1
C
1 3
3, 1
D
1 -
3, -
Korekční faktor při umístění jističů vedle sebe
Počet jističů LVN vedle sebe 7
Korekční faktor 1,00 0,90 0,88 0,85
Křivka 3
Okolní teplota [°C]
Korekční
faktor
K
T
-20 -10 20
10 40
30 50
0,8
0,9
1,0
1,1
1,2
1,3
Křivka 2
Křivka 1
Korekční faktor závislosti teplotě okolí
Jističe Jističe LVN
