Poznámky redaktora
..
Normy ČSN IEC 60884-1, DIN 49440
Certifikační značky
Jmenovité pracovní napětí/proud Ue/In 230V/16 A
Montáž DIN lišty podle ČSN 60715 typ 35
Teplota okolí -25 +55 °C
Krytí IP20
Připojení
Vodič mm2
, mm2
Dotahovací moment max.
Soklové zásuvky
Typ Přívod Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
ZSE-03 zespodu OEZ:37290 2,5 0,15 1
ZSE-06 seshora zespodu OEZ:37291 2,5 0,15 1
ZSF-03 zespodu OEZ:37292 2,5 0,15 1
ZSF-06 seshora zespodu OEZ:37293 2,5 0,15 1
ZSE-03
ZSF-03

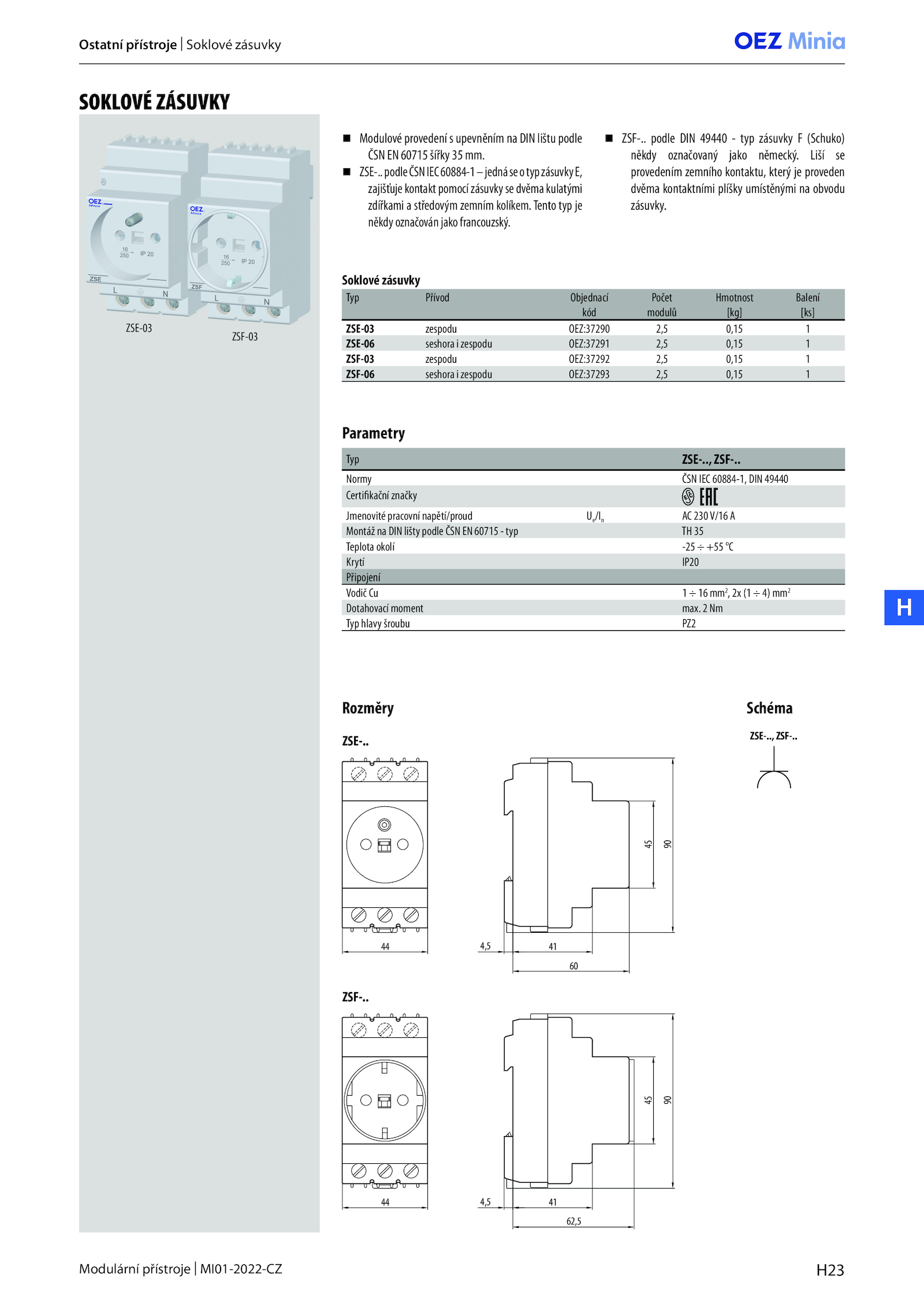

SOKLOVÉ ZÁSUVKY
. podle DIN 49440 typ zásuvky (Schuko)
někdy označovaný jako německý..
ZSE-..H23
Modulární přístroje MI01-2022-CZ
H
Ostatní přístroje Soklové zásuvky
Rozměry Schéma
44
90
45
4,5
60
41
ZSE-. Nm
Typ hlavy šroubu PZ2
Parametry
Modulové provedení upevněním DIN lištu podle
ČSN 60715 šířky mm.. Liší se
provedením zemního kontaktu, který proveden
dvěma kontaktními plíšky umístěnými obvodu
zásuvky. Tento typ je
někdy označován jako francouzský.
ZSF-.., ZSF-.
44
62,5
90
4,5 41
45
ZSF-.podleČSNIEC60884-1–jednáseotypzásuvkyE,
zajišťuje kontakt pomocí zásuvky dvěma kulatými
zdířkami středovým zemním kolíkem.
ZSE-.., ZSF-..
Typ ZSE-
