Poznámky redaktora

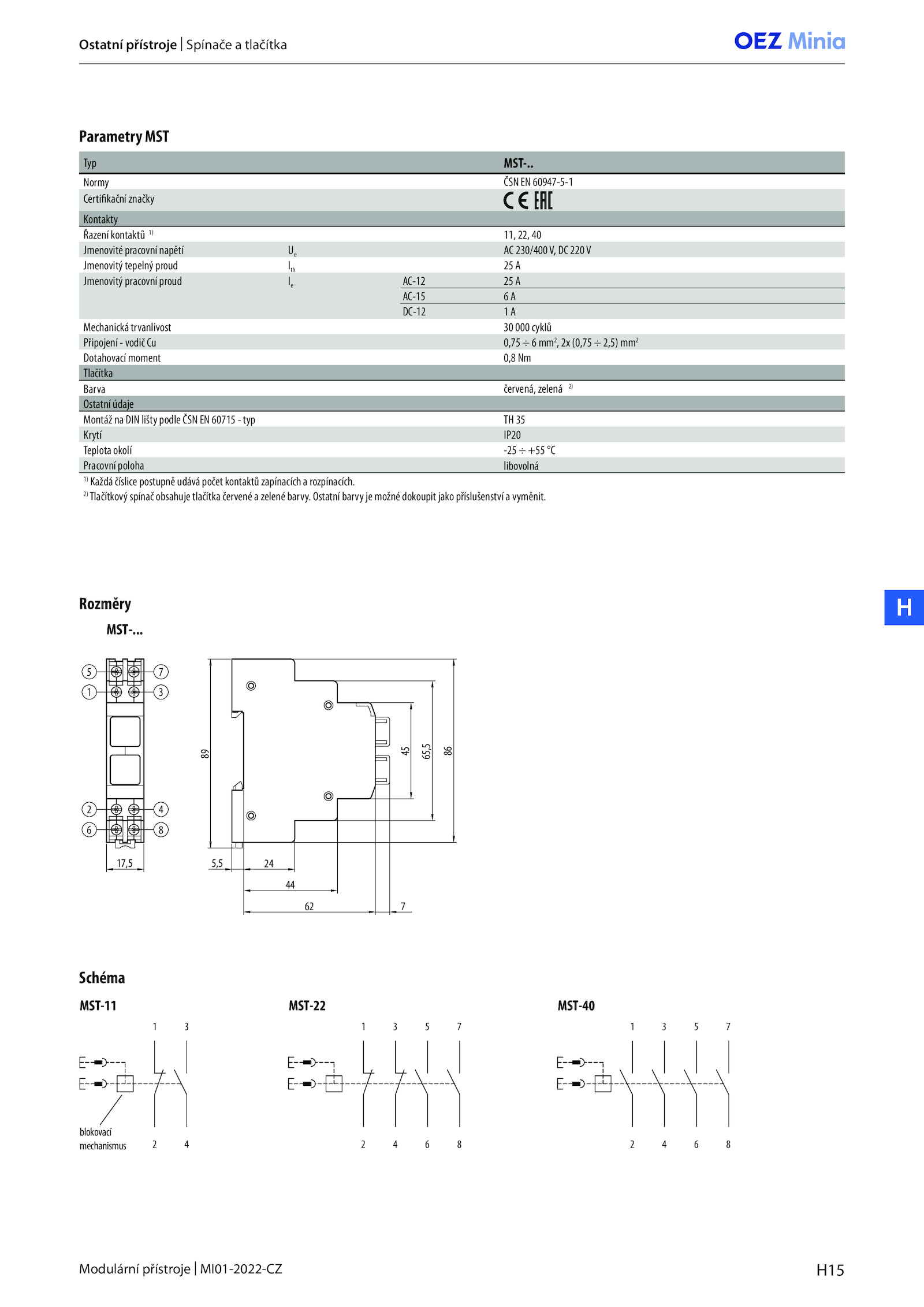

Parametry MST
Rozměry
17,5 24
44
62 7
5,5
89
45
65,5
86
7
5
1
2
6
4
8
3
MST-....
Normy ČSN 60947-5-1
Certifikační značky
Kontakty
Řazení kontaktů 1)
11, 22, 40
Jmenovité pracovní napětí 230/400V, 220V
Jmenovitý tepelný proud Ith A
Jmenovitý pracovní proud AC-12 A
AC-15 A
DC-12 A
Mechanická trvanlivost 000 cyklů
Připojení vodič 0,75 mm2
, (0,75 2,5) mm2
Dotahovací moment 0,8 Nm
Tlačítka
Barva červená, zelená 2)
Ostatní údaje
Montáž DIN lišty podle ČSN 60715 typ 35
Krytí IP20
Teplota okolí -25 +55 °C
Pracovní poloha libovolná
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
2)
Tlačítkový spínač obsahuje tlačítka červené zelené barvy. Ostatní barvy možné dokoupit jako příslušenství vyměnit.
Schéma
MST-22
7
5
3
1
8
6
4
2
MST-40
7
5
3
1
8
6
4
2
MST-11
3
1
4
2
blokovací
mechanismus
.H15
Modulární přístroje MI01-2022-CZ
H
Ostatní přístroje Spínače tlačítka
Typ MST-
