K zabránění zapnutí spouštěče motoru, je-li
napětí nižší než Ue
(zapnutí opět možné při
U≥85%Ue
).G10
G

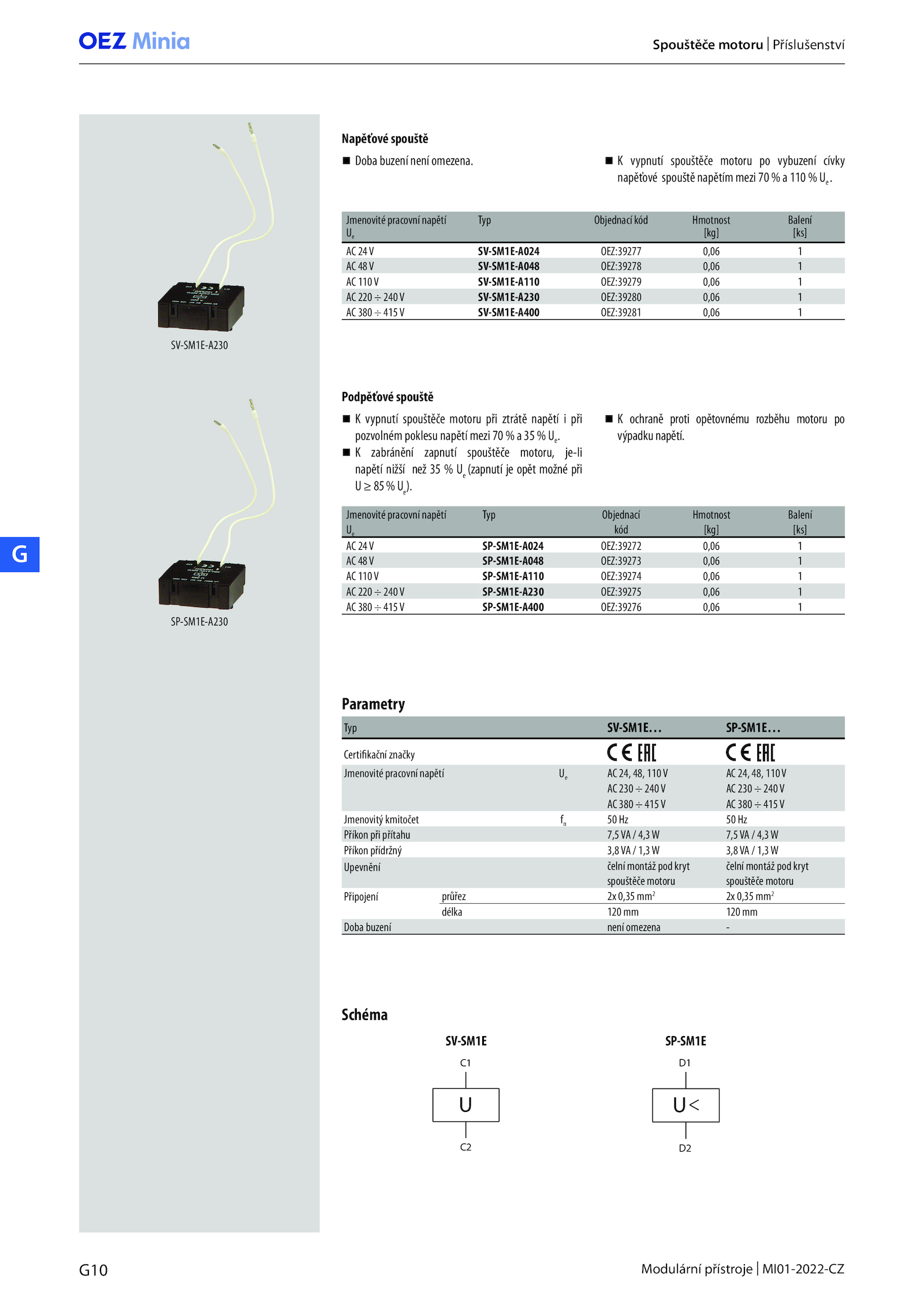

Modulární přístroje MI01-2022-CZ
Spouštěče motoru Příslušenství
Typ SV-SM1E… SP-SM1E…
Certifikační značky
Jmenovité pracovní napětí 24, 48, 110V 24, 48, 110V
AC 230 240V 230 240V
AC 380 415V 380 415V
Jmenovitý kmitočet Hz
Příkon při přítahu 7,5VA 4,3W 7,5VA 4,3W
Příkon přídržný 3,8VA 1,3W 3,8VA 1,3W
Upevnění čelní montáž pod kryt
spouštěče motoru
čelní montáž pod kryt
spouštěče motoru
Připojení průřez 0,35 mm2
2x 0,35 mm2
délka 120 120 mm
Doba buzení není omezena -
U
D1
D2
U
C1
C2
SV-SM1E SP-SM1E
Jmenovité pracovní napětí Typ Objednací kód Hmotnost Balení
Ue [kg] [ks]
AC 24V SV-SM1E-A024 OEZ:39277 0,06 1
AC 48V SV-SM1E-A048 OEZ:39278 0,06 1
AC 110V SV-SM1E-A110 OEZ:39279 0,06 1
AC 220 240V SV-SM1E-A230 OEZ:39280 0,06 1
AC 380 415V SV-SM1E-A400 OEZ:39281 0,06 1
Jmenovité pracovní napětí
Ue
Typ Objednací
kód
Hmotnost
[kg]
Balení
[ks]
AC 24V SP-SM1E-A024 OEZ:39272 0,06 1
AC 48V SP-SM1E-A048 OEZ:39273 0,06 1
AC 110V SP-SM1E-A110 OEZ:39274 0,06 1
AC 220 240V SP-SM1E-A230 OEZ:39275 0,06 1
AC 380 415V SP-SM1E-A400 OEZ:39276 0,06 1
Parametry
Schéma
Doba buzení není omezena.
K vypnutí spouštěče motoru vybuzení cívky
napěťové spouště napětím mezi 110 .
K vypnutí spouštěče motoru při ztrátě napětí při
pozvolném poklesu napětí mezi Ue.
Napěťové spouště
Podpěťové spouště
SP-SM1E-A230
SV-SM1E-A230
.
K ochraně proti opětovnému rozběhu motoru po
výpadkunapětí
