přivypnutípřetížením,zkratem,
napěťovou spouští, podpěťovou spouští ovládacími
tlačítky.
Max.

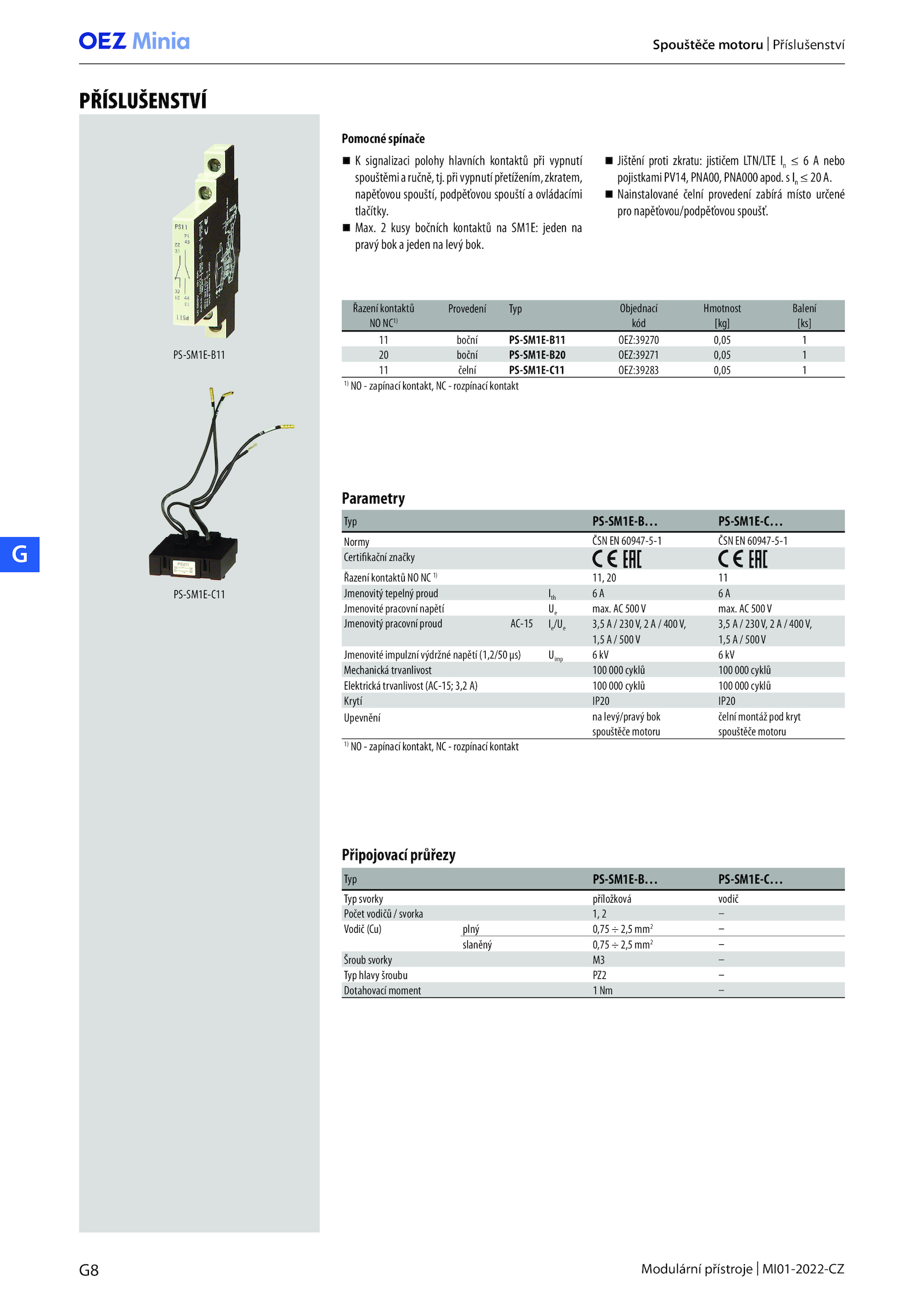

Pomocné spínače
PS-SM1E-B11
PS-SM1E-C11
. kusy bočních kontaktů SM1E: jeden na
pravý bok jeden levý bok.sIn ≤20A.
Nainstalované čelní provedení zabírá místo určené
pro napěťovou/podpěťovou spoušť. 500V max.G8
G
Modulární přístroje MI01-2022-CZ
Spouštěče motoru Příslušenství
PŘÍSLUŠENSTVÍ
Řazení kontaktů
NO NC1)
Provedení Typ Objednací
kód
Hmotnost
[kg]
Balení
[ks]
11 boční PS-SM1E-B11 OEZ:39270 0,05 1
20 boční PS-SM1E-B20 OEZ:39271 0,05 1
11 čelní PS-SM1E-C11 OEZ:39283 0,05 1
1)
NO zapínací kontakt, rozpínací kontakt
Typ PS-SM1E-B… PS-SM1E-C…
Normy ČSN 60947-5-1 ČSN 60947-5-1
Certifikační značky
Řazení kontaktů 1)
11, 11
Jmenovitý tepelný proud Ith A
Jmenovité pracovní napětí max.
Jištění proti zkratu: jističem LTN/LTE nebo
pojistkamiPV14,PNA00,PNA000apod. 500V
Jmenovitý pracovní proud AC-15 Ie/Ue 3,5 230V, 400V, 3,5 230V, 400V,
1,5 500V 1,5 500V
Jmenovité impulzní výdržné napětí (1,2/50 μs) Uimp kV
Mechanická trvanlivost 100 000 cyklů 100 000 cyklů
Elektrická trvanlivost (AC-15; 3,2 100 000 cyklů 100 000 cyklů
Krytí IP20 IP20
Upevnění levý/pravý bok
spouštěče motoru
čelní montáž pod kryt
spouštěče motoru
1)
NO zapínací kontakt, rozpínací kontakt
Parametry
Typ PS-SM1E-B… PS-SM1E-C…
Typ svorky příložková vodič
Počet vodičů svorka –
Vodič (Cu) plný 0,75 2,5 mm2 –
slaněný 0,75 2,5 mm2 –
Šroub svorky –
Typ hlavy šroubu PZ2 –
Dotahovací moment –
Připojovací průřezy
K signalizaci polohy hlavních kontaktů při vypnutí
spouštěmiaručně,tj
