F59
Modulární přístroje MI01-2022-CZ
F

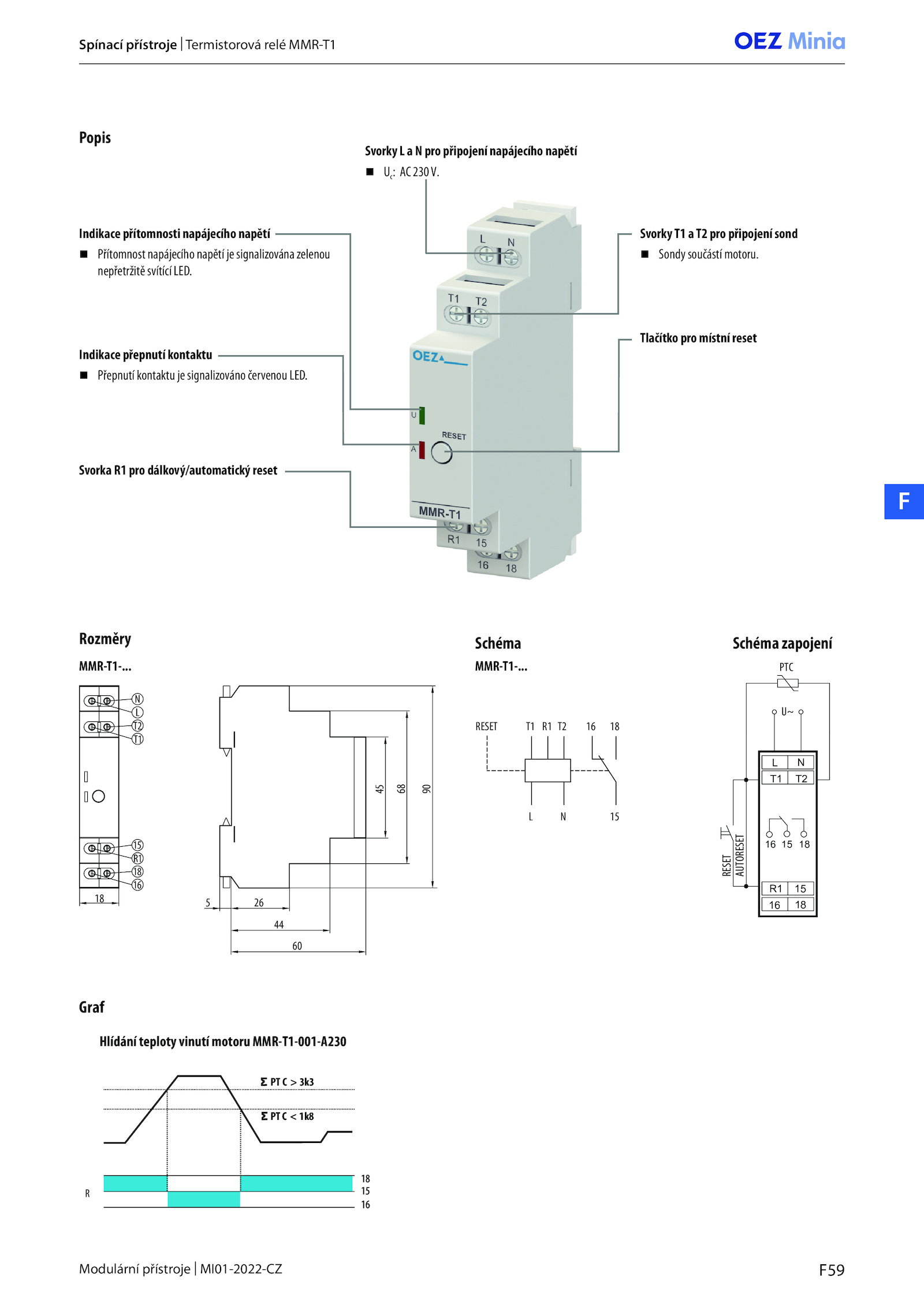

Spínací přístroje Termistorová relé MMR-T1
26
44
60
5
90
68
45
N
L
18
16
T2
T1
15
R1
18
15
18
16
Popis
Rozměry
Graf
Schéma Schéma zapojení
Svorky pro připojení napájecího napětí
Uc: 230V..
Hlídání teploty vinutí motoru MMR-T1-001-A230
PT 3k3
PT 1k8
R 15
15
18
18
16
16
MMR-T1-.
T2
15
18
T1 R1
RESET
L
16
N
L
T1 T2
R1
16 18
N
15
U~
16 18
RESET
AUTORESET
PTC
15
18
16
. MMR-T1-.
Indikace přepnutí kontaktu
Přepnutí kontaktu signalizováno červenou LED...
Svorka pro dálkový/automatický reset
Tlačítko pro místní reset
SvorkyT1 aT2 pro připojení sond
Sondy součástí motoru..
Indikace přítomnosti napájecího napětí
Přítomnost napájecího napětí signalizována zelenou
nepřetržitě svítící LED
