Schodišťový spínač ovládán spínáním N-vodiče.F42
F
Modulární přístroje MI01-2022-CZ

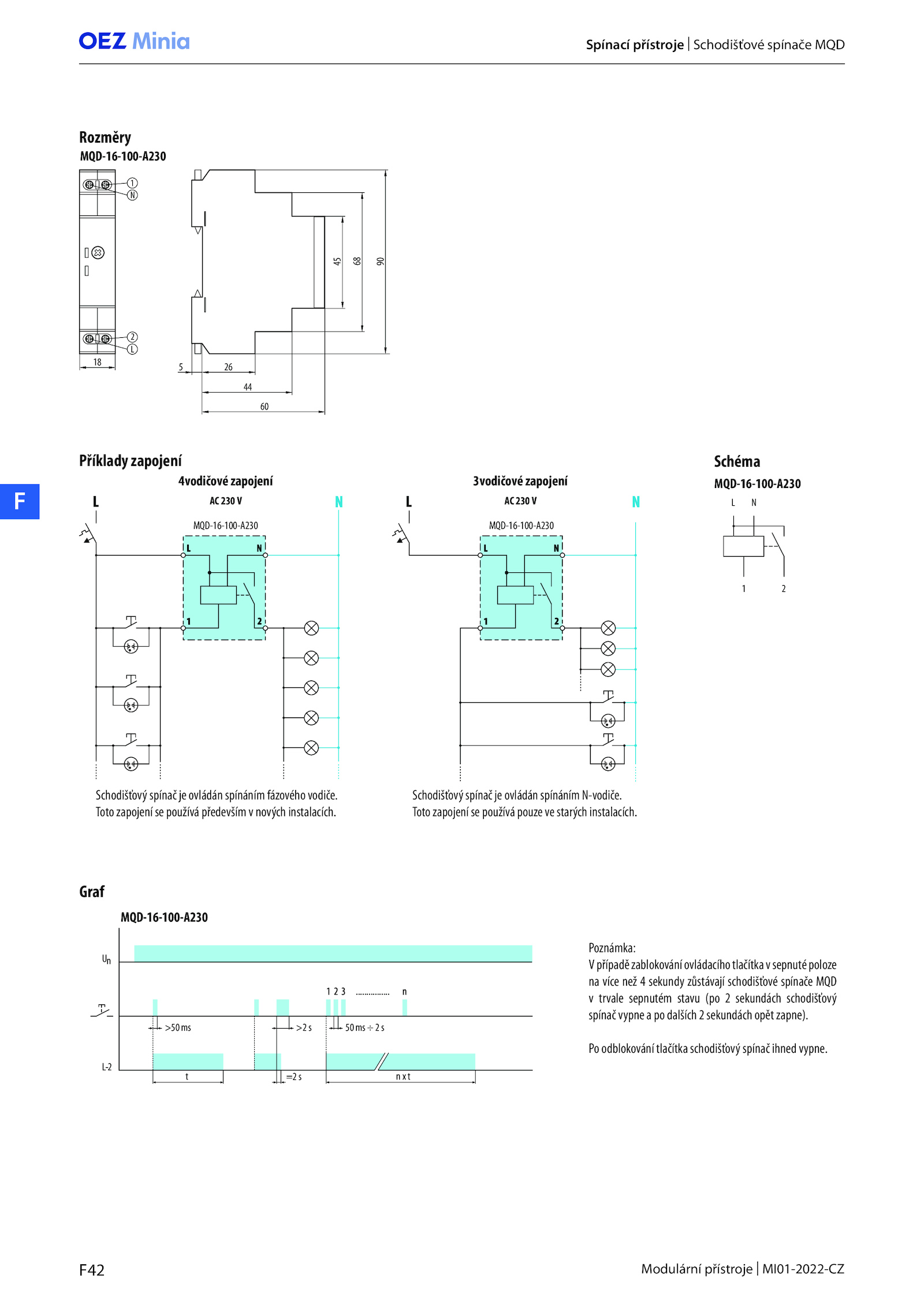

Spínací přístroje Schodišťové spínače MQD
Rozměry
MQD-16-100-A230
1
N
2
L
26
44
60
5
90
68
45
18
4vodičové zapojení
AC 230 V
3vodičové zapojení
AC 230 V
MQD-16-100-A230 MQD-16-100-A230
Příklady zapojení
Schodišťový spínač ovládán spínáním fázového vodiče.......
Toto zapojení používá pouze starých instalacích.
Toto zapojení používá především nových instalacích.
Graf
....
Po odblokování tlačítka schodišťový spínač ihned vypne...
50 s
Schéma
L N
1 2
MQD-16-100-A230
Poznámka:
Vpřípadězablokováníovládacíhotlačítkavsepnutépoloze
na více než sekundy zůstávají schodišťové spínače MQD
v trvale sepnutém stavu (po sekundách schodišťový
spínač vypne dalších sekundách opět zapne).
L-2
Un
MQD-16-100-A230
>50 ms
t
>2 s
n t
2
2
=2 s
1
1 3
3 n
n
..
