Modulární přístroje MI01-2022-CZ
F

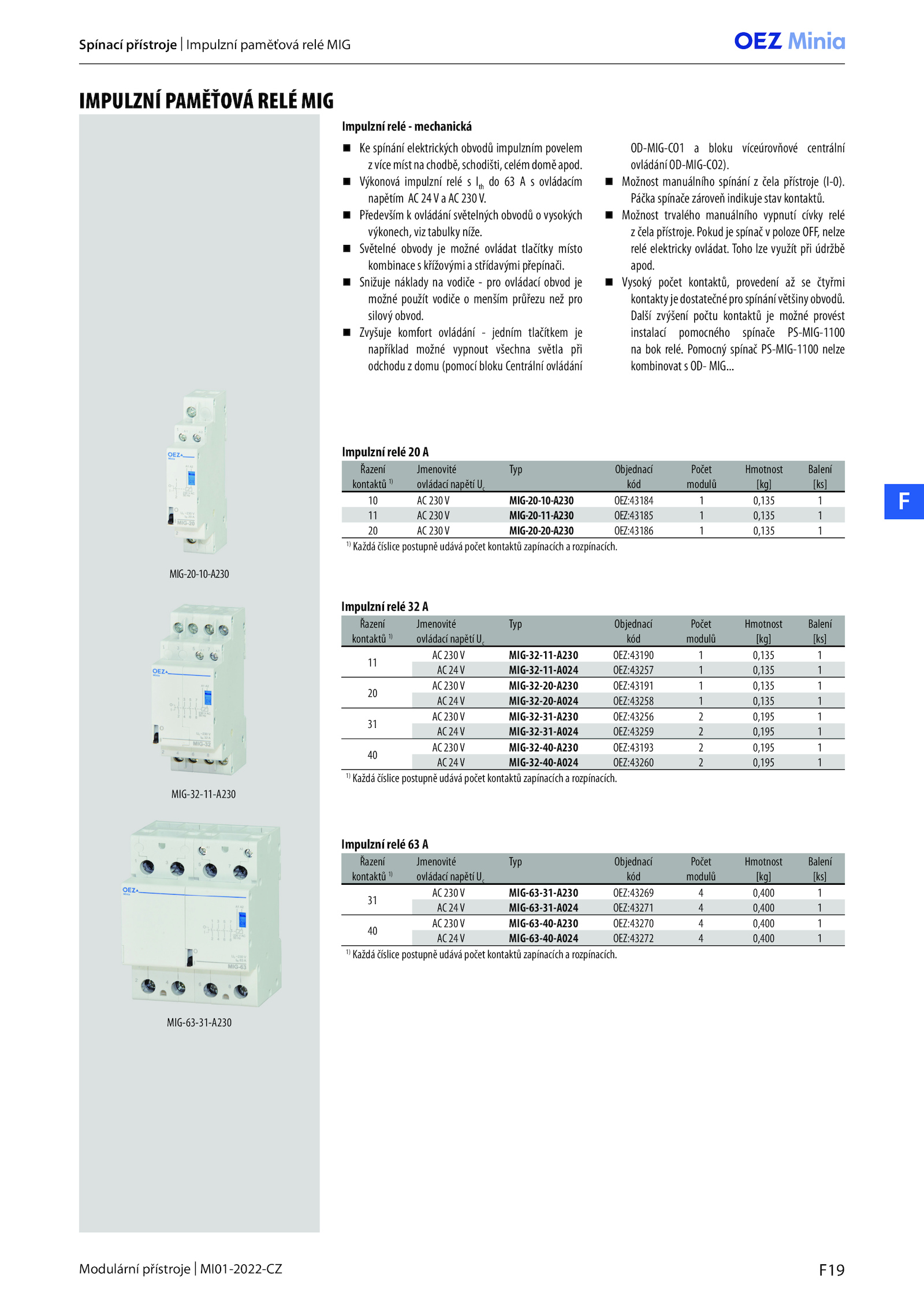

IMPULZNÍ PAMĚŤOVÁ RELÉ MIG
Spínací přístroje Impulzní paměťová relé MIG
MIG-20-10-A230
MIG-32-11-A230
MIG-63-31-A230
Impulzní relé A
Řazení
kontaktů 1)
Jmenovité
ovládací napětí Uc
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
10 230V MIG-20-10-A230 OEZ:43184 0,135 1
11 230V MIG-20-11-A230 OEZ:43185 0,135 1
20 230V MIG-20-20-A230 OEZ:43186 0,135 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
Impulzní relé A
Řazení
kontaktů 1)
Jmenovité
ovládací napětí Uc
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
31
AC 230V MIG-63-31-A230 OEZ:43269 0,400 1
AC 24V MIG-63-31-A024 OEZ:43271 0,400 1
40
AC 230V MIG-63-40-A230 OEZ:43270 0,400 1
AC 24V MIG-63-40-A024 OEZ:43272 0,400 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
Především ovládání světelných obvodů vysokých
výkonech, viz tabulky níže..
Výkonová impulzní relé Ith ovládacím
napětím 24V 230V.
Další zvýšení počtu kontaktů možné provést
instalací pomocného spínače PS-MIG-1100
na bok relé.
Impulzní relé mechanická
..
Ke spínání elektrických obvodů impulzním povelem
zvícemístnachodbě,schodišti,celémdoměapod. Pokud spínač poloze OFF, nelze
relé elektricky ovládat. Pomocný spínač PS-MIG-1100 nelze
kombinovat OD- MIG.
Možnost manuálního spínání čela přístroje (I-0).
Světelné obvody možné ovládat tlačítky místo
kombinace křížovými střídavými přepínači.
Snižuje náklady vodiče pro ovládací obvod je
možné použít vodiče menším průřezu než pro
silový obvod.
Možnost trvalého manuálního vypnutí cívky relé
z čela přístroje.
Páčka spínače zároveň indikuje stav kontaktů.
Zvyšuje komfort ovládání jedním tlačítkem je
například možné vypnout všechna světla při
odchodu domu (pomocí bloku Centrální ovládání
OD-MIG-CO1 bloku víceúrovňové centrální
ovládání OD-MIG-CO2).
Vysoký počet kontaktů, provedení čtyřmi
kontaktyjedostatečnéprospínánívětšinyobvodů. Toho lze využít při údržbě
apod.
Impulzní relé A
Řazení
kontaktů 1)
Jmenovité
ovládací napětí Uc
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
11
AC 230V MIG-32-11-A230 OEZ:43190 0,135 1
AC 24V MIG-32-11-A024 OEZ:43257 0,135 1
20
AC 230V MIG-32-20-A230 OEZ:43191 0,135 1
AC 24V MIG-32-20-A024 OEZ:43258 0,135 1
31
AC 230V MIG-32-31-A230 OEZ:43256 0,195 1
AC 24V MIG-32-31-A024 OEZ:43259 0,195 1
40
AC 230V MIG-32-40-A230 OEZ:43193 0,195 1
AC 24V MIG-32-40-A024 OEZ:43260 0,195 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích
