Poznámky redaktora
V sepnutém stavu nevydávají„brum”.
K signalizaci polohy hlavních kontaktů instalačních
stykačů.
Na jeden instalační stykač možnost připevnit
jeden pomocný spínač.
Kontakty: zapínací rozpínací.F7

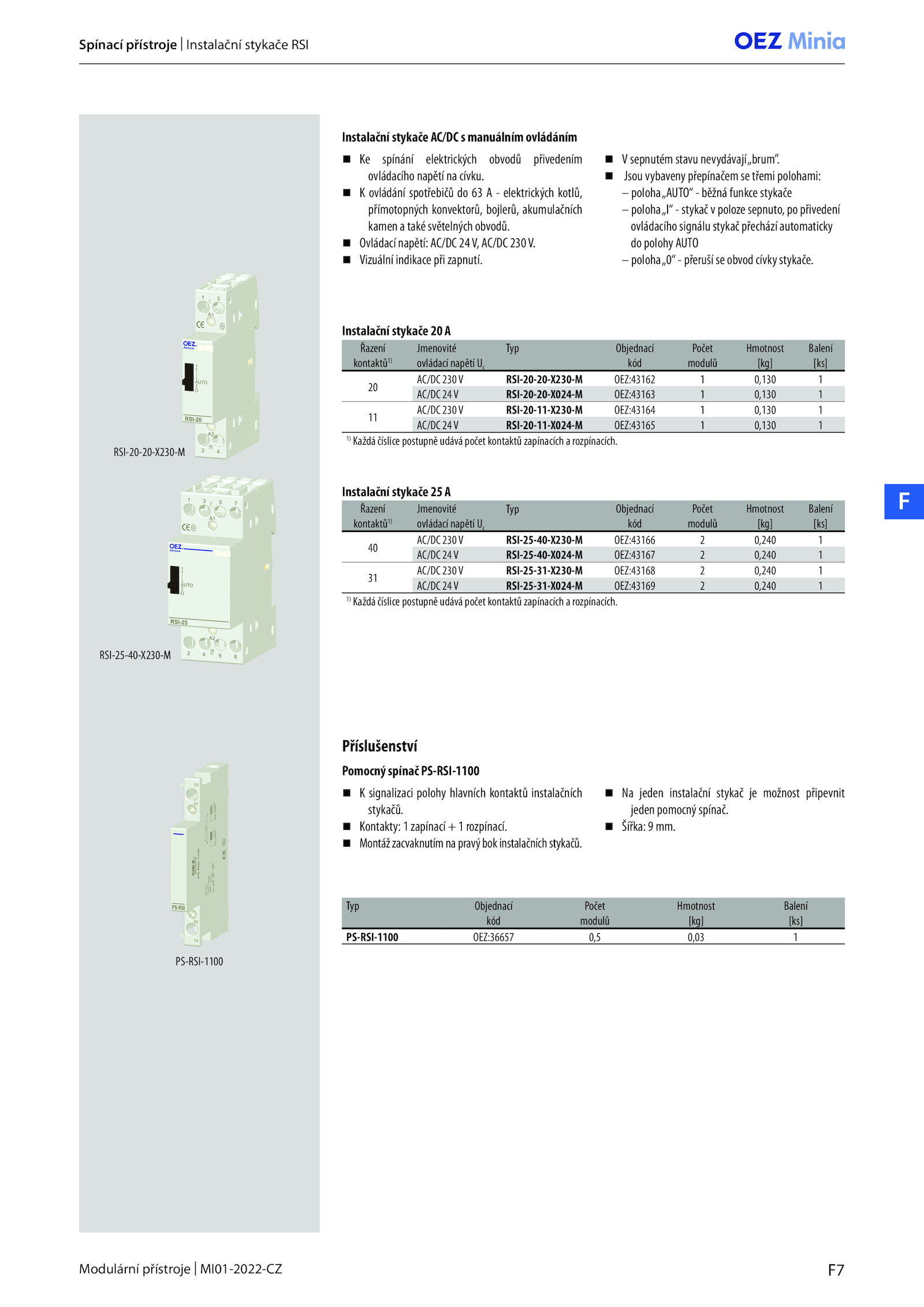

Modulární přístroje MI01-2022-CZ
F
Spínací přístroje Instalační stykače RSI
RSI-20-20-X230-M
RSI-25-40-X230-M
PS-RSI-1100
Ke spínání elektrických obvodů přivedením
ovládacího napětí cívku.
Vizuální indikace při zapnutí.
Instalační stykače AC/DC manuálním ovládáním
Pomocný spínač PS-RSI-1100
Příslušenství
M
M
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
PS-RSI-1100 OEZ:36657 0,5 0,03.
Ovládací napětí: AC/DC 24V, AC/DC 230V.
Instalační stykače A
Řazení
kontaktů1)
Jmenovité
ovládací napětí Uc
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
40
AC/DC 230V RSI-25-40-X230-M OEZ:43166 0,240 1
AC/DC 24V RSI-25-40-X024-M OEZ:43167 0,240 1
31
AC/DC 230V RSI-25-31-X230-M OEZ:43168 0,240 1
AC/DC 24V RSI-25-31-X024-M OEZ:43169 0,240 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
Instalační stykače A
Řazení
kontaktů1)
Jmenovité
ovládací napětí Uc
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
20
AC/DC 230V RSI-20-20-X230-M OEZ:43162 0,130 1
AC/DC 24V RSI-20-20-X024-M OEZ:43163 0,130 1
11
AC/DC 230V RSI-20-11-X230-M OEZ:43164 0,130 1
AC/DC 24V RSI-20-11-X024-M OEZ:43165 0,130 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
Montážzacvaknutímnapravýbokinstalačníchstykačů.
Šířka: mm.
Jsou vybaveny přepínačem třemi polohami:
– poloha„AUTO“ běžná funkce stykače
– poloha„I“ stykač poloze sepnuto, přivedení
ovládacího signálu stykač přechází automaticky
do polohy AUTO
– poloha„0“ přeruší obvod cívky stykače.
K ovládání spotřebičů elektrických kotlů,
přímotopných konvektorů, bojlerů, akumulačních
kamen také světelných obvodů
