předřazený jistič (C) nebo pojistka gG/gL průběžné zapojení -
příčné zapojení A
Krytí IP20 IP20 (po instalaci)
Montáž DIN lišty podle ČSN 60715 typTH instalačních krabic
Připojení
Vodič tuhý (plný, slaněný) 0,2 mm2
-
Vodič ohebný 0,2 2,5 mm2 -
Dotahovací moment 0,5 -
Přívod seshora nebo zespodu zespodu/seshora -
Optická/zvuková signalizace
Funkční stav barva zelená -
Nefunkční stav barva červená akusticky
Dálková signalizace
Řazení kontaktů 1)
001 -
Max.
.E16
E

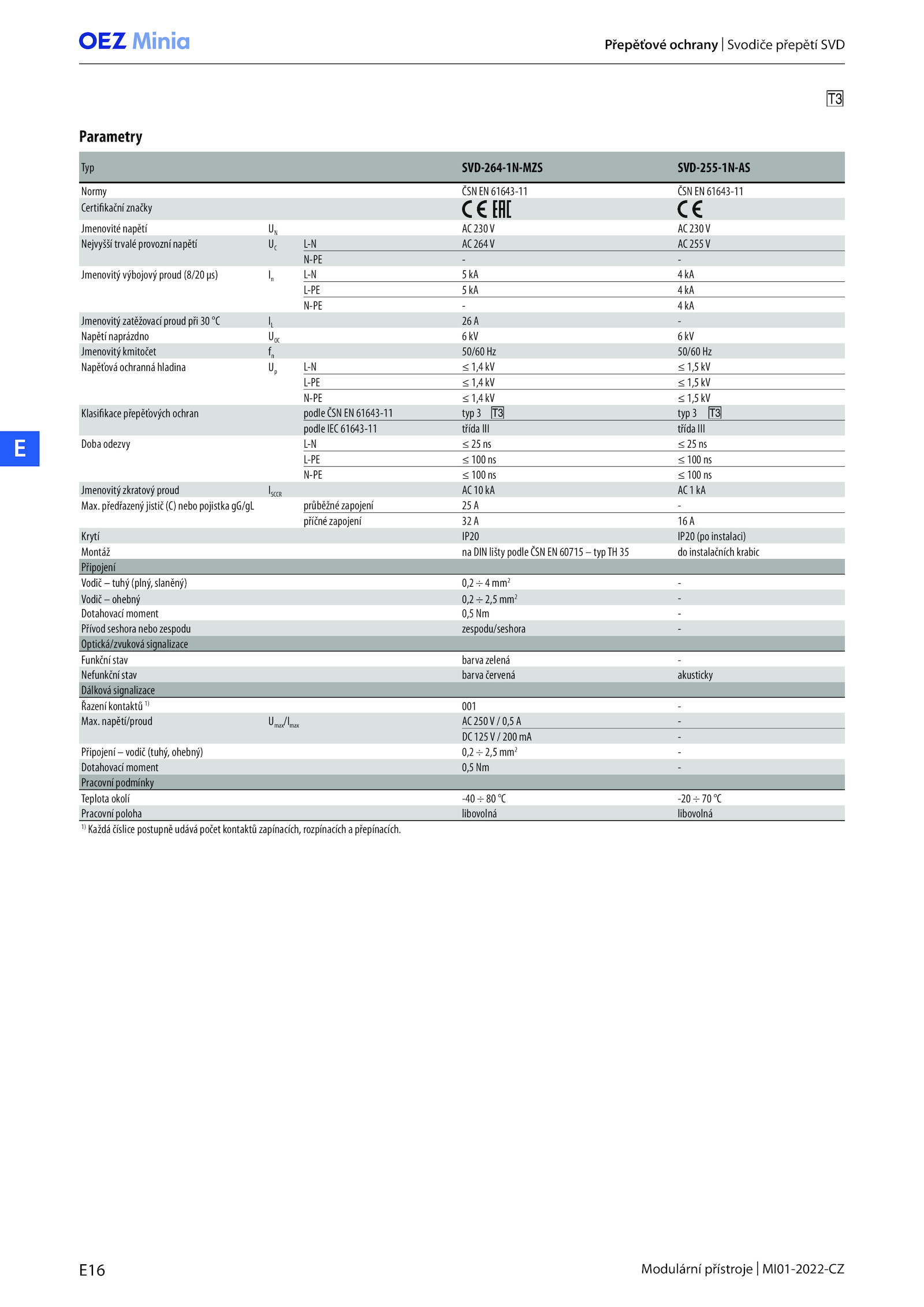

Modulární přístroje MI01-2022-CZ
Přepěťové ochrany Svodiče přepětí SVD
Parametry
Typ SVD-264-1N-MZS SVD-255-1N-AS
Normy ČSN 61643-11 ČSN 61643-11
Certifikační značky
Jmenovité napětí 230V 230V
Nejvyšší trvalé provozní napětí L-N 264V 255V
N-PE -
Jmenovitý výbojový proud (8/20 μs) L-N kA
L-PE kA
N-PE kA
Jmenovitý zatěžovací proud při -
Napětí naprázdno UOC kV
Jmenovitý kmitočet 50/60 50/60 Hz
Napěťová ochranná hladina L-N 1,4 1,5 kV
L-PE 1,4 1,5 kV
N-PE 1,4 1,5 kV
Klasifikace přepěťových ochran podle ČSN 61643-11 typ typ 3
podle IEC 61643-11 třída III třída III
Doba odezvy L-N ns
L-PE 100 100 ns
N-PE 100 100 ns
Jmenovitý zkratový proud ISCCR kA
Max. napětí/proud Umax/Imax 250V 0,5 -
DC 125V 200 -
Připojení vodič (tuhý, ohebný) 0,2 2,5 mm2
-
Dotahovací moment 0,5 -
Pracovní podmínky
Teplota okolí -40 -20 °C
Pracovní poloha libovolná libovolná
1)
Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích přepínacích
