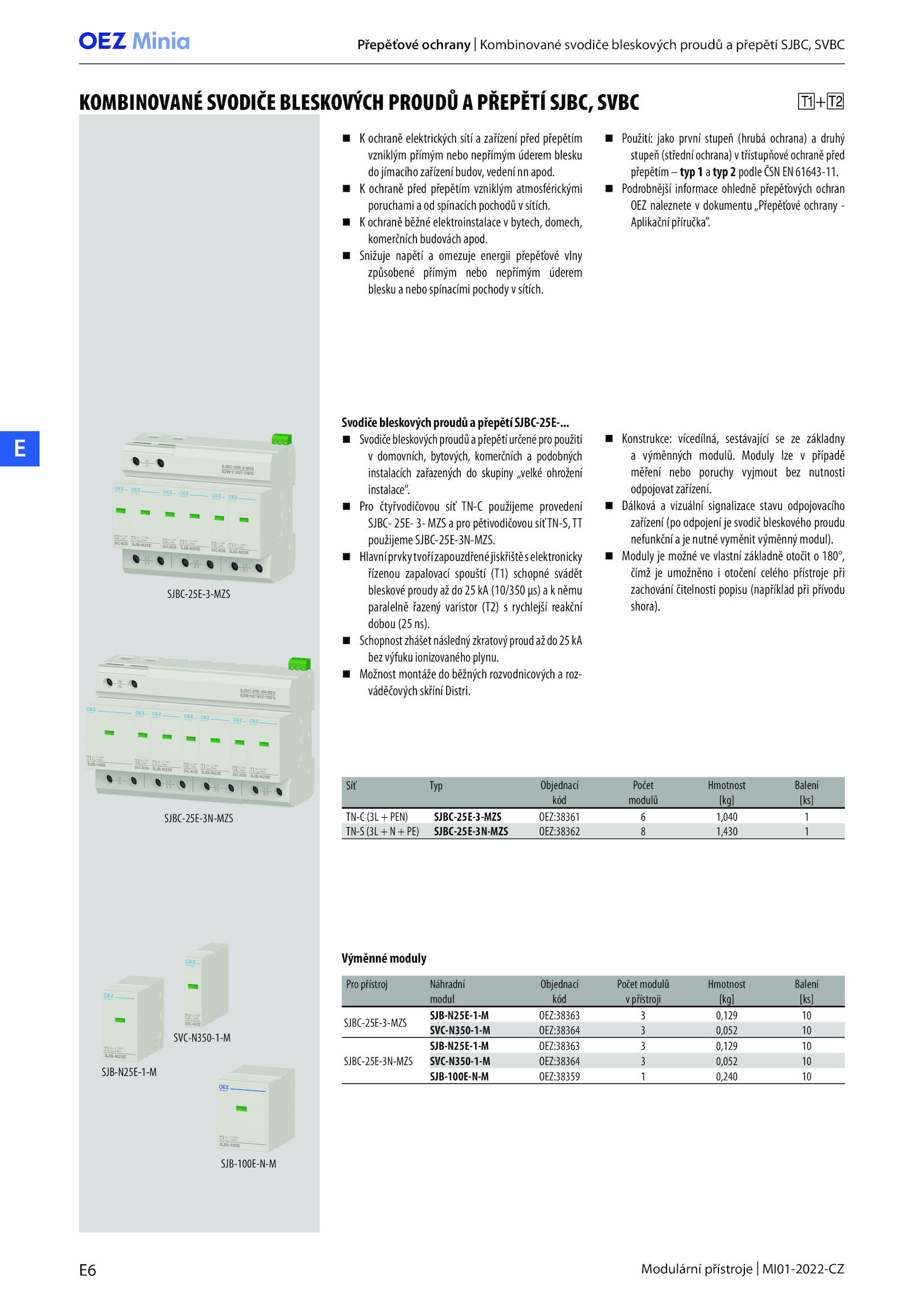

Modulární přístroje MI01-2022-CZ
Přepěťové ochrany Kombinované svodiče bleskových proudů přepětí SJBC, SVBC
K ochraně elektrických sítí zařízení před přepětím
vzniklým přímým nebo nepřímým úderem blesku
do jímacího zařízení budov, vedení apod.
K ochraně běžné elektroinstalace bytech, domech,
komerčních budovách apod.
K ochraně před přepětím vzniklým atmosférickými
poruchami spínacích pochodů sítích.
Moduly možné vlastní základně otočit 180°,
čímž umožněno otočení celého přístroje při
zachování čitelnosti popisu (například při přívodu
shora).
Snižuje napětí omezuje energii přepěťové vlny
způsobené přímým nebo nepřímým úderem
blesku nebo spínacími pochody sítích.
Možnost montáže běžných rozvodnicových roz-
váděčových skříní Distri.
Hlavníprvkytvořízapouzdřenéjiskřištěselektronicky
řízenou zapalovací spouští (T1) schopné svádět
bleskové proudy (10/350 μs) němu
paralelně řazený varistor (T2) rychlejší reakční
dobou (25 ns). Moduly lze případě
měření nebo poruchy vyjmout bez nutnosti
odpojovat zařízení...
Dálková vizuální signalizace stavu odpojovacího
zařízení (po odpojení svodič bleskového proudu
nefunkční nutné vyměnit výměnný modul).
Pro čtyřvodičovou síť TN-C použijeme provedení
SJBC- 25E- MZS pro pětivodičovou síťTN-S,TT
použijeme SJBC-25E-3N-MZS.
Konstrukce: vícedílná, sestávající základny
a výměnných modulů.
Síť Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
TN-C (3L PEN) SJBC-25E-3-MZS OEZ:38361 1,040 1
TN-S (3L PE) SJBC-25E-3N-MZS OEZ:38362 1,430 1
Pro přístroj Náhradní
modul
Objednací
kód
Počet modulů
v přístroji
Hmotnost
[kg]
Balení
[ks]
SJBC-25E-3-MZS
SJB-N25E-1-M OEZ:38363 0,129 10
SVC-N350-1-M OEZ:38364 0,052 10
SJBC-25E-3N-MZS
SJB-N25E-1-M OEZ:38363 0,129 10
SVC-N350-1-M OEZ:38364 0,052 10
SJB-100E-N-M OEZ:38359 0,240 10
Výměnné moduly
+
SJBC-25E-3-MZS
SJBC-25E-3N-MZS
SJB-N25E-1-M
SVC-N350-1-M
SJB-100E-N-M
KOMBINOVANÉ SVODIČE BLESKOVÝCH PROUDŮ PŘEPĚTÍ SJBC, SVBC
.
Svodičebleskovýchproudůapřepětíurčenépropoužití
v domovních, bytových, komerčních podobných
instalacích zařazených skupiny „velké ohrožení
instalace“.
Podrobnější informace ohledně přepěťových ochran
OEZ naleznete dokumentu „Přepěťové ochrany -
Aplikační příručka”.
Použití: jako první stupeň (hrubá ochrana) druhý
stupeň(středníochrana)vtřístupňovéochraněpřed
přepětím typ typ podle ČSN 61643-11.
Schopnostzhášetnáslednýzkratovýproudaždo25kA
bez výfuku ionizovaného plynu.
SvodičebleskovýchproudůapřepětíSJBC-25E-
