Přepěťové ochrany Svodiče bleskových proudů SJB

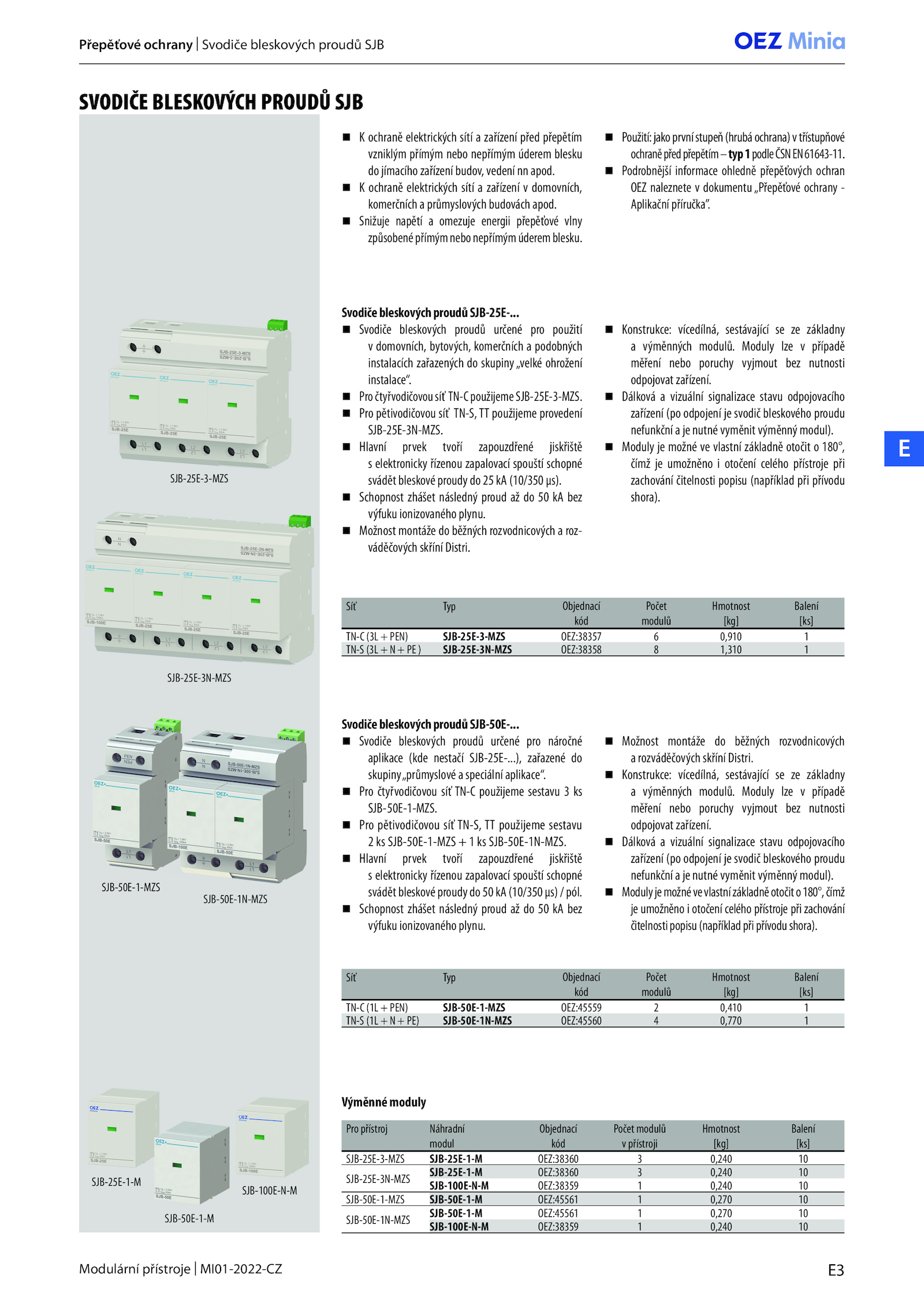

SVODIČE BLESKOVÝCH PROUDŮ SJB
K ochraně elektrických sítí zařízení před přepětím
vzniklým přímým nebo nepřímým úderem blesku
do jímacího zařízení budov, vedení apod.
SvodičebleskovýchproudůSJB-50E-.. Moduly lze případě
měření nebo poruchy vyjmout bez nutnosti
odpojovat zařízení.
Pro pětivodičovou síť TN-S, použijeme provedení
SJB-25E-3N-MZS.
Schopnost zhášet následný proud bez
výfuku ionizovaného plynu.
K ochraně elektrických sítí zařízení domovních,
komerčních průmyslových budovách apod.
Moduly možné vlastní základně otočit 180°,
čímž umožněno otočení celého přístroje při
zachování čitelnosti popisu (například při přívodu
shora).
Svodiče bleskových proudů určené pro náročné
aplikace (kde nestačí SJB-25E-.), zařazené do
skupiny„průmyslové speciální aplikace“.
Pro pětivodičovou síť TN-S, použijeme sestavu
2 SJB-50E-1-MZS SJB-50E-1N-MZS.
Pro čtyřvodičovou síť TN-C použijeme sestavu ks
SJB-50E-1-MZS.
Podrobnější informace ohledně přepěťových ochran
OEZ naleznete dokumentu „Přepěťové ochrany -
Aplikační příručka”.
Snižuje napětí omezuje energii přepěťové vlny
způsobenépřímýmnebonepřímýmúderemblesku..
Modulyjemožnévevlastnízákladněotočito180°,čímž
je umožněno otočení celého přístroje při zachování
čitelnostipopisu(napříkladpřipřívodushora).
Schopnost zhášet následný proud bez
výfuku ionizovaného plynu.
Možnost montáže běžných rozvodnicových
a rozváděčových skříní Distri.
Síť Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
TN-C (3L PEN) SJB-25E-3-MZS OEZ:38357 0,910 1
TN-S (3L SJB-25E-3N-MZS OEZ:38358 1,310 1
Síť Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
TN-C (1L PEN) SJB-50E-1-MZS OEZ:45559 0,410 1
TN-S (1L PE) SJB-50E-1N-MZS OEZ:45560 0,770 1
Výměnné moduly
Pro přístroj Náhradní
modul
Objednací
kód
Počet modulů
v přístroji
Hmotnost
[kg]
Balení
[ks]
SJB-25E-3-MZS SJB-25E-1-M OEZ:38360 0,240 10
SJB-25E-3N-MZS
SJB-25E-1-M OEZ:38360 0,240 10
SJB-100E-N-M OEZ:38359 0,240 10
SJB-50E-1-MZS SJB-50E-1-M OEZ:45561 0,270 10
SJB-50E-1N-MZS
SJB-50E-1-M OEZ:45561 0,270 10
SJB-100E-N-M OEZ:38359 0,240 10
SJB-25E-3-MZS
SJB-25E-3N-MZS
SJB-50E-1-MZS
SJB-50E-1N-MZS
SJB-25E-1-M
SJB-50E-1-M
SJB-100E-N-M
..
Svodiče bleskových proudů určené pro použití
v domovních, bytových, komerčních podobných
instalacích zařazených skupiny„velké ohrožení
instalace“.
Možnost montáže běžných rozvodnicových roz-
váděčových skříní Distri.
Konstrukce: vícedílná, sestávající základny
a výměnných modulů..
Hlavní prvek tvoří zapouzdřené jiskřiště
s elektronicky řízenou zapalovací spouští schopné
svádět bleskové proudy (10/350 μs).
SvodičebleskovýchproudůSJB-25E-..
Konstrukce: vícedílná, sestávající základny
a výměnných modulů.
Dálková vizuální signalizace stavu odpojovacího
zařízení (po odpojení svodič bleskového proudu
nefunkční nutné vyměnit výměnný modul).
Dálková vizuální signalizace stavu odpojovacího
zařízení (po odpojení svodič bleskového proudu
nefunkční nutné vyměnit výměnný modul). Moduly lze případě
měření nebo poruchy vyjmout bez nutnosti
odpojovat zařízení.
Pročtyřvodičovousíť TN-CpoužijemeSJB-25E-3-MZS.
Použití:jakoprvnístupeň(hrubáochrana)vtřístupňové
ochraněpředpřepětím–typ1podleČSNEN61643-11..
Hlavní prvek tvoří zapouzdřené jiskřiště
s elektronicky řízenou zapalovací spouští schopné
svádětbleskovéproudydo50kA(10/350μs)/pól
