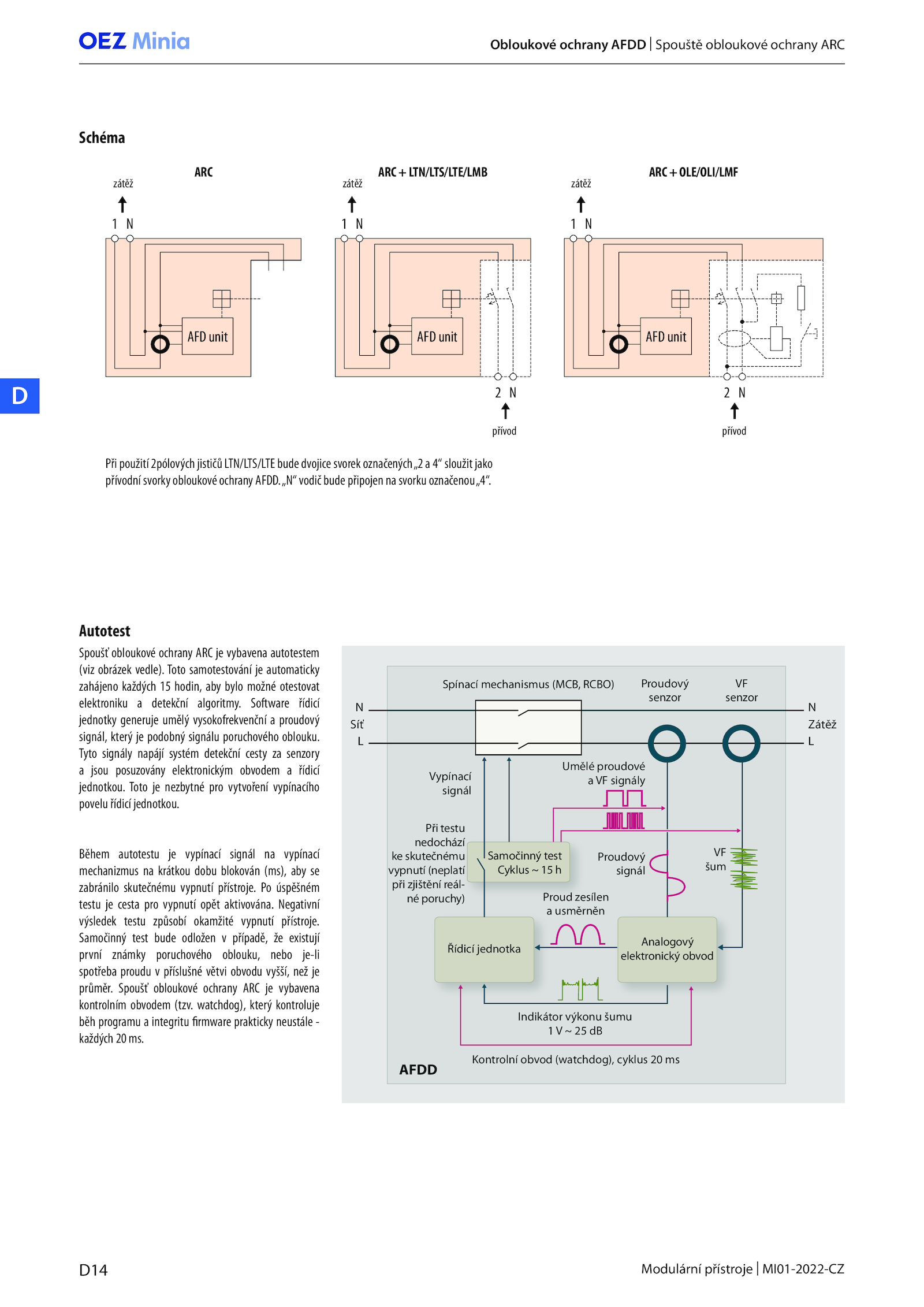

Spoušť obloukové ochrany ARC vybavena autotestem
(viz obrázek vedle). Toto nezbytné pro vytvoření vypínacího
povelu řídicí jednotkou.
Tyto signály napájí systém detekční cesty senzory
a jsou posuzovány elektronickým obvodem řídicí
jednotkou. úspěšném
testu cesta pro vypnutí opět aktivována. Toto samotestování automaticky
zahájeno každých hodin, aby bylo možné otestovat
elektroniku detekční algoritmy.
Samočinný test bude odložen případě, existují
první známky poruchového oblouku, nebo je-li
spotřeba proudu příslušné větvi obvodu vyšší, než je
průměr.„N“ vodič bude připojen svorku označenou„4“. Negativní
výsledek testu způsobí okamžité vypnutí přístroje. Software řídicí
jednotky generuje umělý vysokofrekvenční proudový
signál, který podobný signálu poruchového oblouku.
