Poznámky redaktora
Je nezbytné dodržet směr připojení zátěži, jelikož
spoušť obloukové ochrany směrově citlivá (viz
schéma).
Obloukové ochrany AFDD doporučujeme instalovat
zejména pro odbočky světelných zásuvkových
obvodů 230V A.
LED ukazatel stavu.
Jmenovitý proud Typ
Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
1 ARC-16-1N-3M OEZ:45532 0,105 1
1 ARC-40-1N-3M OEZ:45534 0,105 1
Jmenovitý proud Typ
Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
1 ARC-16-1N-2M OEZ:45533 0,101 1
1 ARC-40-1N-2M OEZ:45535 0,101 1
ARC-16-1N-3M
ARC-16-1N-2M
-25
A
F
D
-25
A
F
D
Obloukové ochrany pro přístroje 1+N 1-modulu
ARC pro 1modulové přístroje 1+N
ARC pro 2modulové přístroje 1+N nebo 2P
K propojení s:
– jističi: LMB
– proudovými chrániči nadproudovovu ochranou: LMF
K propojení s:
– jističi: LTE, LTN, LTS
– proudovými chrániči nadproudovovu ochranou: OLE, OLI
. Aby
uživatel mohl využít výhod, které toho plynou:
– počet nechtěně odpojených zátěží vodičů mini-
malizován
– snadnější najít místo poruchy
–jsouredukovánanechtěnávypnutízdůvodumenšího
překrývánírušení.
Úspora skladových zásob variabilita provedení -
díky stavebnicové konstrukci spoušť obloukové
ochrany ARC kompletuje přímo zákazníka.
Příslušenství
– pomocné signalizační spínače PS-LT/SS-LT
– uzamykací vložky OD-LT.
Příslušenství montuje jističe proudové
chrániče nadproudovou ochranou.
Test pro spolehlivý provoz spoušť vybavena
testovacím tlačítkem samočinným testem.
Obloukové ochrany AFDD musí být instalovány
na začátku obvodu, který být chráněn. oblouk na
kontaktech spínače apod.
Vysoká odolnost proti nechtěným vypnutím
z oblouků, které nejsou nebezpečné běžně se
nacházejí síti při provozu např.
Rozpojení obvodu zajišťuje jistič nebo proudový
chránič nadproudovou ochranou, který je
mechanicky elektricky spojen vlastní spouští
obloukové ochrany. Spojením spouště obloukové
ochrany jističem nebo proudovým chráničem
snadproudovouochranouvznikáfunkčníjednotka
– oblouková ochrana AFDD.
Ochrana zátěží před nadpětím spoušť vybavena
nadpěťovou spouští.D10
D
Modulární přístroje MI01-2022-CZ

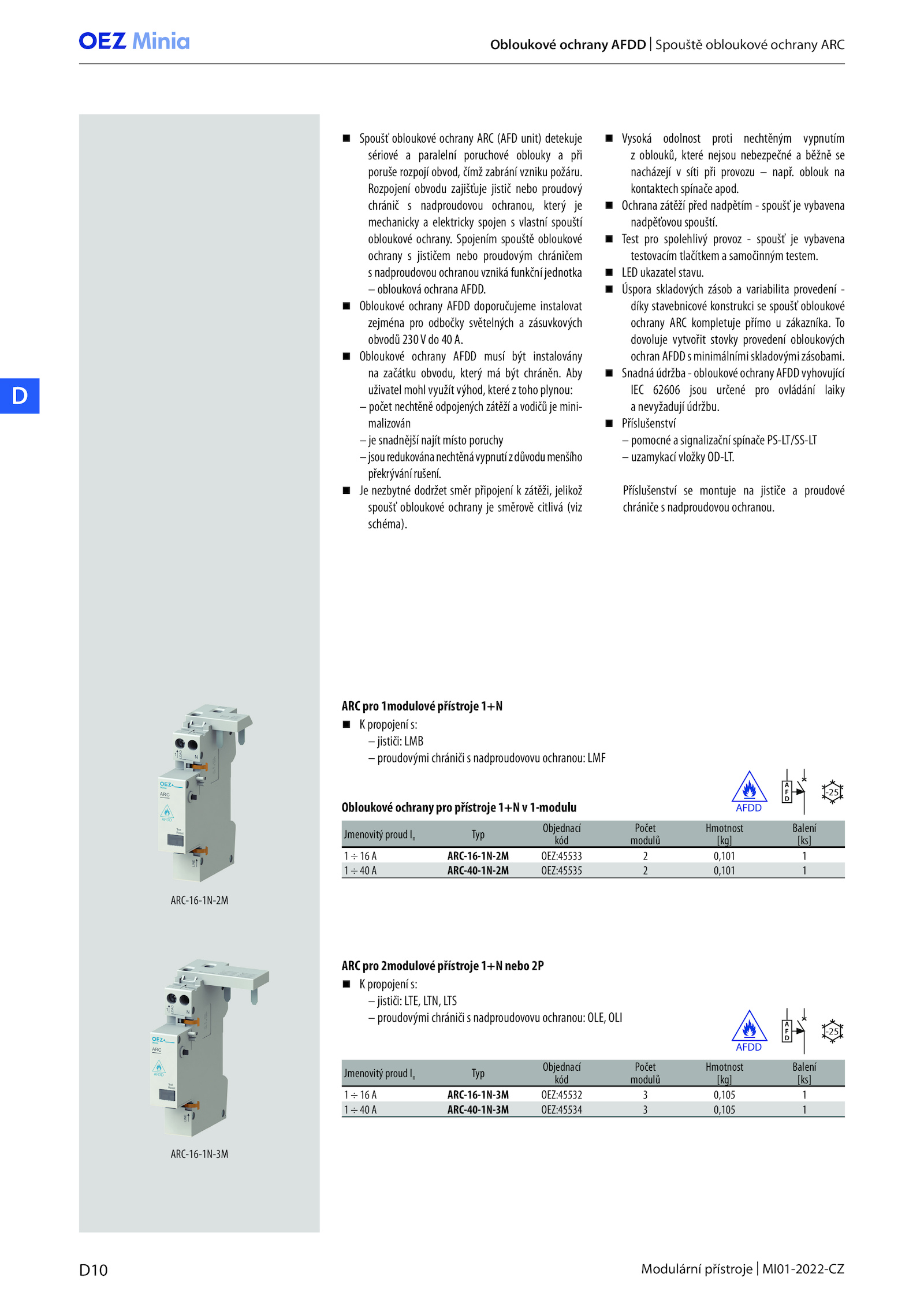

Obloukové ochrany AFDD Spouště obloukové ochrany ARC
Spoušť obloukové ochrany ARC (AFD unit) detekuje
sériové paralelní poruchové oblouky při
poruše rozpojí obvod, čímž zabrání vzniku požáru. To
dovoluje vytvořit stovky provedení obloukových
ochranAFDDsminimálnímiskladovýmizásobami.
Snadnáúdržba-obloukovéochranyAFDDvyhovující
IEC 62606 jsou určené pro ovládání laiky
a nevyžadují údržbu
