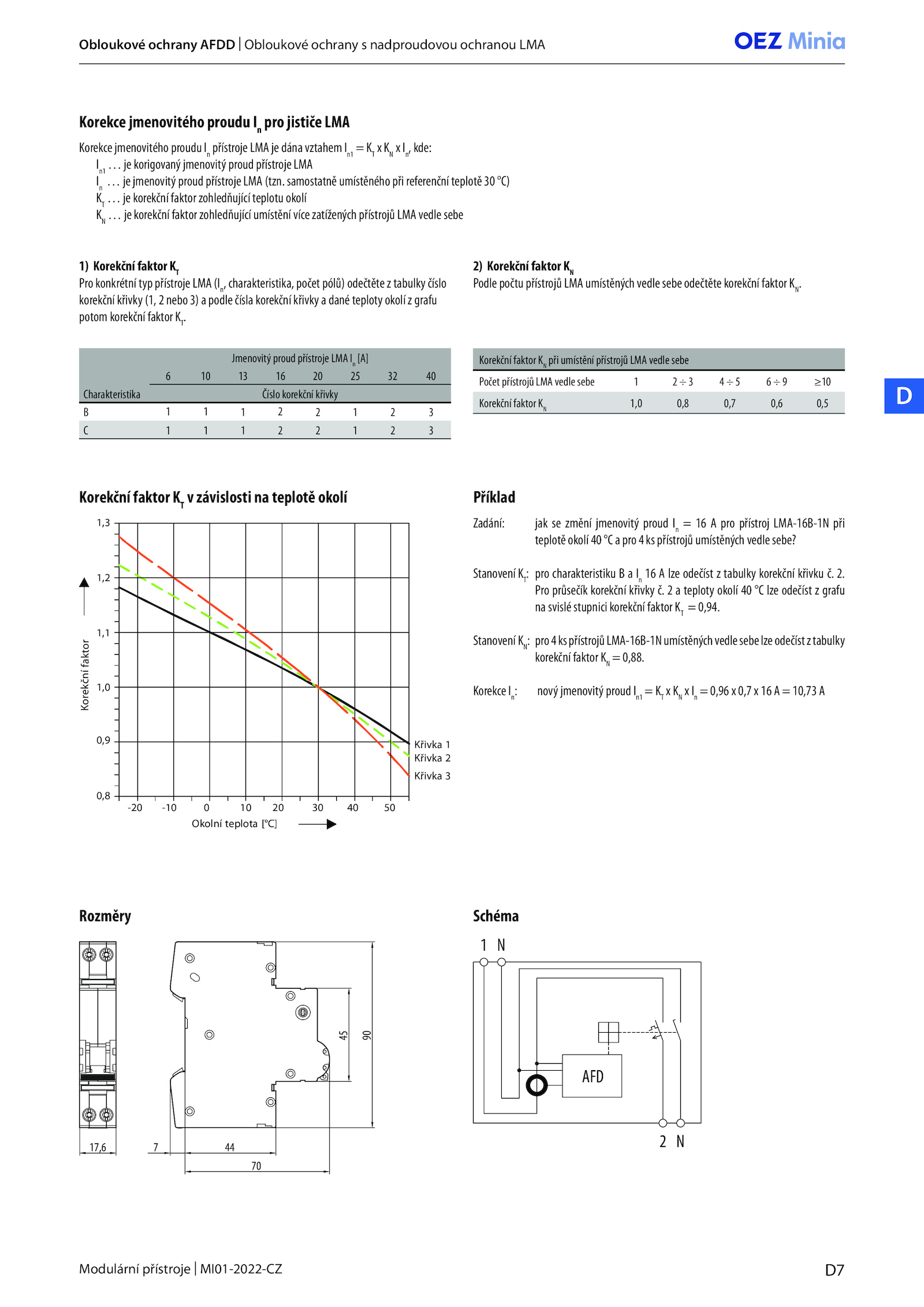

Korekce jmenovitého proudu In
pro jističe LMA
Příklad
Schéma
Korekční faktor KT
v závislosti teplotě okolí
Rozměry
1) Korekční faktor KT
2) Korekční faktor KN
Korekce jmenovitého proudu In
přístroje LMA dána vztahem In1
= KT
x KN
x In
, kde:
In1
… korigovaný jmenovitý proud přístroje LMA
In
… jmenovitý proud přístroje LMA (tzn. samostatně umístěného při referenční teplotě °C)
KT
… korekční faktor zohledňující teplotu okolí
KN
… korekční faktor zohledňující umístění více zatížených přístrojů LMA vedle sebe
Zadání: jak změní jmenovitý proud In
= pro přístroj LMA-16B-1N při
teplotě okolí pro 4ks přístrojů umístěných vedle sebe?
Stanovení KT
: pro charakteristiku In
16 lze odečíst tabulky korekční křivku 2
