Vypínací charakteristiky dle ČSN 60898-1.D5
Modulární přístroje MI01-2022-CZ
D

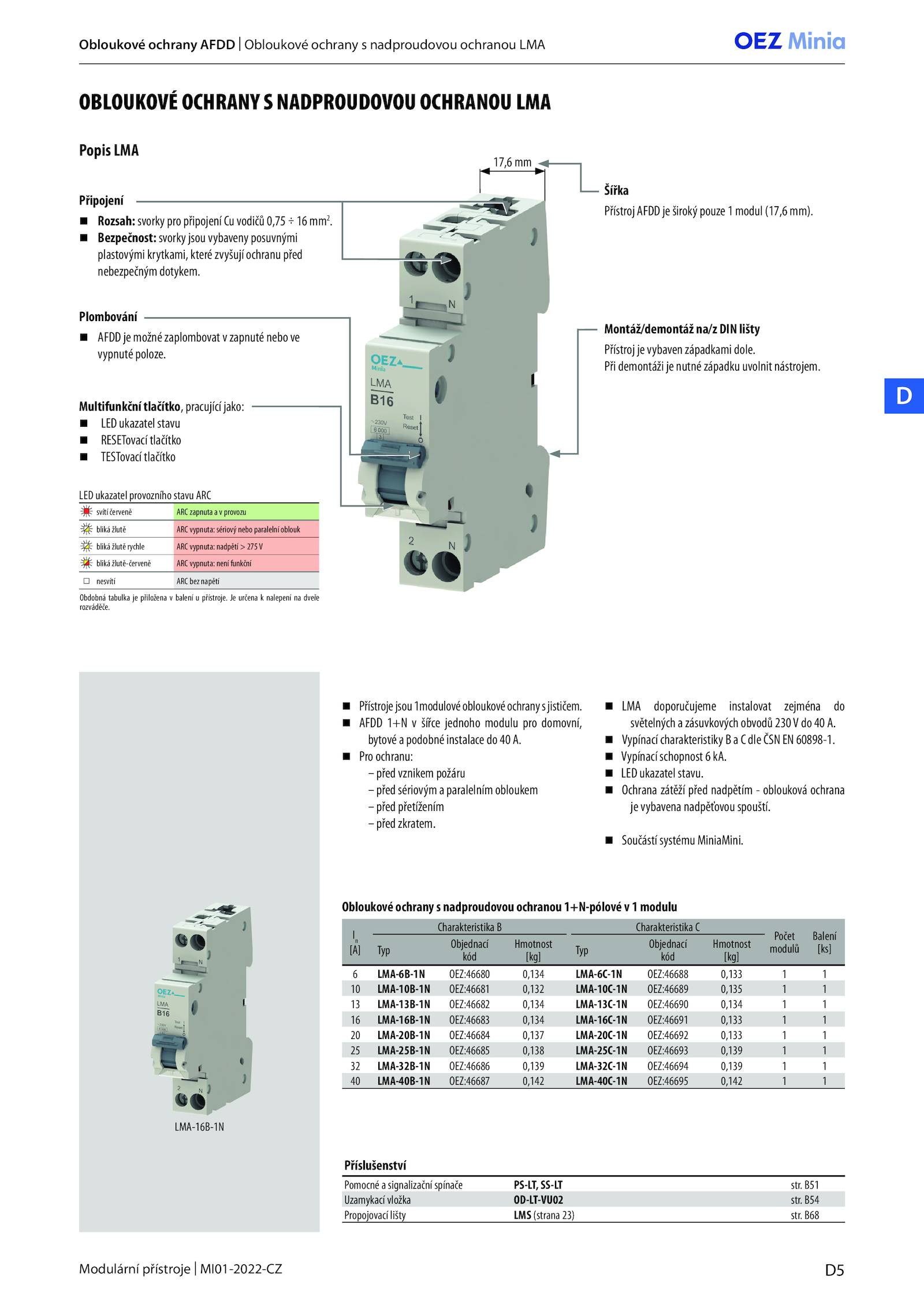

OBLOUKOVÉ OCHRANY NADPROUDOVOU OCHRANOU LMA
Obloukové ochrany AFDD Obloukové ochrany nadproudovou ochranou LMA
Popis LMA
Připojení
Rozsah: svorky pro připojení vodičů 0,75 mm2
.
Přístrojejsou1modulovéobloukovéochranysjističem.
Obloukové ochrany nadproudovou ochranou 1+N-pólové modulu
Příslušenství
Pomocné signalizační spínače PS-LT, SS-LT str.
Šířka
Montáž/demontáž na/z DIN lišty
Přístroj AFDD široký pouze modul (17,6 mm).
17,6 mm
Přístroj vybaven západkami dole. B51
Uzamykací vložka OD-LT-VU02 str.
Součástí systému MiniaMini. B54
Propojovací lišty LMS (strana 23) str.
Bezpečnost: svorky jsou vybaveny posuvnými
plastovými krytkami, které zvyšují ochranu před
nebezpečným dotykem.
Ochrana zátěží před nadpětím oblouková ochrana
je vybavena nadpěťovou spouští.
Plombování
AFDD možné zaplombovat zapnuté nebo ve
vypnuté poloze.
LMA doporučujeme instalovat zejména do
světelných zásuvkových obvodů 230V A.
Při demontáži nutné západku uvolnit nástrojem.
Vypínací schopnost kA.
Pro ochranu:
– před vznikem požáru
– před sériovým paralelním obloukem
– před přetížením
– před zkratem.
LED ukazatel stavu.
. určena nalepení dveře
rozváděče.
AFDD 1+N šířce jednoho modulu pro domovní,
bytové podobné instalace A. B68
In
[A]
Charakteristika Charakteristika C
Počet
modulů
Balení
[ks]
Typ
Objednací
kód
Hmotnost
[kg]
Typ
Objednací
kód
Hmotnost
[kg]
6 LMA-6B-1N OEZ:46680 0,134 LMA-6C-1N OEZ:46688 0,133 1
10 LMA-10B-1N OEZ:46681 0,132 LMA-10C-1N OEZ:46689 0,135 1
13 LMA-13B-1N OEZ:46682 0,134 LMA-13C-1N OEZ:46690 0,134 1
16 LMA-16B-1N OEZ:46683 0,134 LMA-16C-1N OEZ:46691 0,133 1
20 LMA-20B-1N OEZ:46684 0,137 LMA-20C-1N OEZ:46692 0,133 1
25 LMA-25B-1N OEZ:46685 0,138 LMA-25C-1N OEZ:46693 0,139 1
32 LMA-32B-1N OEZ:46686 0,139 LMA-32C-1N OEZ:46694 0,139 1
40 LMA-40B-1N OEZ:46687 0,142 LMA-40C-1N OEZ:46695 0,142 1
LMA-16B-1N
Multifunkční tlačítko, pracující jako:
LED ukazatel stavu
RESETovací tlačítko
TESTovací tlačítko
svítí červeně ARC zapnuta provozu
bliká žlutě ARC vypnuta: sériový nebo paralelní oblouk
bliká žlutě rychle ARC vypnuta: nadpětí 275V
bliká žlutě-červeně ARC vypnuta: není funkční
nesvítí ARC bez napětí
LED ukazatel provozního stavu ARC
Obdobná tabulka přiložena balení přístroje
