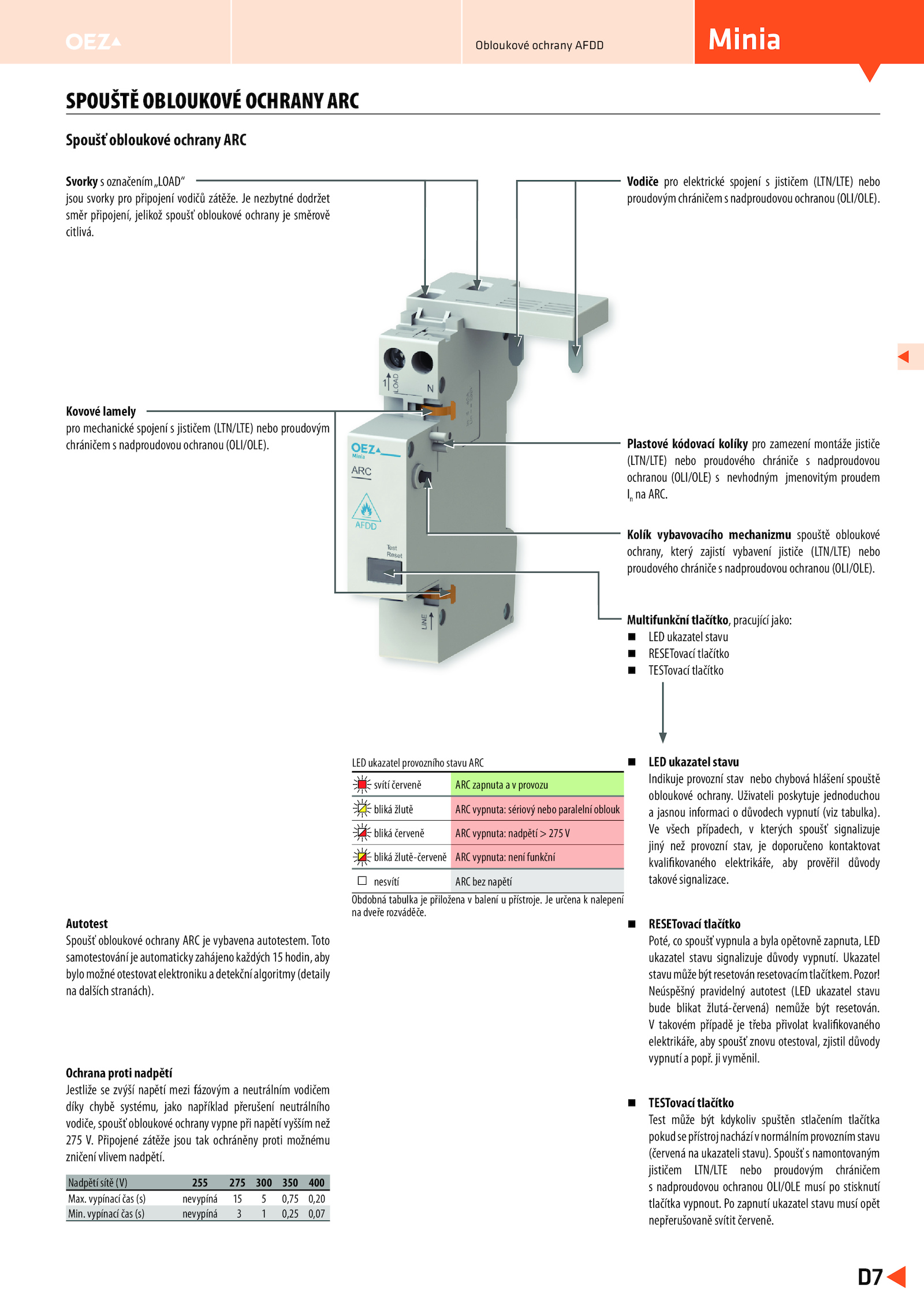

SPOUŠTĚ OBLOUKOVÉ OCHRANY ARC
Obloukové ochrany AFDD
Spoušť obloukové ochrany ARC
Svorky označením„LOAD“
jsou svorky pro připojení vodičů zátěže.
Nadpětí sítě (V) 255 275 300 350 400
Max.
Multifunkční tlačítko, pracující jako:
LED ukazatel stavu
RESETovací tlačítko
TESTovací tlačítko
LED ukazatel stavu
Indikuje provozní stav nebo chybová hlášení spouště
obloukové ochrany.
Autotest
Spoušť obloukové ochrany ARC vybavena autotestem. Ukazatel
stavumůžebýtresetovánresetovacímtlačítkem. Uživateli poskytuje jednoduchou
a jasnou informaci důvodech vypnutí (viz tabulka). Toto
samotestováníjeautomatickyzahájenokaždých15hodin,aby
bylomožnéotestovatelektronikuadetekčníalgoritmy(detaily
na dalších stranách).Pozor!
Neúspěšný pravidelný autotest (LED ukazatel stavu
bude blikat žlutá-červená) nemůže být resetován.
V takovém případě třeba přivolat kvalifikovaného
elektrikáře, aby spoušť znovu otestoval, zjistil důvody
vypnutí popř. nezbytné dodržet
směr připojení, jelikož spoušť obloukové ochrany směrově
citlivá.
Vodiče pro elektrické spojení jističem (LTN/LTE) nebo
proudovýmchráničemsnadproudovouochranou(OLI/OLE). Spoušť namontovaným
jističem LTN/LTE nebo proudovým chráničem
s nadproudovou ochranou OLI/OLE musí stisknutí
tlačítka vypnout. vypínací čas (s) nevypíná 0,75 0,20
Min. zapnutí ukazatel stavu musí opět
nepřerušovaně svítit červeně. vypínací čas (s) nevypíná 0,25 0,07
svítí červeně ARC zapnuta provozu
bliká žlutě ARC vypnuta: sériový nebo paralelní oblouk
bliká červeně ARC vypnuta: nadpětí 275V
bliká žlutě-červeně ARC vypnuta: není funkční
nesvítí ARC bez napětí
LED ukazatel provozního stavu ARC
Obdobná tabulka přiložena balení přístroje.
RESETovací tlačítko
Poté, spoušť vypnula byla opětovně zapnuta, LED
ukazatel stavu signalizuje důvody vypnutí.
Kolík vybavovacího mechanizmu spouště obloukové
ochrany, který zajistí vybavení jističe (LTN/LTE) nebo
proudového chrániče nadproudovou ochranou (OLI/OLE).
Plastové kódovací kolíky pro zamezení montáže jističe
(LTN/LTE) nebo proudového chrániče nadproudovou
ochranou (OLI/OLE) nevhodným jmenovitým proudem
In ARC.
TESTovací tlačítko
Test může být kdykoliv spuštěn stlačením tlačítka
pokudsepřístrojnacházívnormálnímprovoznímstavu
(červená ukazateli stavu).
Kovové lamely
pro mechanické spojení jističem (LTN/LTE) nebo proudovým
chráničem nadproudovou ochranou (OLI/OLE).
Ve všech případech, kterých spoušť signalizuje
jiný než provozní stav, doporučeno kontaktovat
kvalifikovaného elektrikáře, aby prověřil důvody
takové signalizace. určena nalepení
na dveře rozváděče.
.
Ochrana proti nadpětí
Jestliže zvýší napětí mezi fázovým neutrálním vodičem
díky chybě systému, jako například přerušení neutrálního
vodiče, spoušť obloukové ochrany vypne při napětí vyšším než
275 Připojené zátěže jsou tak ochráněny proti možnému
zničení vlivem nadpětí. vyměnil
