Poznámky redaktora
FI-.
K signalizaci polohy kontaktů proudových chráničů OFI.
Stejnosměrné reziduální proudy mohou vyřadit
z provozu.
Speciální typ pro použití obvodech vyšším
jmenovitým proudem.
Pomocné spínače pro proudové chrániče OFI
Příslušenství pouze proudovým chráničům OFI.
.
Montáž pravý bok proudového chrániče.
10000 -25
IΔn
In Typ Objednací Počet Hmotnost Balení
[mA] [A] kód modulů [kg] [ks]
30
100 OFI-100-4-030A OEZ:36831 0,520 1
125 OFI-125-4-030A OEZ:36835 0,520 1
100
100 OFI-100-4-100A OEZ:36832 0,520 1
125 OFI-125-4-100A OEZ:36836 0,520 1
300
100 OFI-100-4-300A OEZ:36833 0,520 1
125 OFI-125-4-300A OEZ:36837 0,520 1
500
100 OFI-100-4-500A OEZ:36834 0,520 1
125 OFI-125-4-500A OEZ:36838 0,520 1
OFI-125-4-030AC
Minia
C32

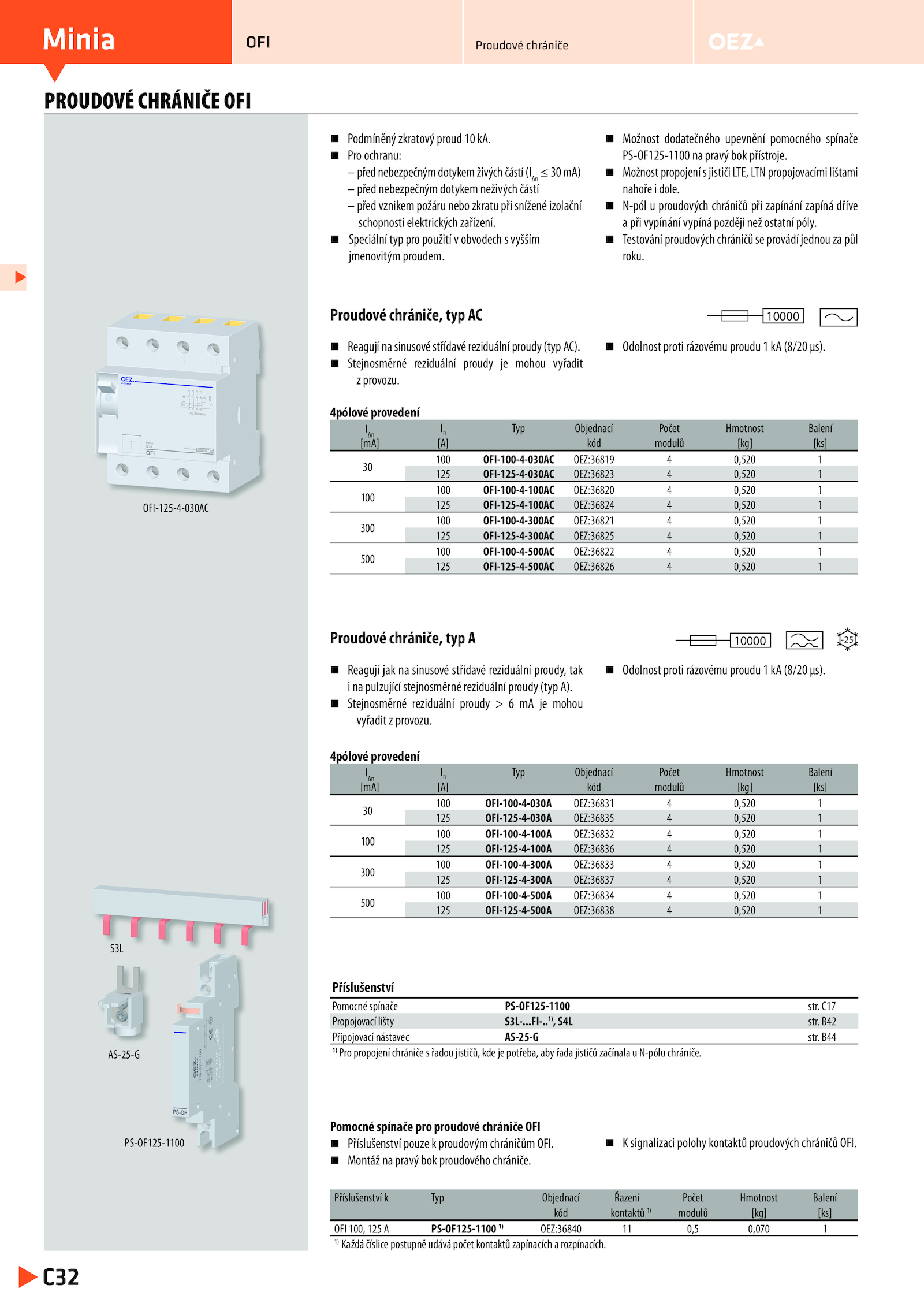

OFI Proudové chrániče
PROUDOVÉ CHRÁNIČE OFI
Reagujínasinusovéstřídavéreziduálníproudy(typAC).
10000
IΔn
In Typ Objednací Počet Hmotnost Balení
[mA] [A] kód modulů [kg] [ks]
30
100 OFI-100-4-030AC OEZ:36819 0,520 1
125 OFI-125-4-030AC OEZ:36823 0,520 1
100
100 OFI-100-4-100AC OEZ:36820 0,520 1
125 OFI-125-4-100AC OEZ:36824 0,520 1
300
100 OFI-100-4-300AC OEZ:36821 0,520 1
125 OFI-125-4-300AC OEZ:36825 0,520 1
500
100 OFI-100-4-500AC OEZ:36822 0,520 1
125 OFI-125-4-500AC OEZ:36826 0,520 1
Příslušenství
Pomocné spínače PS-OF125-1100 str.
Testováníproudovýchchráničůseprovádíjednouzapůl
roku.
Možnost dodatečného upevnění pomocného spínače
PS-OF125-1100 pravý bok přístroje. B44
1)
Pro propojení chrániče řadou jističů, kde potřeba, aby řada jističů začínala N-pólu chrániče.
Stejnosměrné reziduální proudy mohou
vyřadit provozu.
MožnostpropojenísjističiLTE,LTNpropojovacímilištami
nahoře dole.1)
, S4L str..
N-pól proudových chráničů při zapínání zapíná dříve
a při vypínání vypíná později než ostatní póly.
Reagují jak sinusové střídavé reziduální proudy, tak
i pulzující stejnosměrné reziduální proudy (typ A).
Odolnost proti rázovému proudu (8/20 μs)..
Odolnost proti rázovému proudu (8/20 μs).
Proudové chrániče, typ AC
Proudové chrániče, typ A
4pólové provedení
4pólové provedení
AS-25-G
S3L
PS-OF125-1100
Příslušenství Typ Objednací Řazení Počet Hmotnost Balení
kód kontaktů 1)
modulů [kg] [ks]
OFI 100, 125 PS-OF125-1100 1)
OEZ:36840 0,5 0,070 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.. C17
Propojovací lišty S3L-.
Podmíněný zkratový proud kA. B42
Připojovací nástavec AS-25-G str.
Pro ochranu:
– přednebezpečnýmdotykemživýchčástí(IΔn
≤30mA)
– před nebezpečným dotykem neživých částí
– před vznikem požáru nebo zkratu při snížené izolační
schopnosti elektrických zařízení
