Minia
B3
LTE, LTN Jističe

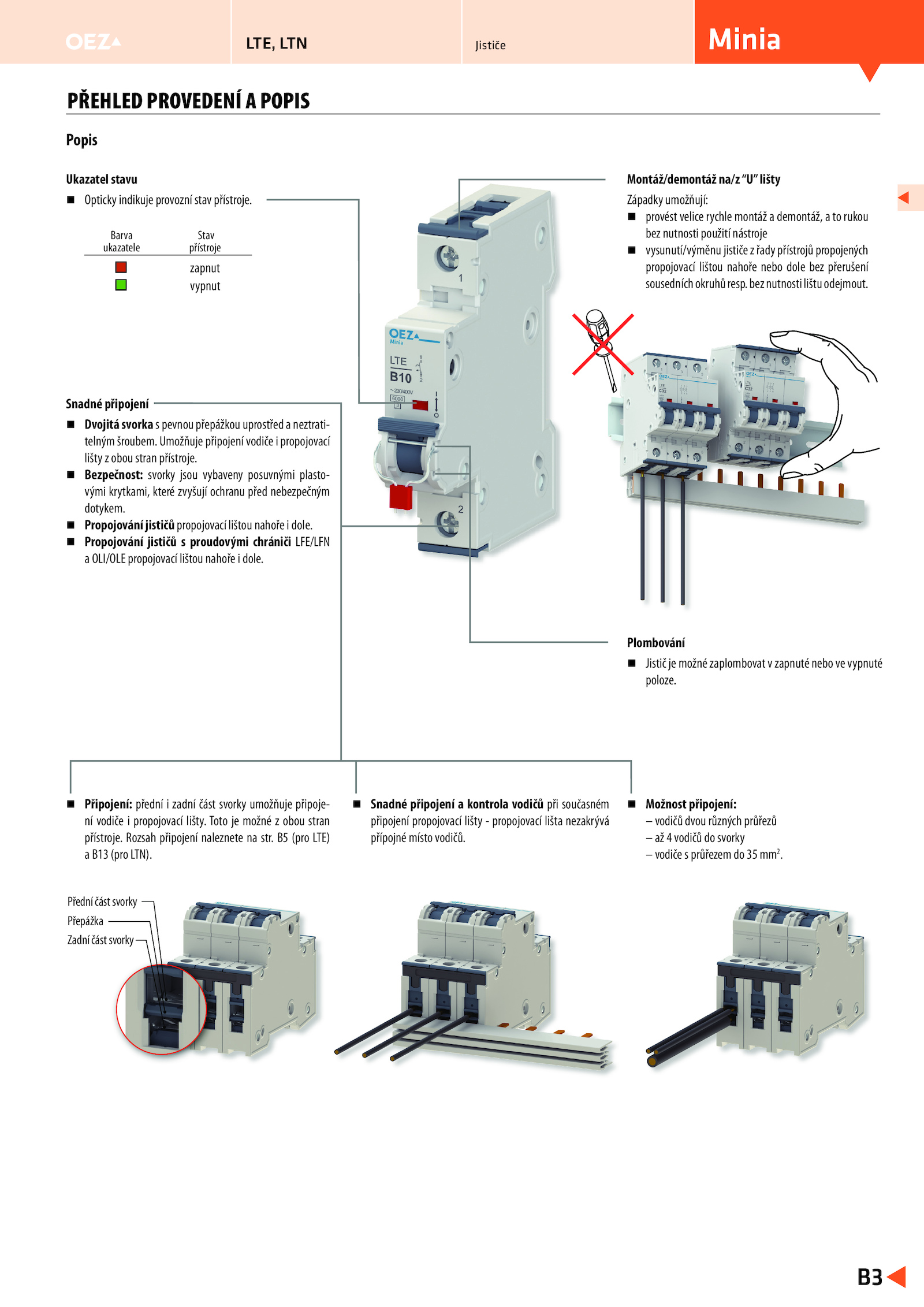

PŘEHLED PROVEDENÍ POPIS
Popis
Ukazatel stavu
Opticky indikuje provozní stav přístroje.
Bezpečnost: svorky jsou vybaveny posuvnými plasto-
vými krytkami, které zvyšují ochranu před nebezpečným
dotykem.
Propojování jističů proudovými chrániči LFE/LFN
a OLI/OLE propojovací lištou nahoře dole.
Propojování jističů propojovací lištou nahoře dole. Toto možné obou stran
přístroje.beznutnostilištuodejmout.
Montáž/demontáž na/z“U”lišty
Západky umožňují:
provést velice rychle montáž demontáž, rukou
bez nutnosti použití nástroje
vysunutí/výměnujističezřadypřístrojůpropojených
propojovací lištou nahoře nebo dole bez přerušení
sousedníchokruhůresp. Umožňuje připojení vodiče propojovací
lišty obou stran přístroje. (pro LTE)
a B13 (pro LTN). Rozsah připojení naleznete str.
Snadné připojení
Dvojitá svorka pevnou přepážkou uprostřed neztrati-
telným šroubem.
.
Možnost připojení:
– vodičů dvou různých průřezů
– vodičů svorky
– vodiče průřezem mm2
.
Barva
ukazatele
Stav
přístroje
zapnut
vypnut
Snadné připojení kontrola vodičů při současném
připojení propojovací lišty propojovací lišta nezakrývá
přípojné místo vodičů.
Plombování
Jistič možné zaplombovat zapnuté nebo vypnuté
poloze.
Předníčástsvorky
Přepážka
Zadníčástsvorky
Připojení: přední zadní část svorky umožňuje připoje-
ní vodiče propojovací lišty
