Minia
C12
OLI Proudové chrániče

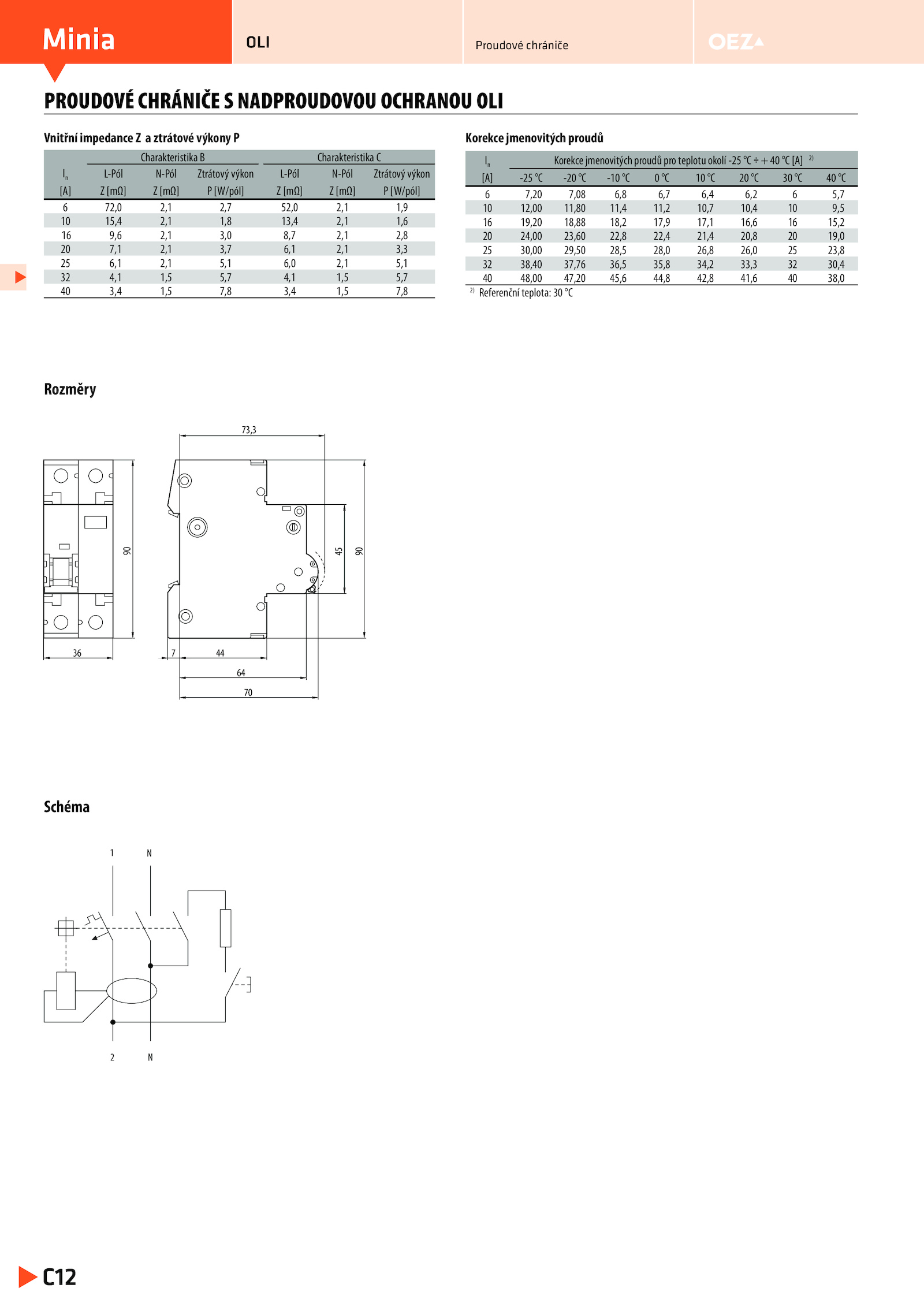

PROUDOVÉ CHRÁNIČE NADPROUDOVOU OCHRANOU OLI
Schéma
1
2 N
N
Rozměry
36
90
44
64
70
7
73,3
90
45
Charakteristika Charakteristika C
In L-Pól N-Pól Ztrátový výkon L-Pól N-Pól Ztrátový výkon
[A] [mΩ] [mΩ] [W/pól] [mΩ] [mΩ] [W/pól]
6 72,0 2,1 2,7 52,0 2,1 1,9
10 15,4 2,1 1,8 13,4 2,1 1,6
16 9,6 2,1 3,0 8,7 2,1 2,8
20 7,1 2,1 3,7 6,1 2,1 3,3
25 6,1 2,1 5,1 6,0 2,1 5,1
32 4,1 1,5 5,7 4,1 1,5 5,7
40 3,4 1,5 7,8 3,4 1,5 7,8
Vnitřní impedance ztrátové výkony P
In Korekce jmenovitých proudů pro teplotu okolí -25 [A] 2)
[A] -25 -20 -10 °C
6 7,20 7,08 6,8 6,7 6,4 6,2 5,7
10 12,00 11,80 11,4 11,2 10,7 10,4 9,5
16 19,20 18,88 18,2 17,9 17,1 16,6 15,2
20 24,00 23,60 22,8 22,4 21,4 20,8 19,0
25 30,00 29,50 28,5 28,0 26,8 26,0 23,8
32 38,40 37,76 36,5 35,8 34,2 33,3 30,4
40 48,00 47,20 45,6 44,8 42,8 41,6 38,0
2)
Referenční teplota: °C
Korekce jmenovitých proudů
