2)
Hodnota dle ČSN 62019 dle ČSN 60947-5-1

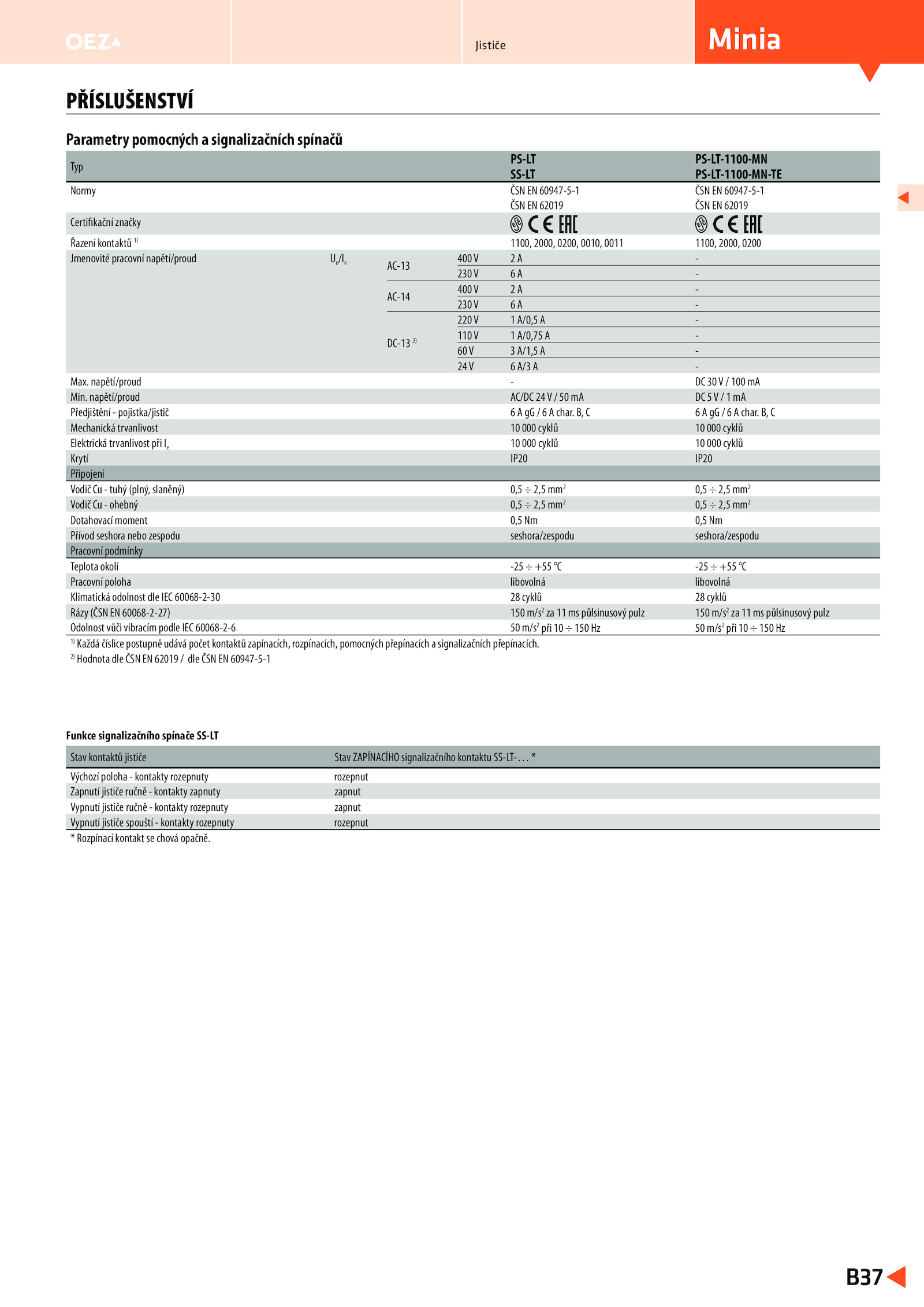

Parametry pomocných signalizačních spínačů
. napětí/proud AC/DC 24V mA
Předjištění pojistka/jistič char.Minia
B37
Jističe
PŘÍSLUŠENSTVÍ
Funkce signalizačního spínače SS-LT
Stav kontaktů jističe Stav ZAPÍNACÍHO signalizačního kontaktu SS-LT-… *
Výchozí poloha kontakty rozepnuty rozepnut
Zapnutí jističe ručně kontakty zapnuty zapnut
Vypnutí jističe ručně kontakty rozepnuty zapnut
Vypnutí jističe spouští kontakty rozepnuty rozepnut
* Rozpínací kontakt chová opačně. C
Mechanická trvanlivost 000 cyklů 000 cyklů
Elektrická trvanlivost při 000 cyklů 000 cyklů
Krytí IP20 IP20
Připojení
Vodič tuhý (plný, slaněný) 0,5 2,5 mm2
0,5 2,5 mm2
Vodič ohebný 0,5 2,5 mm2
0,5 2,5 mm2
Dotahovací moment 0,5 0,5 Nm
Přívod seshora nebo zespodu seshora/zespodu seshora/zespodu
Pracovní podmínky
Teplota okolí -25 +55 -25 +55 °C
Pracovní poloha libovolná libovolná
Klimatická odolnost dle IEC 60068-2-30 cyklů cyklů
Rázy (ČSN 60068-2-27) 150 m/s2
za půlsinusový pulz 150 m/s2
za půlsinusový pulz
Odolnost vůči vibracím podle IEC 60068-2-6 m/s2
při 150 m/s2
při 150 Hz
1)
Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích, pomocných přepínacích signalizačních přepínacích.
Typ
PS-LT
SS-LT
PS-LT-1100-MN
PS-LT-1100-MN-TE
Normy ČSN 60947-5-1 ČSN 60947-5-1
ČSN 62019 ČSN 62019
Certifikační značky
Řazení kontaktů 1)
1100, 2000, 0200, 0010, 0011 1100, 2000, 0200
Jmenovité pracovní napětí/proud Ue/Ie
AC-13
400V -
230V -
AC-14
400V -
230V -
DC-13 2)
220V A/0,5 -
110V A/0,75 -
60V A/1,5 -
24V A/3 -
Max. char. napětí/proud 30V 100 mA
Min
