kancelářskou sponku)
do demontážního otvoru zatlačte tak, aby tlačítko
nebo signálka povyskočila.
Montáž tlačítka provedení MST:
UprovedeníMST,kdejeblokovacímechanizmusspružinou,
je při montáži nového tlačítka nutné uříznout výčnělek na
tlačítku poté poté zasunout otvoru tlačítkovém
spínači domáčknout ho.
3
3
SC-A230
TC
SE-A230
TE
SD-A230
TB
SG-A230
TG
.

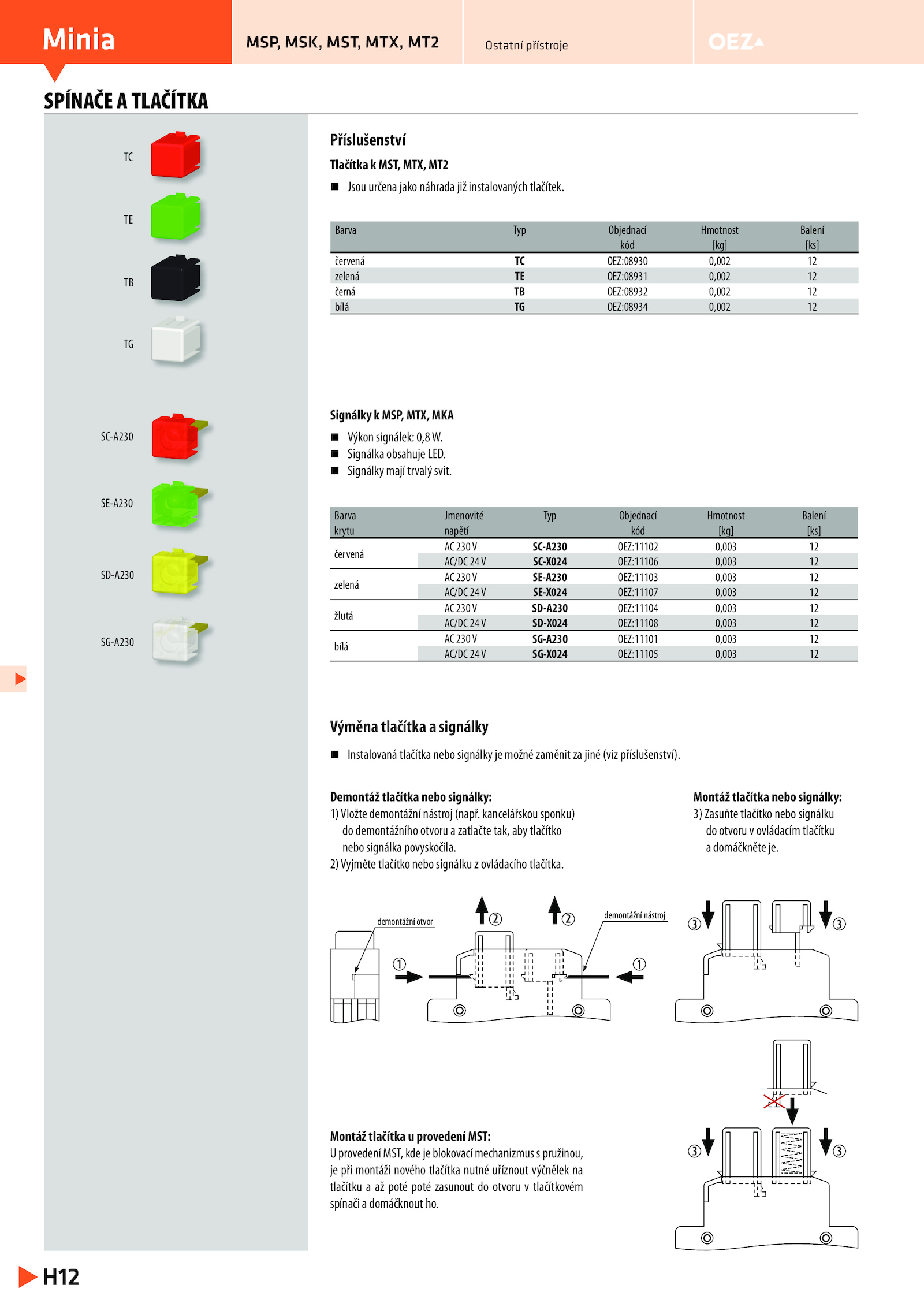

2)Vyjměte tlačítko nebo signálku ovládacího tlačítka.Minia
H12
MSP, MSK, MST, MTX, MT2 Ostatní přístroje
SPÍNAČE TLAČÍTKA
Jsou určena jako náhrada již instalovaných tlačítek.
demontážní nástroj
1
1
2
2
demontážní otvor 3
3
Montáž tlačítka nebo signálky:
3) Zasuňte tlačítko nebo signálku
do otvoru ovládacím tlačítku
a domáčkněte je.
Signálka obsahuje LED.
Signálky mají trvalý svit.
Demontáž tlačítka nebo signálky:
1)Vložte demontážní nástroj (např.
Tlačítka MST, MTX, MT2
Signálky MSP, MTX, MKA
Příslušenství
Barva Typ Objednací Hmotnost Balení
kód [kg] [ks]
červená OEZ:08930 0,002 12
zelená OEZ:08931 0,002 12
černá OEZ:08932 0,002 12
bílá OEZ:08934 0,002 12
Barva Jmenovité Typ Objednací Hmotnost Balení
krytu napětí kód [kg] [ks]
červená
AC 230V SC-A230 OEZ:11102 0,003 12
AC/DC 24V SC-X024 OEZ:11106 0,003 12
zelená
AC 230V SE-A230 OEZ:11103 0,003 12
AC/DC 24V SE-X024 OEZ:11107 0,003 12
žlutá
AC 230V SD-A230 OEZ:11104 0,003 12
AC/DC 24V SD-X024 OEZ:11108 0,003 12
bílá
AC 230V SG-A230 OEZ:11101 0,003 12
AC/DC 24V SG-X024 OEZ:11105 0,003 12
Výměna tlačítka signálky
Instalovaná tlačítka nebo signálky možné zaměnit jiné (viz příslušenství).
Výkon signálek: 0,8W
