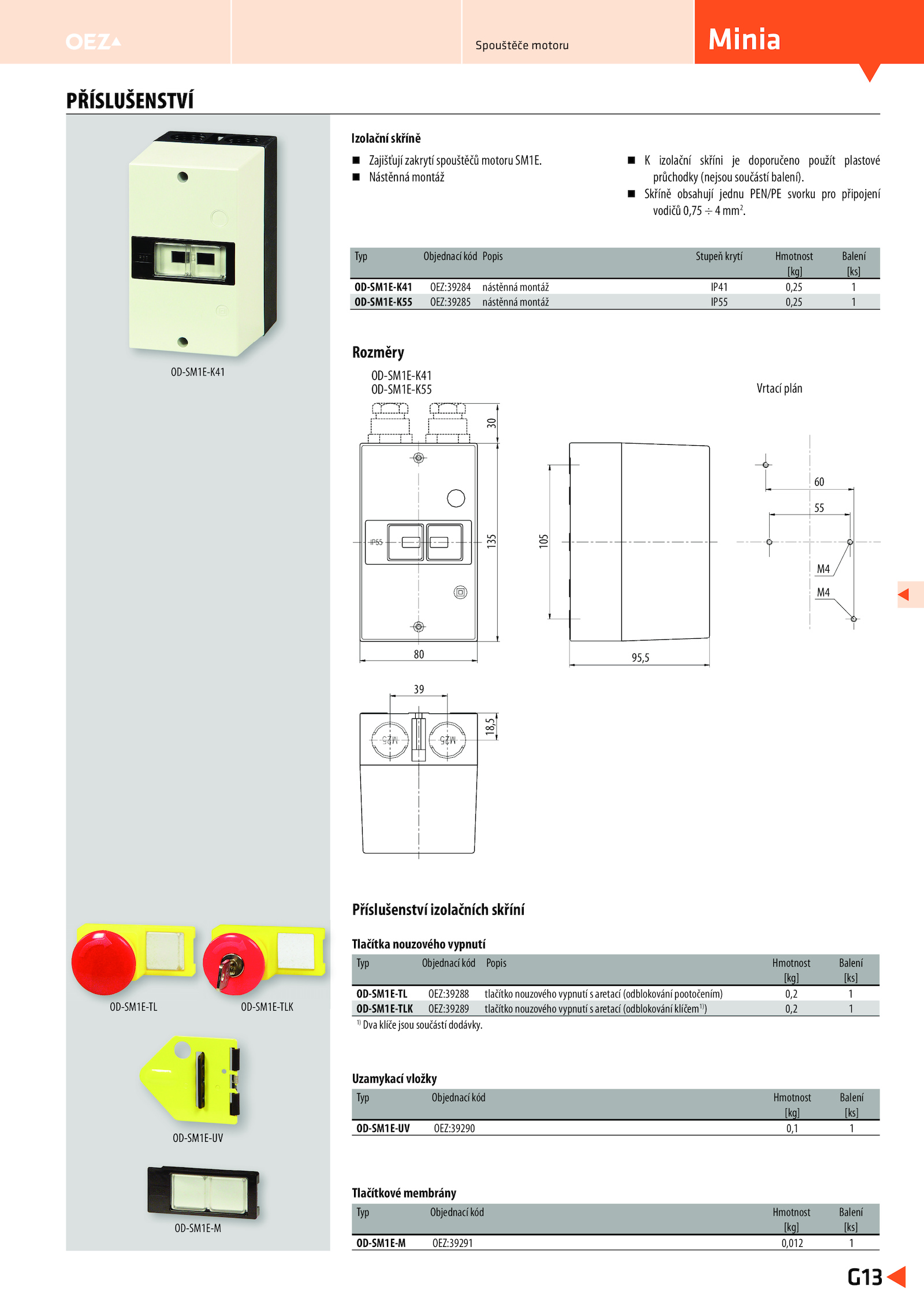

Poznámky redaktora
Izolační skříně
OD-SM1E-UV
OD-SM1E-K41
OD-SM1E-TL OD-SM1E-TLK
OD-SM1E-M
OD-SM1E-UV
Minia
G13
Spouštěče motoru
PŘÍSLUŠENSTVÍ
Rozměry
OD-SM1E-K41
OD-SM1E-K55
80
39
135
95,5
105
18,5
30
60
55
M4
M4
Vrtací plán
.Typ Objednací kód Hmotnost Balení
[kg] [ks]
OD-SM1E-UV OEZ:39290 0,1 1
Typ Objednací kód Hmotnost Balení
[kg] [ks]
OD-SM1E-M OEZ:39291 0,012 1
Typ Objednací kód Popis Stupeň krytí Hmotnost Balení
[kg] [ks]
OD-SM1E-K41 OEZ:39284 nástěnná montáž IP41 0,25 1
OD-SM1E-K55 OEZ:39285 nástěnná montáž IP55 0,25 1
Tlačítka nouzového vypnutí
Uzamykací vložky
Tlačítkové membrány
Příslušenství izolačních skříní
Typ Objednací kód Popis Hmotnost Balení
[kg] [ks]
OD-SM1E-TL OEZ:39288 tlačítko nouzového vypnutí aretací (odblokování pootočením) 0,2 1
OD-SM1E-TLK OEZ:39289 tlačítko nouzového vypnutí aretací (odblokování klíčem1)
) 0,2 1
1)
Dva klíče jsou součástí dodávky.
Zajišťují zakrytí spouštěčů motoru SM1E.
Nástěnná montáž
K izolační skříni doporučeno použít plastové
průchodky (nejsou součástí balení).
Skříně obsahují jednu PEN/PE svorku pro připojení
vodičů 0,75 mm2
