Strana 207 z 240
Poznámky redaktora
Instalovaný napájecí blok ESB-G-MS2 nebrání použití
propojovacích lišt.
Propojeníjemožnéseshoraizespoduspouštěčemotoru.Parametry
Typ G-3L-MS
Max.
Po propojení lištami zůstává mezi sousedními spouštěči
motorumezeraprojedenpomocnýspínačPS-SM1E-B. zatěžovací proud (napájení kraje)
100 (napájení středu)
Krytí IP20
Počet fází 3
Montáž seshora zespodu
Typ Objednací kód Pro Hmotnost Balení
[kg] [ks]
G-3L-MS-M2 OEZ:00182 spouštěče 0,038 1
G-3L-MS-M3 OEZ:00183 spouštěče 0,06 1
G-3L-MS-M4 OEZ:00184 spouštěče 0,098 1
K rychlejšímu propojení kusů spouštěčů motoru
umístěných vedle sebe...

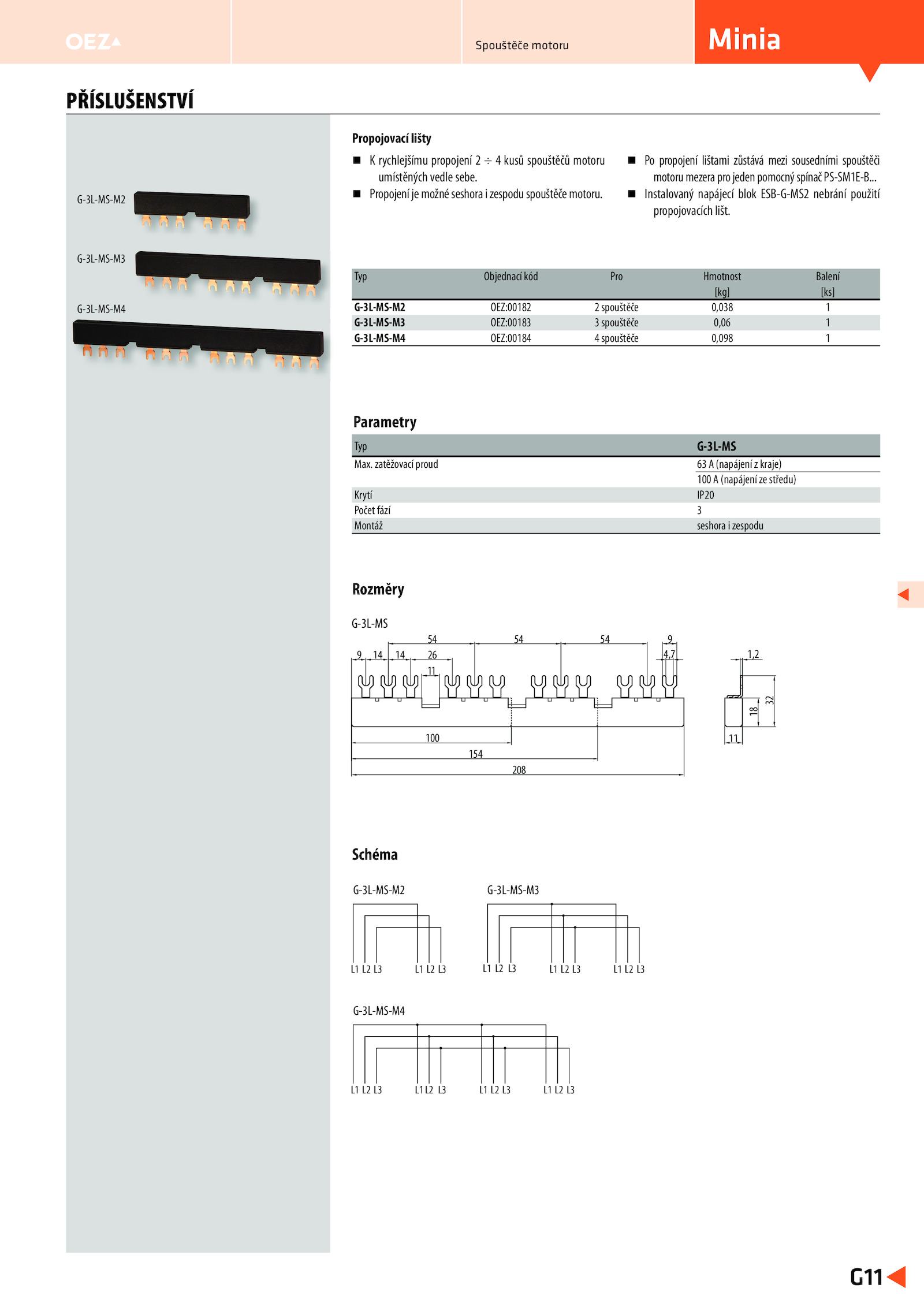

Propojovací lišty
G-3L-MS-M2
G-3L-MS-M3
G-3L-MS-M4
Minia
G11
Spouštěče motoru
PŘÍSLUŠENSTVÍ
Schéma
L3
L2
L1
G-3L-MS-M2 G-3L-MS-M3
G-3L-MS-M4 ESB-G-MS2
L2
L1 L3
L2
L1
L2
L1
L2 L3
L1 L3
L3
L2
L1
L3
L2
L1
L2
L1
L2 L3
L1 L3
Rozměry
G-3L-MS
9
54
54
54
4,7
11
26
14
14
9
208
1,2
11
32
18
100
154
