Měření pomocí externího součtového transformátoru
proudu. RESET dálkové resetovací tlačítko
EXT.
První LED signalizuje funkčnost relé proudového
transformátoru:
LED svítí relé pořádku
LED nesvítí relé není napájeno
LEDbliká-přerušenépropojenímezireléatrasformáto-
rem případně porušené jeho sekundární vinutí.
Možnost nastavení reziduálního proudu IΔn nastavení
mezní doby nepůsobení IΔt (viz parametry) pomocí
otočných přepínačů.
Tlačítko TEST slouží otestování funkce relé jističe -
rozpíná obvod.
Typ Objednací Popis Počet Hmotnost Balení
kód modulů [kg] [ks]
5SV8000-6KK OEZ:42658 analogové, nastavení IΔn tΔn 0,196 1
Schéma
Schéma zapojení napěťovou spouští Schéma zapojení podpěťovou spouští
EXT. STOP/RESET
S1
S2
RCM
RESET
TEST
Q
U<
F
FA
A
Popis schématu
Značka Popis
Q jistič
RCM monitorovací relé
TEST testovací tlačítko relé
RESET místní resetovací tlačítko
EXT. vlivem zhoršení izolace nebo plazivých proudů. STOP/RESET dálkové resetovací tlačítko nebo STOP tlačítko1)
S1,S2 svorky proudového transformátoru
FA jištění relé LTN-2C-1
1)
STOP tlačítko pouze kombinaci podpěťovou spouští
5SV8000-6KK
Minia
F50
5SV8 Spínací přístroje

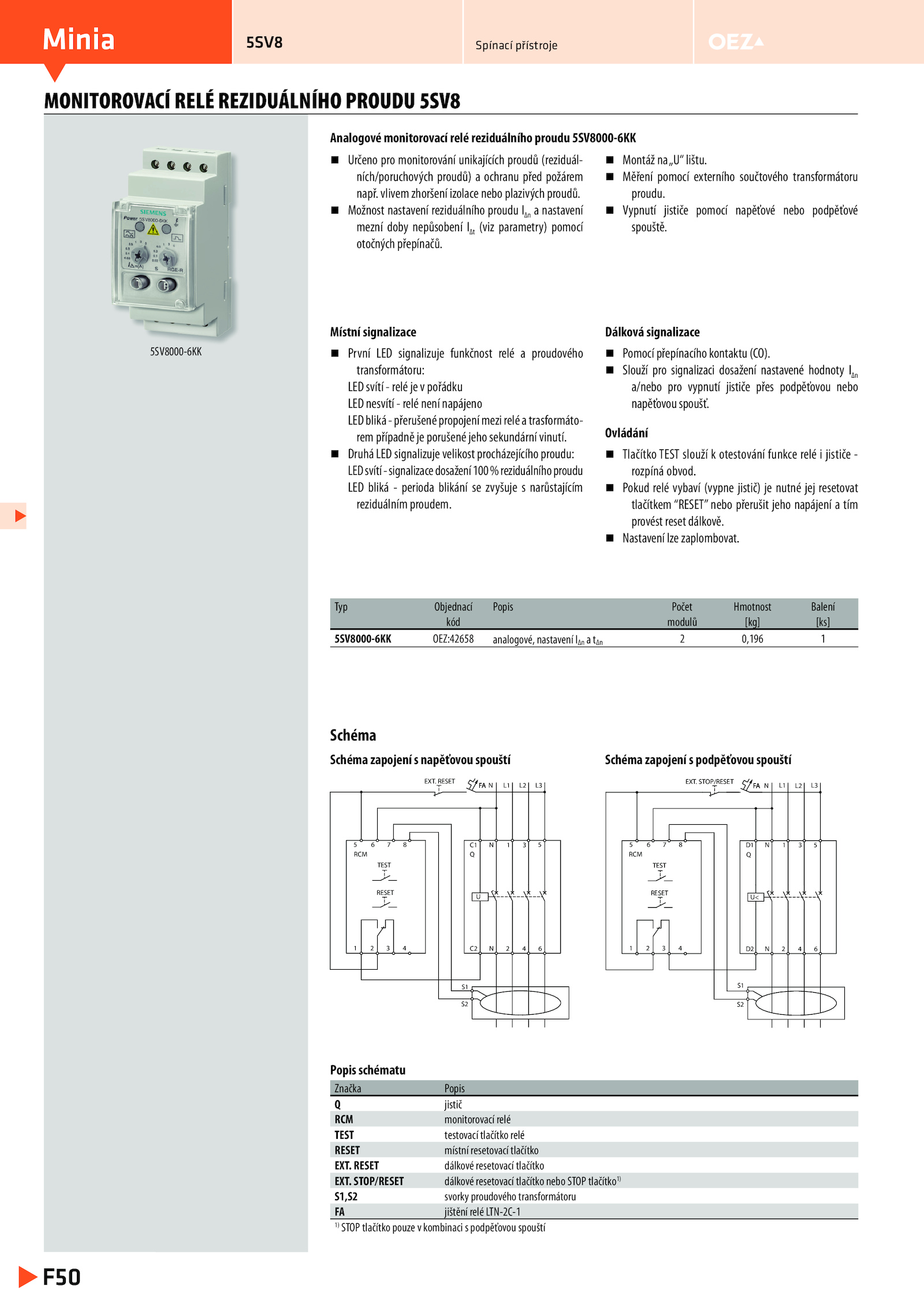

MONITOROVACÍ RELÉ REZIDUÁLNÍHO PROUDU 5SV8
.
Druhá LED signalizuje velikost procházejícího proudu:
LEDsvítí-signalizacedosažení100%reziduálníhoproudu
LED bliká perioda blikání zvyšuje narůstajícím
reziduálním proudem.
Vypnutí jističe pomocí napěťové nebo podpěťové
spouště.
Analogové monitorovací relé reziduálního proudu 5SV8000-6KK
Místní signalizace
Ovládání
Dálková signalizace
Určeno pro monitorování unikajících proudů (reziduál-
ních/poruchových proudů) ochranu před požárem
např.
Slouží pro signalizaci dosažení nastavené hodnoty IΔn
a/nebo pro vypnutí jističe přes podpěťovou nebo
napěťovouspoušť.
Montáž na„U“ lištu.
Nastavení lze zaplombovat.
Pokud relé vybaví (vypne jistič) nutné jej resetovat
tlačítkem “RESET” nebo přerušit jeho napájení tím
provést reset dálkově.
Pomocí přepínacího kontaktu (CO). RESET
RCM
1 4
TEST
RESET
6
5 8
S2
S1
2
N 6
1
Q
N
C1
C2
3 5
L1
N L3
U
F
FA
A
6
4
2
1 5
N
N
D1
D2
5 8
1 4
N L3
EXT
