Graf
......
Toto zapojení používá především nových instalacích.....
Schodišťový spínač ovládán spínáním N-vodiče...
Toto zapojení používá pouze starých instalacích..Minia
F42
MQD Spínací přístroje

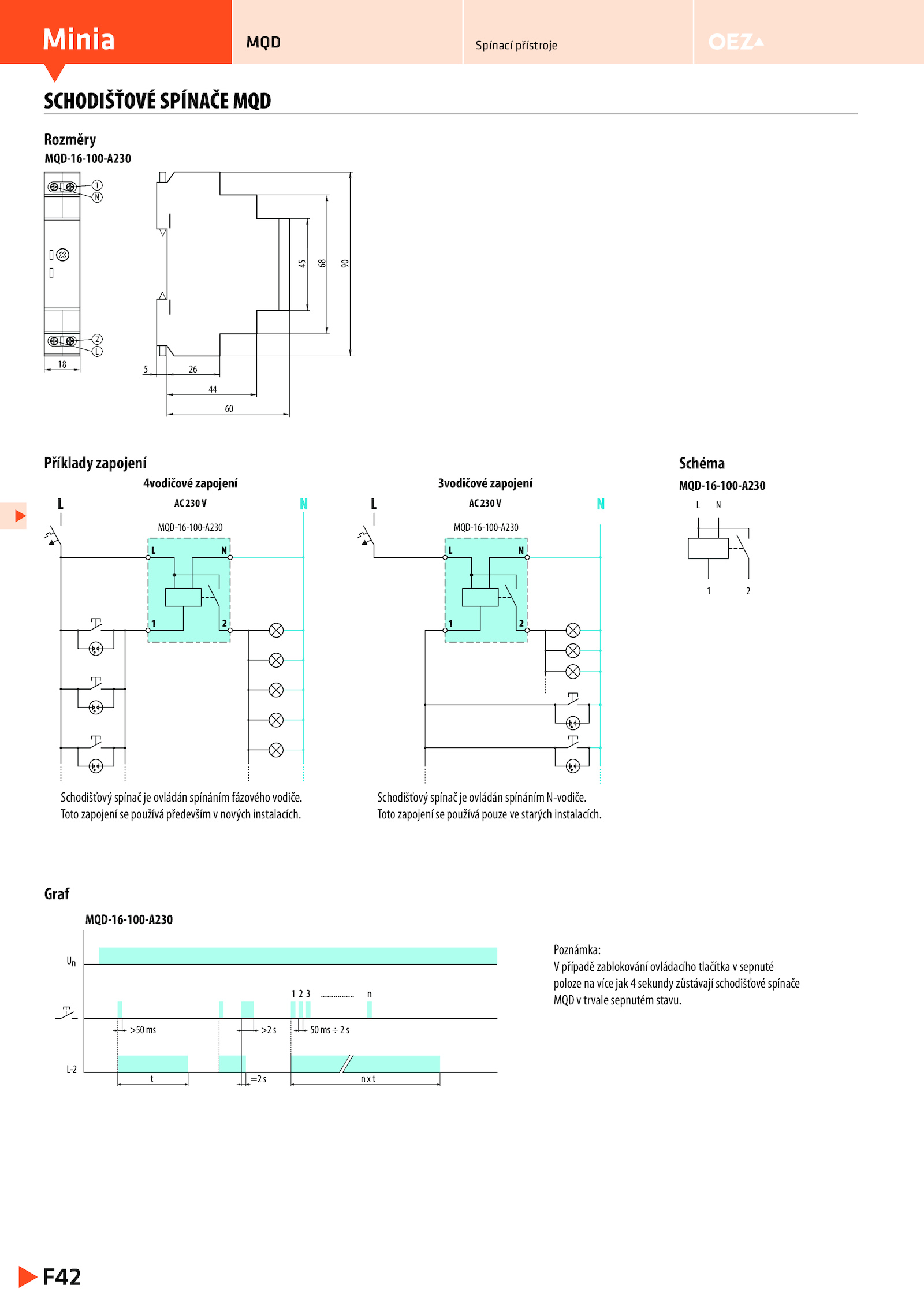

SCHODIŠŤOVÉ SPÍNAČE MQD
Rozměry
MQD-16-100-A230
1
N
2
L
26
44
60
5
90
68
45
18
4vodičové zapojení
AC 230 V
3vodičové zapojení
AC 230 V
MQD-16-100-A230 MQD-16-100-A230
Příklady zapojení
Schodišťový spínač ovládán spínáním fázového vodiče..
L-2
Un
MQD-16-100-A230
>50 ms
t
>2 s
n t
2
2
=2 s
1
1 3
3 n
n
..
50 s
Schéma
L N
1 2
MQD-16-100-A230
Poznámka:
V případě zablokování ovládacího tlačítka sepnuté
poloze více jak sekundy zůstávají schodišťové spínače
MQD trvale sepnutém stavu
