Poznámky redaktora
Světelné obvody možné ovládat tlačítky místo
kombinace křížovými střídavými přepínači.
Zvyšujekomfortovládání-jednímtlačítkemjenapříklad
možné vypnout všechna světla při odchodu domu
(pomocíblokuCentrálníovládáníOD-MIG-CO1abloku
víceúrovňové centrální ovládání OD-MIG-CO2).
Možnostmanuálníhospínánízčelapřístroje(I-0).
Snižujenákladynavodiče-proovládacíobvodjemožné
použít vodiče menším průřezu než pro silový obvod.
Impulzní relé mechanická
Minia
F19
MIG Spínací přístroje

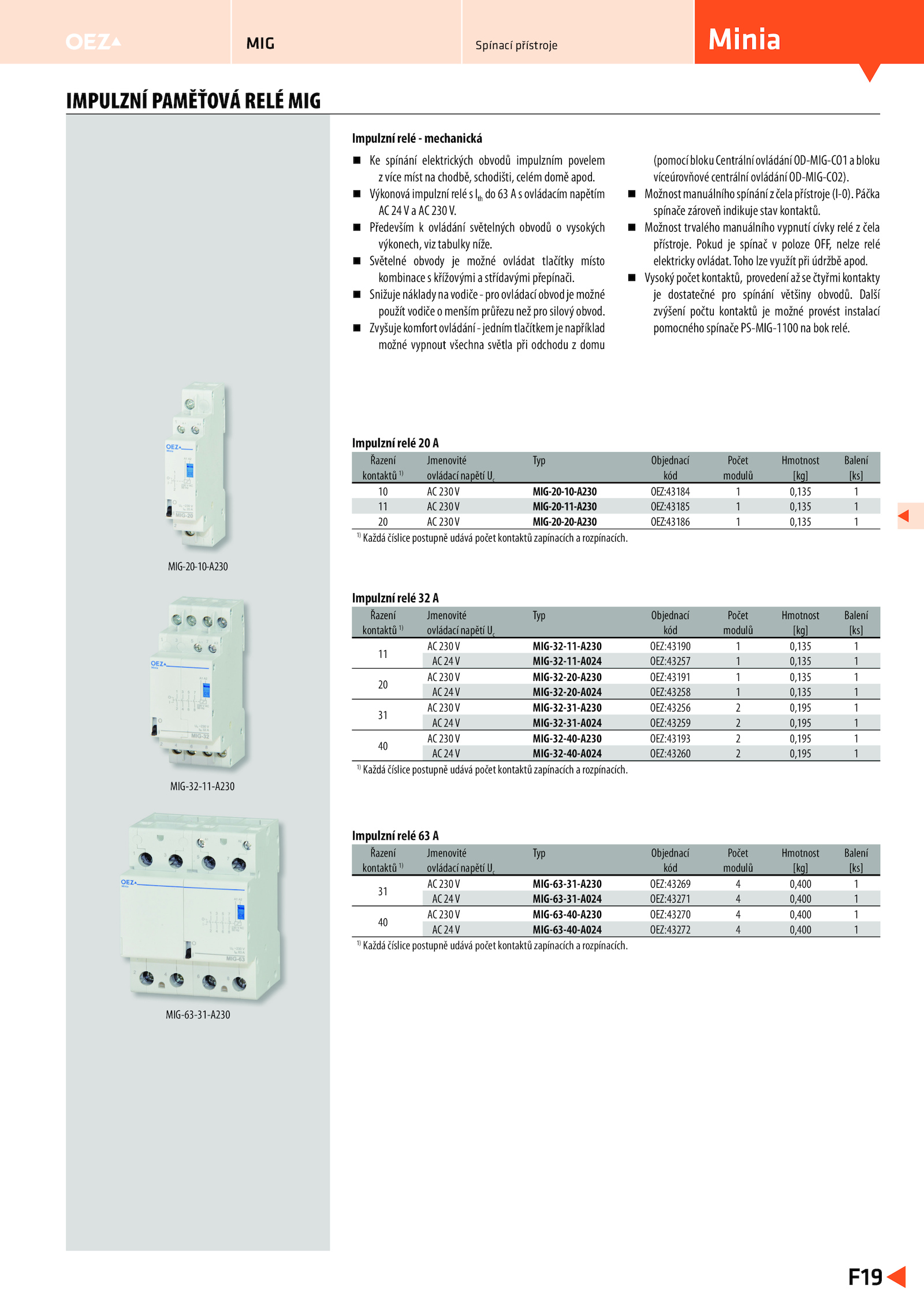

IMPULZNÍ PAMĚŤOVÁ RELÉ MIG
.Toho lze využít při údržbě apod.
Ke spínání elektrických obvodů impulzním povelem
z více míst chodbě, schodišti, celém domě apod.
Možnost trvalého manuálního vypnutí cívky relé čela
přístroje.
Impulzní relé A
Řazení Jmenovité Typ Objednací Počet Hmotnost Balení
kontaktů 1)
ovládací napětí kód modulů [kg] [ks]
31
AC 230V MIG-63-31-A230 OEZ:43269 0,400 1
AC 24V MIG-63-31-A024 OEZ:43271 0,400 1
40
AC 230V MIG-63-40-A230 OEZ:43270 0,400 1
AC 24V MIG-63-40-A024 OEZ:43272 0,400 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
Vysokýpočetkontaktů, provedeníažsečtyřmikontakty
je dostatečné pro spínání většiny obvodů.Páčka
spínače zároveň indikuje stav kontaktů.MIG-20-10-A230
MIG-32-11-A230
MIG-63-31-A230
Impulzní relé A
Řazení Jmenovité Typ Objednací Počet Hmotnost Balení
kontaktů 1)
ovládací napětí kód modulů [kg] [ks]
10 230V MIG-20-10-A230 OEZ:43184 0,135 1
11 230V MIG-20-11-A230 OEZ:43185 0,135 1
20 230V MIG-20-20-A230 OEZ:43186 0,135 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích. Pokud spínač poloze OFF, nelze relé
elektricky ovládat.
Především ovládání světelných obvodů vysokých
výkonech, viz tabulky níže.
Impulzní relé A
Řazení Jmenovité Typ Objednací Počet Hmotnost Balení
kontaktů 1)
ovládací napětí kód modulů [kg] [ks]
11
AC 230V MIG-32-11-A230 OEZ:43190 0,135 1
AC 24V MIG-32-11-A024 OEZ:43257 0,135 1
20
AC 230V MIG-32-20-A230 OEZ:43191 0,135 1
AC 24V MIG-32-20-A024 OEZ:43258 0,135 1
31
AC 230V MIG-32-31-A230 OEZ:43256 0,195 1
AC 24V MIG-32-31-A024 OEZ:43259 0,195 1
40
AC 230V MIG-32-40-A230 OEZ:43193 0,195 1
AC 24V MIG-32-40-A024 OEZ:43260 0,195 1
1)
Každá číslice postupně udává počet kontaktů zapínacích rozpínacích.
VýkonováimpulznírelésIth do63Asovládacímnapětím
AC 24V 230V. Další
zvýšení počtu kontaktů možné provést instalací
pomocného spínače PS-MIG-1100 bok relé
