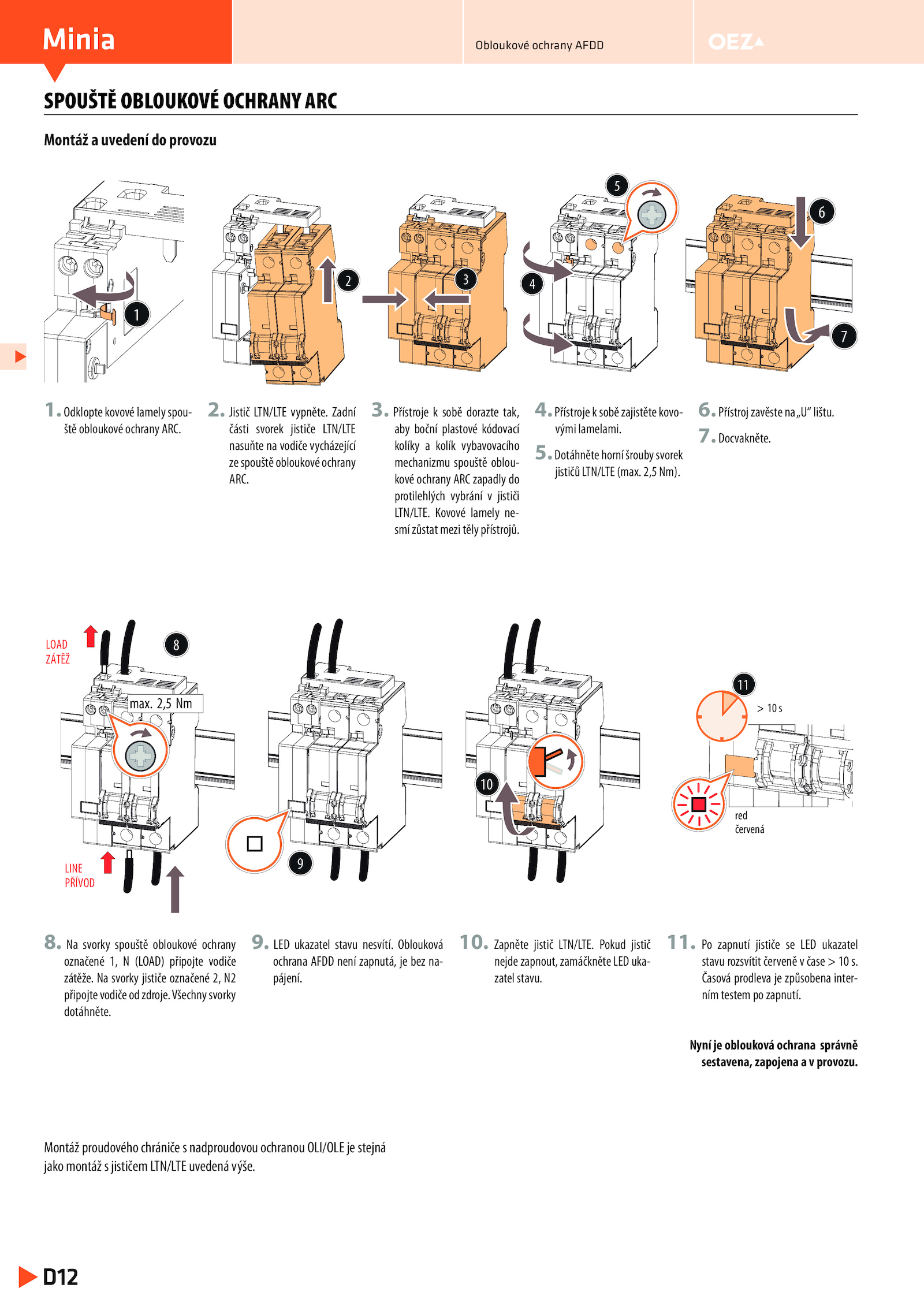

Přístroj zavěste na„U“ lištu. Oblouková ochrana AFDD není zapnutá, bez na- pájení. Pokud jistič nejde zapnout, zamáčkněte LED uka- zatel stavu. 7. 2,5 Nm). Zadní části svorek jističe LTN/LTE nasuňte vodiče vycházející zespouštěobloukovéochrany ARC. 2,5 Nm 1. Zapněte jistič LTN/LTE.Docvakněte. 5.Přístrojeksobězajistětekovo- vými lamelami. 10. Časová prodleva způsobena inter- ním testem zapnutí. Kovové lamely ne- smízůstatmezitělypřístrojů.Všechnysvorky dotáhněte. 8. 4. svorky jističe označené N2 připojtevodičeodzdroje. . svorky spouště obloukové ochrany označené (LOAD) připojte vodiče zátěže. 2. Přístroje sobě dorazte tak, aby boční plastové kódovací kolíky kolík vybavovacího mechanizmu spouště oblou- kové ochrany ARC zapadly do protilehlých vybrání jističi LTN/LTE. Jistič LTN/LTE vypněte.Minia D12 Obloukové ochrany AFDD SPOUŠTĚ OBLOUKOVÉ OCHRANY ARC Montáž uvedení provozu 1 3 5 4 2 6 7 9 LOAD ZÁTĚŽ LINE PŘÍVOD 8 10 11 red > s červená max. Nyní oblouková ochrana správně sestavena, zapojena provozu. 9. 11.Dotáhnětehorníšroubysvorek jističů LTN/LTE (max.Odklopte kovové lamely spou- ště obloukové ochrany ARC. 6. Montáž proudového chrániče nadproudovou ochranou OLI/OLE stejná jako montáž jističem LTN/LTE uvedená výše. zapnutí jističe LED ukazatel stavu rozsvítit červeně čase s. 3. LED ukazatel stavu nesvítí
