Poznámky redaktora

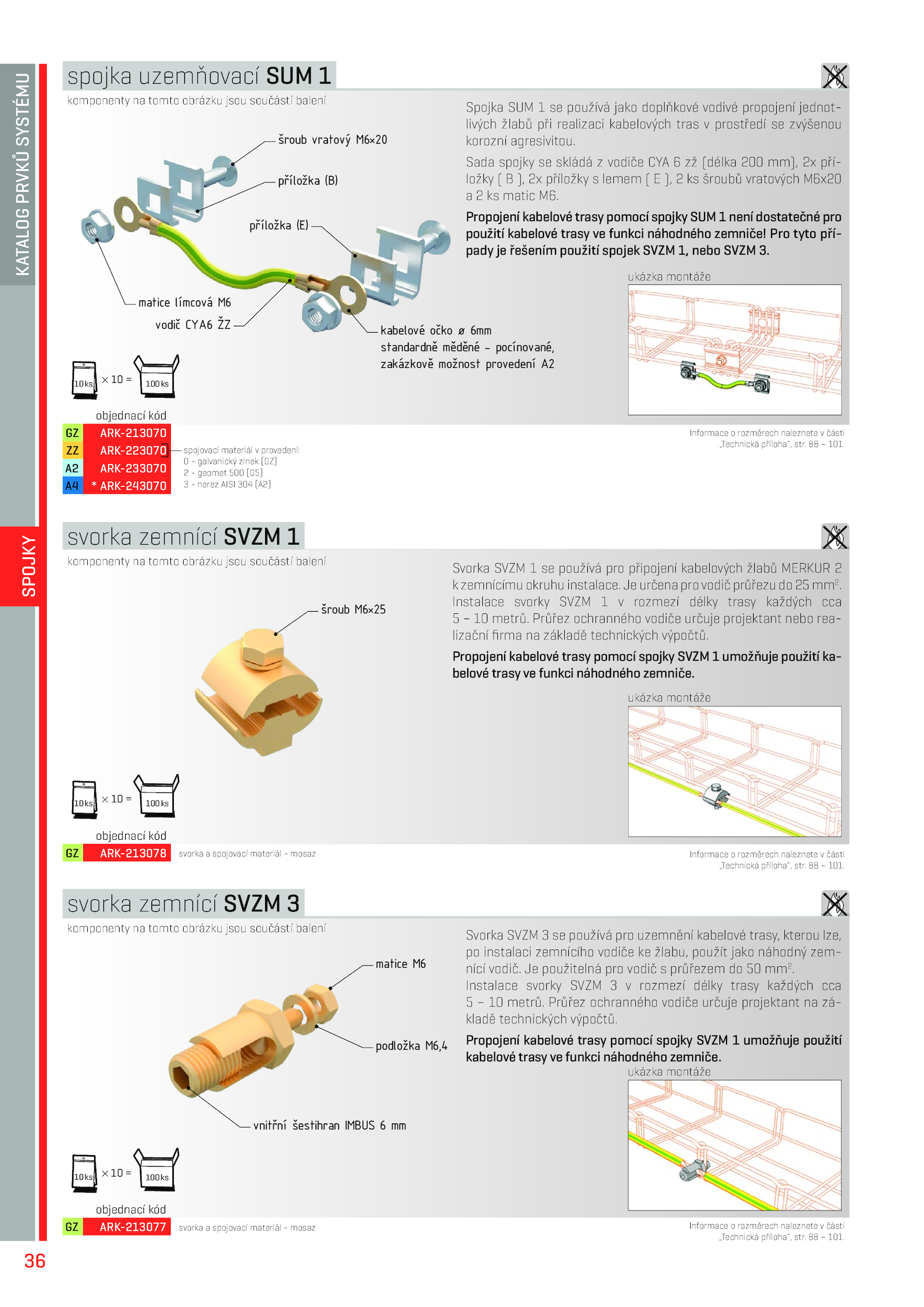

spojka uzemňovací SUM 1
příložka (E)
vodič CYA6 ŽZ
šroub vratový M6×20
kabelové očko 6mm
standardně měděné pocínované,
zakázkově možnost provedení A2
příložka (B)
matice límcová M6
Spojka SUM používá jako doplňkové vodivé propojení jednot-
livých žlabů při realizaci kabelových tras prostředí zvýšenou
korozní agresivitou.
Informace rozměrech naleznete části
„Technická příloha”, str.
Svorka SVZM používá pro uzemnění kabelové trasy, kterou lze,
po instalaci zemnícího vodiče žlabu, použít jako náhodný zem-
nící vodič. Průřez ochranného vodiče určuje projektant ne
bo rea-
lizační firma základě technických výpočtů.
Propojení kabelové trasy pomocí spojky SVZM umožňuje použití ka-
belové trasy funkci náhodného zemniče. 101.
ukázka montáže
ukázka montáže
100ks
10ks =
100ks
10ks =
komponenty tomto obrázku jsou součástí balení
komponenty tomto obrázku jsou součástí balení
svorka spojovací materiál mosaz
objednací kód
GZ ARK-213078
svorka spojovací materiál mosaz
objednací kód
GZ ARK-213077
objednací kód
GZ ARK-213070
ZZ ARK-223070
A2 ARK-233070
A4 ARK-243070
spojovací materiál provedení:
0 galvanický zinek (GZ)
2 geomet 500 (G5)
3 nerez AISI 304 (A2)
Informace rozměrech naleznete části
„Technická příloha”, str. použitelná pro vodič průřezem mm2
.
Propojení kabelové trasy pomocí spojky SUM není dostatečné pro
použití kabelové trasy funkci náhodného zemniče! Pro tyto pří-
pady řešením použití spojek SVZM nebo SVZM 3.
Sada spojky skládá vodiče CYA (délka 200 mm), pří-
ložky příložky lemem šroubů vratových M6x20
a matic M6. 101.
36
KATALOG
PRVKŮ
SYSTÉMU
SPOJKY
. 101. Průřez ochranného vodiče určuje projektant zá-
kladě technických výpočtů. určena pro vodič průřezu mm2
.
Propojení kabelové trasy pomocí spojky SVZM umožňuje použití
kabelové trasy funkci náhodného zemniče.
Instalace svorky SVZM rozmezí délky trasy každých cca
5 metrů.
ukázka montáže
100ks
10ks =
komponenty tomto obrázku jsou součástí balení
svorka zemnící SVZM 1
svorka zemnící SVZM 3
šroub M6×25
matice M6
podložka M6,4
vnitřní šestihran IMBUS mm
Svorka SVZM používá pro připojení kabelových žlabů MERKUR 2
k zemnícímu okruhu instalace.
Informace rozměrech naleznete části
„Technická příloha”, str.
Instalace svorky SVZM rozmezí délky trasy každých cca
5 met
rů
