komponenty tomto obrázku jsou součástí balení
ukázka montáže
objednací kód
GZ ARK-213067
ZZ ARK-223067
A2 ARK-233067
objednací kód
SZ ARK-223056
A2 ARK-233056
(*) prvky provedení jsou dodávány zakázkově,
informace ceně dostupnosti vyžádání. 58) využitím
oválných otvorů pásku. Pásek upevňuje žlabu pomocí šroubu vratového M6x16
a matice límcové (není součástí balení, str. využitím těchto otvorů spojka připevní po-
mocí šroubu vratového M6x16 límcové matice drátěnému
žlabu MERKUR konktétně dvojitého příčníku.

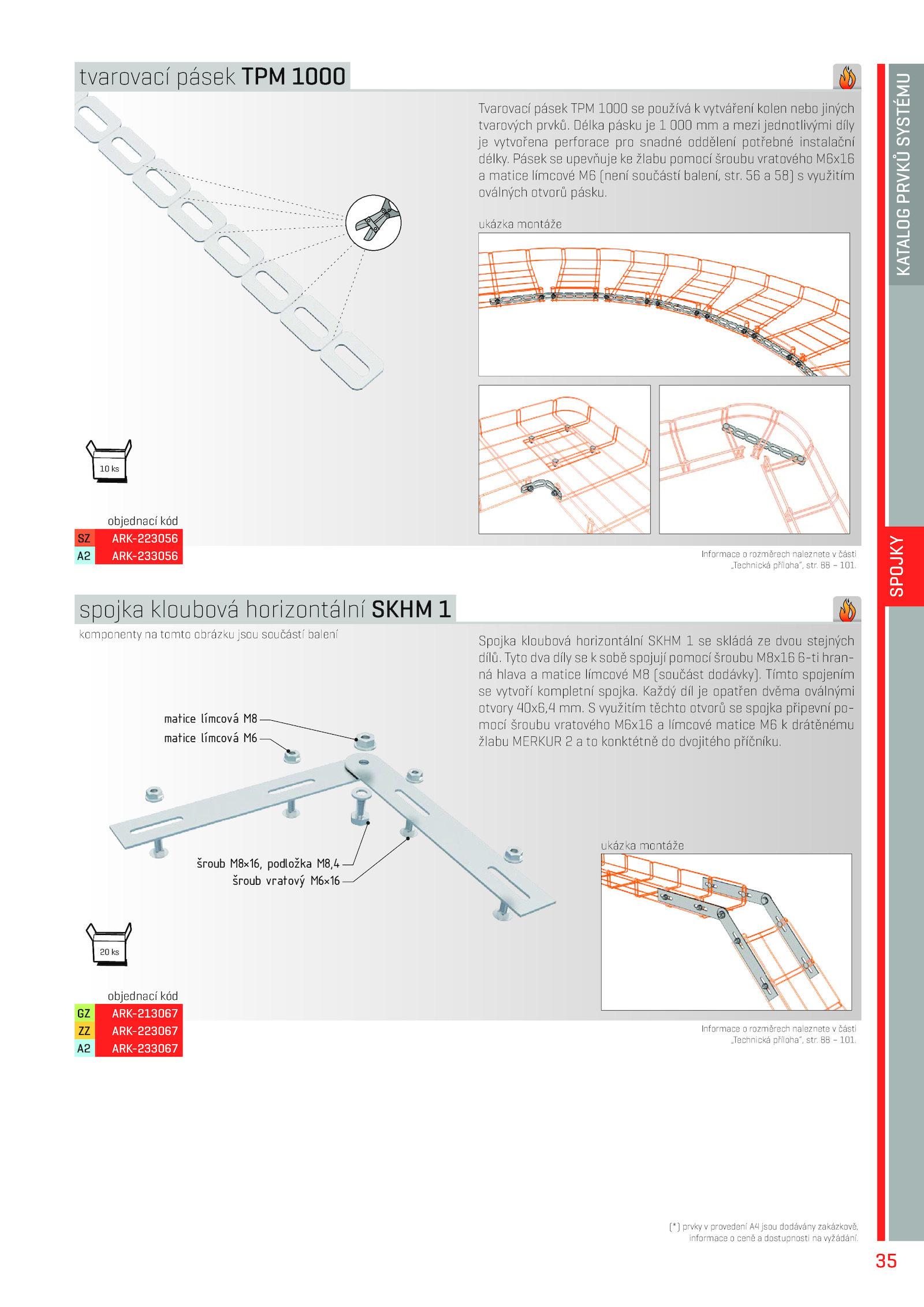

Tvarovací pásek TPM 1000 používá vytváření kolen nebo jiných
tvarových prvků.
Informace rozměrech naleznete části
„Technická příloha”, str. 101. Tyto dva díly sobě spojují pomocí šroubu M8x16 6-ti hran-
ná hlava matice límcové (součást dodávky). Tímto spojením
se vytvoří kompletní spojka. Každý díl opatřen dvěma oválnými
otvory 40x6,4 mm.spojka kloubová horizontální SKHM 1
tvarovací pásek TPM 1000
šroub vratový M6×16
matice límcová M8
matice límcová M6
šroub M8×16, podložka M8,4
Spojka kloubová horizontální SKHM skládá dvou stejných
dílů.
35
KATALOG
PRVKŮ
SYSTÉMU
SPOJKY
.
20 ks
10 ks
ukázka montáže
Informace rozměrech naleznete části
„Technická příloha”, str. 101. Délka pásku 000 mezi jednotlivými díly
je vytvořena perforace pro snadné oddělení potřebné instalační
délky
