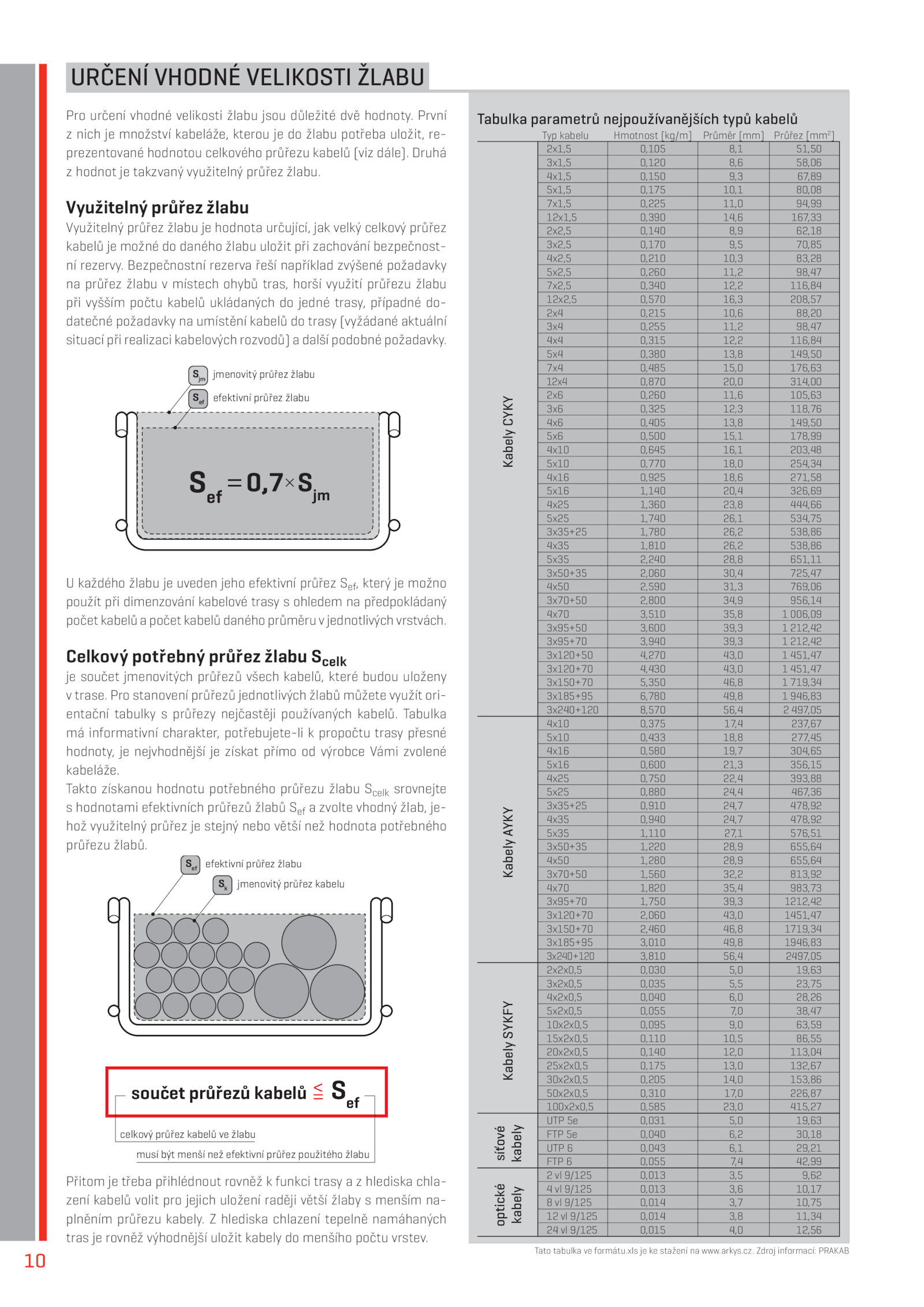

cz. První z nich množství kabeláže, kterou žlabu potřeba uložit, re- prezentované hodnotou celkového průřezu kabelů (viz dále). Celkový potřebný průřez žlabu Scelk je součet jmenovitých průřezů všech kabelů, které budou uloženy v trase. Tabulka parametrů nejpoužívanějších typů kabelů Typ kabelu Hmotnost [kg/m] Průměr [mm] Průřez [mm2 ] Kabely CYKY 2x1,5 0,105 8,1 51,50 3x1,5 0,120 8,6 58,06 4x1,5 0,150 9,3 67,89 5x1,5 0,175 10,1 80,08 7x1,5 0,225 11,0 94,99 12x1,5 0,390 14,6 167,33 2x2,5 0,140 8,9 62,18 3x2,5 0,170 9,5 70,85 4x2,5 0,210 10,3 83,28 5x2,5 0,260 11,2 98,47 7x2,5 0,340 12,2 116,84 12x2,5 0,570 16,3 208,57 2x4 0,215 10,6 88,20 3x4 0,255 11,2 98,47 4x4 0,315 12,2 116,84 5x4 0,380 13,8 149,50 7x4 0,485 15,0 176,63 12x4 0,870 20,0 314,00 2x6 0,260 11,6 105,63 3x6 0,325 12,3 118,76 4x6 0,405 13,8 149,50 5x6 0,500 15,1 178,99 4x10 0,645 16,1 203,48 5x10 0,770 18,0 254,34 4x16 0,925 18,6 271,58 5x16 1,140 20,4 326,69 4x25 1,360 23,8 444,66 5x25 1,740 26,1 534,75 3x35+25 1,780 26,2 538,86 4x35 1,810 26,2 538,86 5x35 2,240 28,8 651,11 3x50+35 2,060 30,4 725,47 4x50 2,590 31,3 769,06 3x70+50 2,800 34,9 956,14 4x70 3,510 35,8 006,09 3x95+50 3,600 39,3 212,42 3x95+70 3,940 39,3 212,42 3x120+50 4,270 43,0 451,47 3x120+70 4,430 43,0 451,47 3x150+70 5,350 46,8 719,34 3x185+95 6,780 49,8 946,83 3x240+120 8,570 56,4 497,05 Kabely AYKY 4x10 0,375 17,4 237,67 5x10 0,433 18,8 277,45 4x16 0,580 19,7 304,65 5x16 0,600 21,3 356,15 4x25 0,750 22,4 393,88 5x25 0,880 24,4 467,36 3x35+25 0,910 24,7 478,92 4x35 0,940 24,7 478,92 5x35 1,110 27,1 576,51 3x50+35 1,220 28,9 655,64 4x50 1,280 28,9 655,64 3x70+50 1,560 32,2 813,92 4x70 1,820 35,4 983,73 3x95+70 1,750 39,3 1212,42 3x120+70 2,060 43,0 1451,47 3x150+70 2,460 46,8 1719,34 3x185+95 3,010 49,8 1946,83 3x240+120 3,810 56,4 2497,05 Kabely SYKFY 2x2x0,5 0,030 5,0 19,63 3x2x0,5 0,035 5,5 23,75 4x2x0,5 0,040 6,0 28,26 5x2x0,5 0,055 7,0 38,47 10x2x0,5 0,095 9,0 63,59 15x2x0,5 0,110 10,5 86,55 20x2x0,5 0,140 12,0 113,04 25x2x0,5 0,175 13,0 132,67 30x2x0,5 0,205 14,0 153,86 50x2x0,5 0,310 17,0 226,87 100x2x0,5 0,585 23,0 415,27 síťové kabely UTP 0,031 5,0 19,63 FTP 0,040 6,2 30,18 UTP 0,043 6,1 29,21 FTP 0,055 7,4 42,99 optické kabely 2 9/125 0,013 3,5 9,62 4 9/125 0,013 3,6 10,17 8 9/125 0,014 3,7 10,75 12 9/125 0,014 3,8 11,34 24 9/125 0,015 4,0 12,56 Tato tabulka formátu. Bezpečnostní rezerva řeší například zvýšené požadavky na průřez žlabu místech ohybů tras, horší využití průřezu žlabu při vyšším počtu kabelů ukládaných jedné trasy, případné do- datečné požadavky umístění kabelů trasy (vyžádané aktuální situací při realizaci kabelových rozvodů) další podobné požadavky. Zdroj informací: PRAKAB URČENÍ VHODNÉ VELIKOSTI ŽLABU .10 Pro určení vhodné velikosti žlabu jsou důležité dvě hodnoty. efektivní průřez žlabu Sef < = součet průřezů kabelů celkový průřez kabelů žlabu musí být menší než efektivní průřez použitého žlabu Sef jmenovitý průřez kabelu Sk Přitom třeba přihlédnout rovněž funkci trasy hlediska chla- zení kabelů volit pro jejich uložení raději větší žlaby menším na- plněním průřezu kabely. hlediska chlazení tepelně namáhaných tras rovněž výhodnější uložit kabely menšího počtu vrstev. jmenovitý průřez žlabu Sjm efektivní průřez žlabu Sef = Sjm 0,7 Sef U každého žlabu uveden jeho efektivní průřez Sef, který možno použít při dimenzování kabelové trasy ohledem předpokládaný počet kabelů počet kabelů daného průměru jednotlivých vrstvách. Využitelný průřez žlabu Využitelný průřez žlabu hodnota určující, jak velký celkový průřez kabelů možné daného žlabu uložit při zachování bezpečnost- ní rezervy. Druhá z hodnot takzvaný využitelný průřez žlabu.arkys. Tabulka má informativní charakter, potřebujete-li propočtu trasy přesné hodnoty, nejvhodnější získat přímo vý­ robce Vámi zvolené kabeláže.xls stažení www. Takto získanou hodnotu potřebného průřezu žlabu Scelk srovnejte s hodnotami efektivních průřezů žlabů Sef zvolte vhodný žlab, je- hož využitelný průřez stejný nebo větší než hodnota potřebného průřezu žlabů. Pro stanovení průřezů jednotlivých žlabů můžete využít ori- entační tabulky průřezy nejčastěji používaných kabelů
