Provedení jističe
In
[A]
Ir
[A]
Ii
[A]
IN
1)
[%]
3VA10
16 320 OFF
20 320 OFF
25 320 OFF
32 320 OFF
40 400 OFF
50 500 OFF
63 630 OFF
80 800 OFF
100 100 000 OFF
3VA11
16 320 100, OFF
20 320 100, OFF
25 320 100, OFF
32 320 100, OFF
40 400 100, OFF
50 500 100, OFF
63 630 100, OFF
80 800 100, OFF
100 100 000 50, 100, OFF
125 125 250 50, 100, OFF
160 160 600 50, 100, OFF
1)
Platí pro 4pólová provedení.A12
Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
A

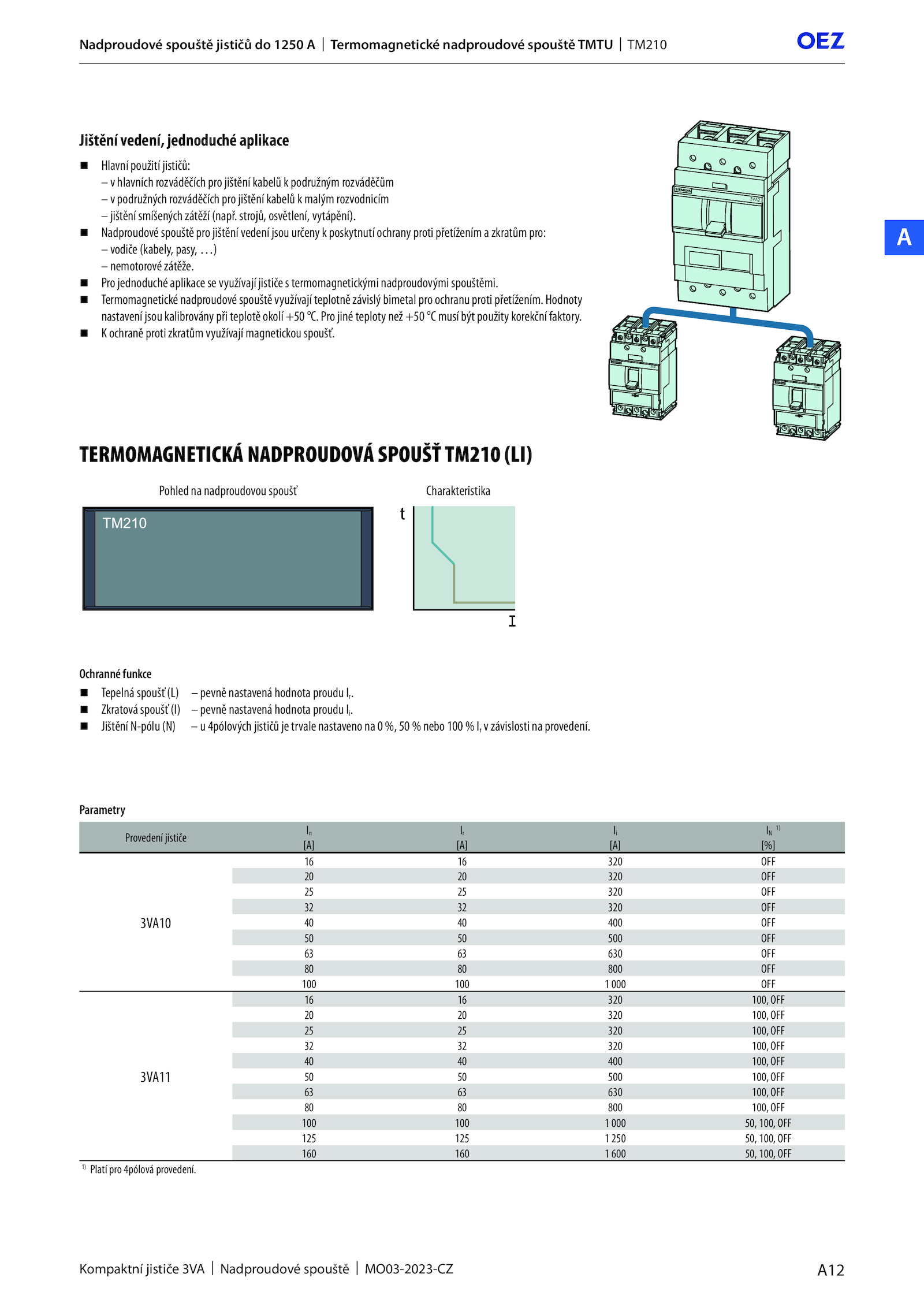

Nadproudové spouště jističů 1250 Termomagnetické nadproudové spouště TMTU TM210
Jištění vedení, jednoduché aplikace
TERMOMAGNETICKÁ NADPROUDOVÁ SPOUŠŤ TM210 (LI)
Ochranné funkce
Parametry
Pohled nadproudovou spoušť Charakteristika
Hlavní použití jističů:
– hlavních rozváděčích pro jištění kabelů podružným rozváděčům
– podružných rozváděčích pro jištění kabelů malým rozvodnicím
– jištění smíšených zátěží (např.
Tepelná spoušť (L) pevně nastavená hodnota proudu Ir.
Zkratová spoušť (I) pevně nastavená hodnota proudu Ii.
Jištění N-pólu (N) 4pólových jističů trvale nastaveno nebo 100 závislosti provedení. Pro jiné teploty než +50 musí být použity korekční faktory.
Pro jednoduché aplikace využívají jističe termomagnetickými nadproudovými spouštěmi. strojů, osvětlení, vytápění).
K ochraně proti zkratům využívají magnetickou spoušť.
Termomagnetické nadproudové spouště využívají teplotně závislý bimetal pro ochranu proti přetížením.
Nadproudové spouště pro jištění vedení jsou určeny poskytnutí ochrany proti přetížením zkratům pro:
– vodiče (kabely, pasy, …)
– nemotorové zátěže.
. Hodnoty
nastavení jsou kalibrovány při teplotě okolí +50 °C
