Poznámky redaktora
sjmenovitým
proudem 400 A
jistič 3VA2440-5.
Výkon motoru 200 kW
Jmenovitý proud motoru 348 A
Doba rozběhu s
Záběrný proud 400 A
Špičkový záběrný proud kA
Zkratový proud Ik“ 11,5 kA
ŘEŠENÍ
..
1) tepelná spoušť
přepínači nastavíme redukovaný proud hodnotu 340 která nejbližší
nižší jmenovitému proudu motoru (nelze překročit jmenovitý proud motoru 348 A)
přepínači nastavíme vypínací třídu (zpoždění tepelné spouště) 20E,
což odpovídá zpoždění tepelné spouště při 7,2 násobku jmenovitého redukovaného
proudu aby byl umožněn rozběh motoru
2) zkratová spoušť
přepínači nastavíme hodnotu Isd 8xIr, hodnota musí být vyšší než záběrný
proud 400 aby jistič nevypínal při spuštění drtičky
– pevně nastavené zpoždění spouště umožní spuštění motoru, jistič nebude
vypínat při špičkovém záběrném proudu kA
programu Sichr ověříme, zda nastavení vyhoví hlediska automatického
odpojení zdroje při poruše tomto případě jistič musí vypnout s)
–přizvolenémnastavenínadproudovéspouštěmusíbýthodnotaimpedančnísmyčky
nižší než 77,3 mΩ
– skutečná hodnota impedanční smyčky 47,8 mΩ, nastavení tedy vyhovující
Štítek nadproudové spouště (ilustrativní obrázek Sichru)
Údaje pro projekt
Jistič 3VA2440-5MN32-0AA0
Nastavení nadproudové spouště
Jmenovitý redukovaný proud 340 A
Vypínací třída 20E
Proud selektivní spouště Isd 720 A)
Proud zkratové spouště kA
VÝSLEDEK
ZADÁNÍ ZÁKLADNÍ PARAMETRY
Navrhujeme jištění motoru, který pohání drtičku koksu.
Maximální zkratový proud místě obvodu 11,5 kA. Zkratová spoušť okamžitá pevně nastavená kA.
Motor bude spínán stykačem.
Špičkový rozběhový proud motoru dosahuje kA.Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
C
Příklady Jištění motoru

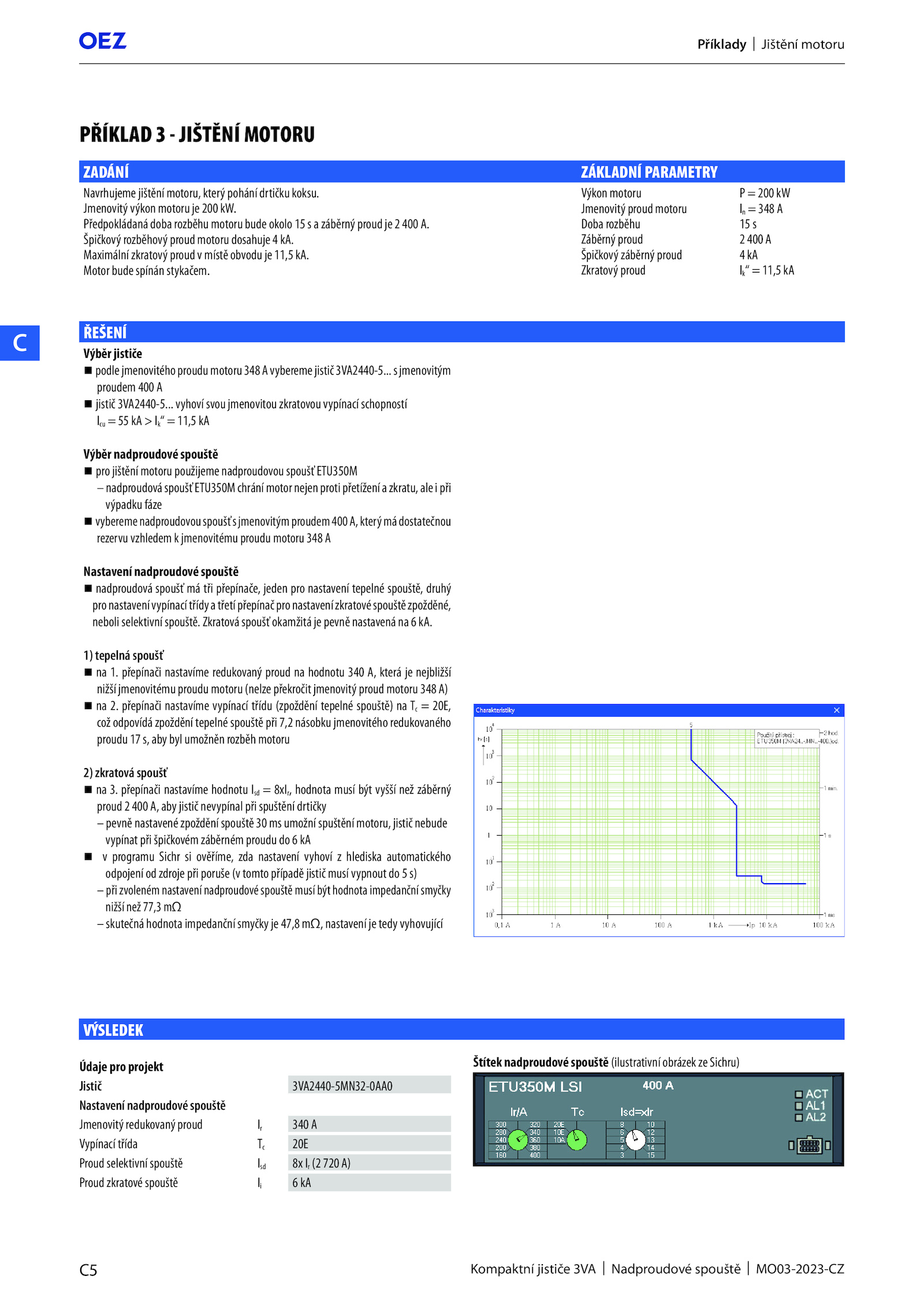

PŘÍKLAD JIŠTĚNÍ MOTORU
Výběr jističe
podlejmenovitéhoproudumotoru348Avyberemejistič3VA2440-5.
Jmenovitý výkon motoru 200 kW.. vyhoví svou jmenovitou zkratovou vypínací schopností
Icu Ik“ 11,5 kA
Výběr nadproudové spouště
pro jištění motoru použijeme nadproudovou spoušť ETU350M
–nadproudováspoušťETU350Mchránímotornejenprotipřetíženíazkratu,aleipři
výpadku fáze
vyberemenadproudovouspoušťsjmenovitýmproudem400A,kterýmádostatečnou
rezervu vzhledem jmenovitému proudu motoru 348 A
Nastavení nadproudové spouště
nadproudová spoušť tři přepínače, jeden pro nastavení tepelné spouště, druhý
pronastavenívypínacítřídyatřetípřepínačpronastavenízkratovéspouštězpožděné,
neboli selektivní spouště...
Předpokládaná doba rozběhu motoru bude okolo záběrný proud 400 A
