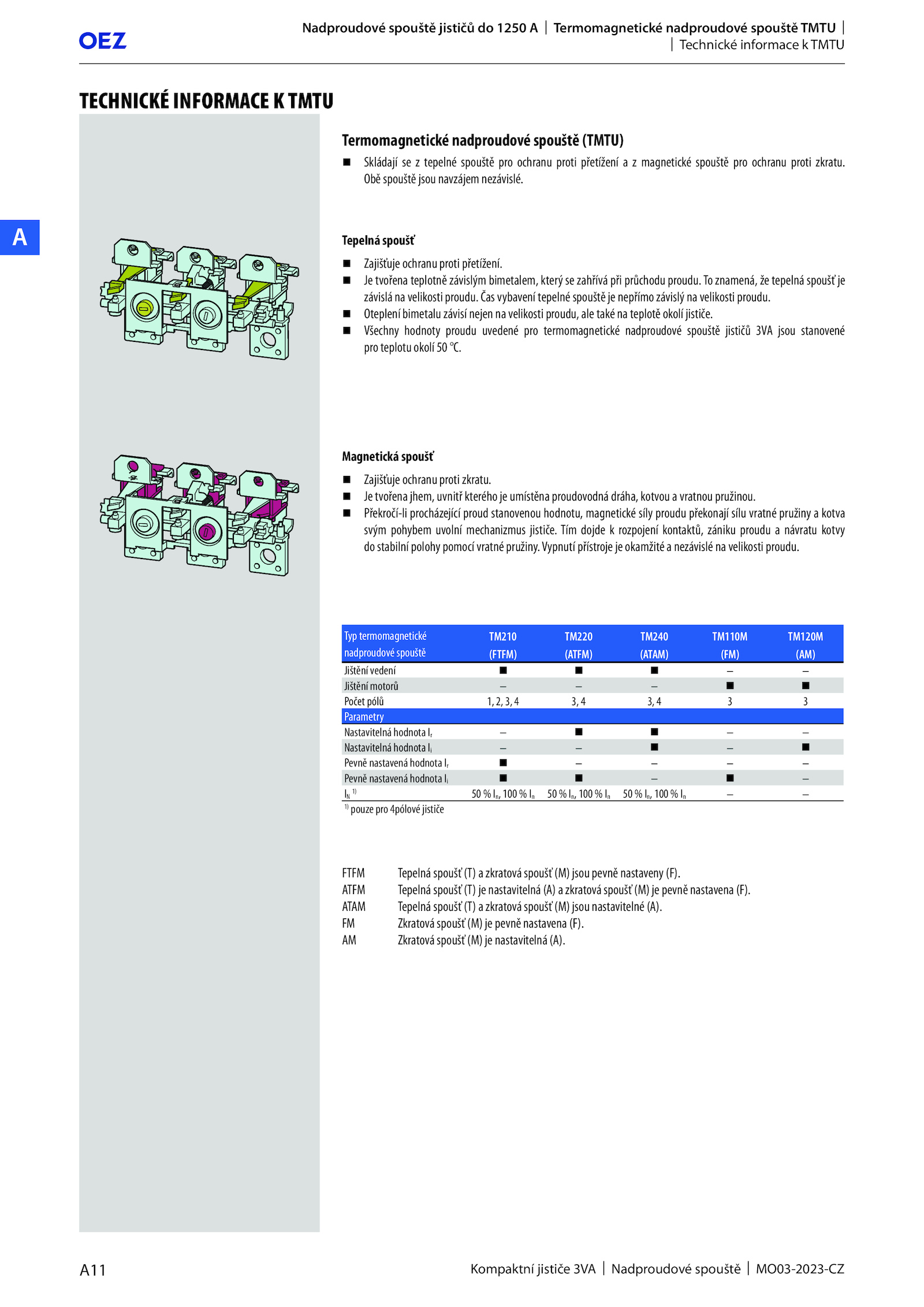

ATAM Tepelná spoušť (T) zkratová spoušť (M) jsou nastavitelné (A). Nadproudové spouště jističů 1250 Termomagnetické nadproudové spouště TMTU | | Technické informace TMTU . „Zajišťuje ochranu proti přetížení. AM Zkratová spoušť (M) nastavitelná (A).Vypnutí přístroje okamžité nezávislé velikosti proudu.A11 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ A TECHNICKÉ INFORMACE TMTU Termomagnetické nadproudové spouště (TMTU) Tepelná spoušť Magnetická spoušť „Skládají tepelné spouště pro ochranu proti přetížení magnetické spouště pro ochranu proti zkratu. „Je tvořena jhem, uvnitř kterého umístěna proudovodná dráha, kotvou vratnou pružinou. Čas vybavení tepelné spouště nepřímo závislý velikosti proudu. Typ termomagnetické nadproudové spouště TM210 TM220 TM240 TM110M TM120M (FTFM) (ATFM) (ATAM) (FM) (AM) Jištění vedení – Jištění motorů „ Počet pólů 3 Parametry Nastavitelná hodnota – Nastavitelná hodnota „ Pevně nastavená hodnota – Pevně nastavená hodnota – IN 1) 50 In, 100 In, 100 In, 100 – 1) pouze pro 4pólové jističe FTFM Tepelná spoušť (T) zkratová spoušť (M) jsou pevně nastaveny (F). „Oteplení bimetalu závisí nejen velikosti proudu, ale také teplotě okolí jističe. FM Zkratová spoušť (M) pevně nastavena (F). Obě spouště jsou navzájem nezávislé.To znamená, tepelná spoušť je závislá velikosti proudu. „Zajišťuje ochranu proti zkratu. „Je tvořena teplotně závislým bimetalem, který zahřívá při průchodu proudu. Tím dojde rozpojení kontaktů, zániku proudu návratu kotvy do stabilní polohy pomocí vratné pružiny. „Překročí-li procházející proud stanovenou hodnotu, magnetické síly proudu překonají sílu vratné pružiny kotva svým pohybem uvolní mechanizmus jističe. „Všechny hodnoty proudu uvedené pro termomagnetické nadproudové spouště jističů 3VA jsou stanovené pro teplotu okolí °C. ATFM Tepelná spoušť (T) nastavitelná (A) zkratová spoušť (M) pevně nastavena (F)
