5.
SX
SX
RH
T3
230 AC
AMP
Koaxiální
kabel Ω
LPZ 0B
FLP-B+C MAXI V/…
SX-090-F75
. Základní ochranný princip přijímacího systému vy-
cházející 62305-3 ed.6
Ochrana koaxiálních systémů

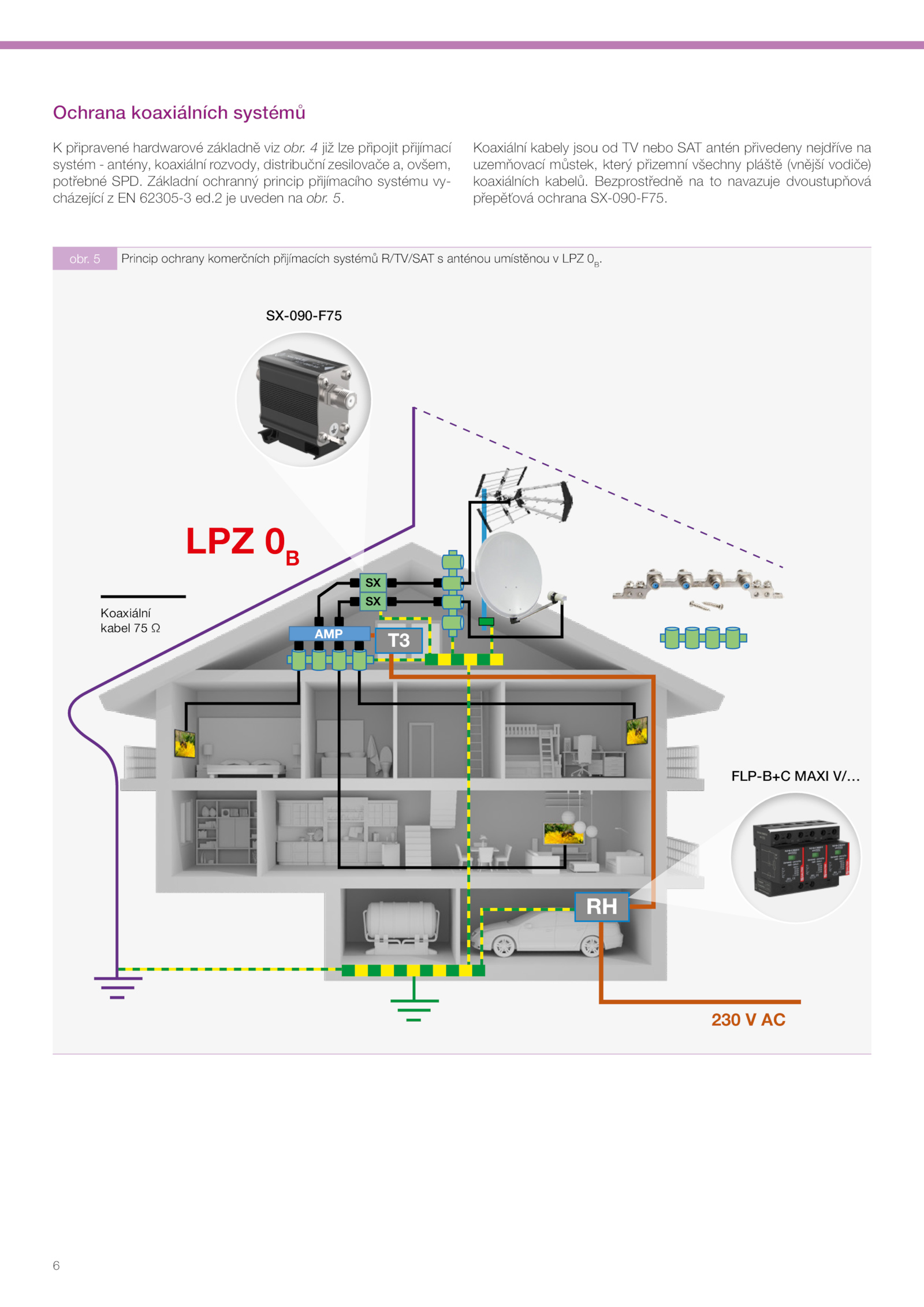

K připravené hardwarové základně viz obr. Princip ochrany komerčních přijímacích systémů R/TV/SAT anténou umístěnou LPZ 0B
. již lze připojit přijímací
systém antény, koaxiální rozvody, distribuční zesilovače ovšem,
potřebné SPD.
obr.2 uveden obr.
Koaxiální kabely jsou nebo SAT antén přivedeny nejdříve na
uzemňovací můstek, který přizemní všechny pláště (vnější vodiče)
koaxiálních kabelů. Bezprostředně navazuje dvoustupňová
přepěťová ochrana SX-090-F75
