Tento kabel (koaxiální nebo
datový) tak stává paralelní cestou pro svedení části bleskové
energie, což následek nejen poškození připojené technolo-
gie, ale riziko požáru, úrazu přepětím atp. Běžné anténní systémy nemohou zaručit galvanické
ani vzdálenostní (s) oddělení těla antény (spojeného konstrukčně
s nosičem antén) signálového kabelu. zóně
LPZ 0A) takových případech často stávají hlavním bleskosvo-
dem objektu. Prostory vhodné pro umístění antén objektu bez LPS. Tento prostor vymezen dle obrázku 3. Když příjmové
podmínky dovolí, může být určitou alternativou umístění přijímací
antény prostoru, který samotným objektem chráněn před
přímým úderem blesku. Uvážíme-li běžné hod-
noty odporu uzemnění zejména indukční reaktanční charakteris-
tiku obvyklého systému uzemnění mezi takto umístěným anténním
nosičem zemnícím bodem, tvoří paralelní proudová cesta koa-
xiálním (datovým) kabelem nezanedbatelnou část vodivé sítě mezi
anténou zemí pro přenos energie atmosférického výboje.
Nosiče antén umístěné klasicky nad střechou objektu (tj. hlediska účinné ochrany zdraví majetku
však takové instalace nelze příliš doporučit.
Pokud objekt zcela bez systému LPS (bleskosvodu) anténa
musí být umístěna nad ním, potom vhodné alespoň anténní-
mu systému vybudovat zvláštní, jednoduchý LPS.

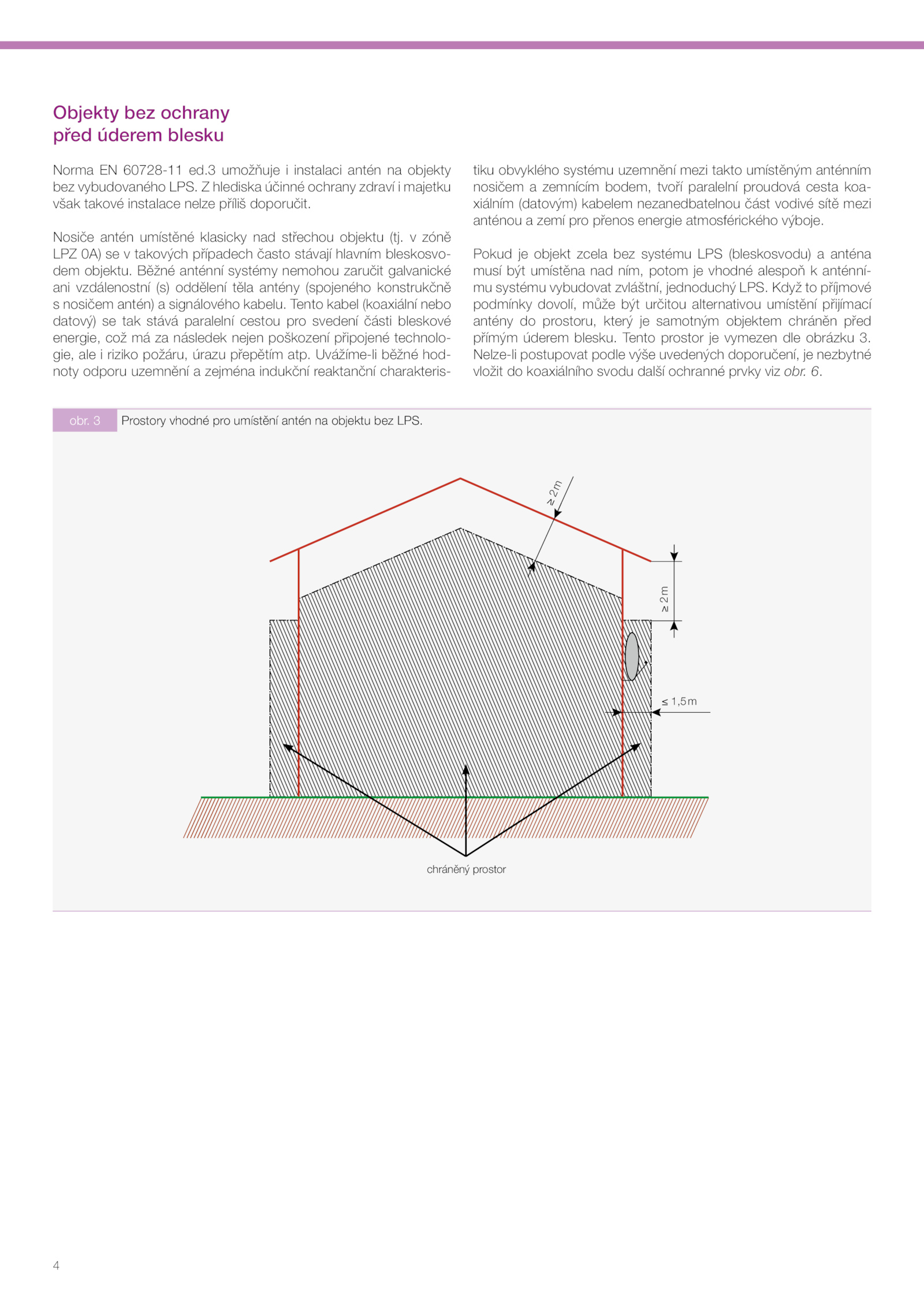

Objekty bez ochrany
před úderem blesku
Norma 60728-11 ed. 6.4
≥
2
m
≥
2
m
≤ 1,5m
chráněný prostor
obr.
.3 umožňuje instalaci antén objekty
bez vybudovaného LPS.
Nelze-li postupovat podle výše uvedených doporučení, nezbytné
vložit koaxiálního svodu další ochranné prvky viz obr
