Application
Change cable ducting from
horizontal vertical see page
39. 38.
Použití
Slouží odbočení žlabu viz str. 39. 39.22
KABELOVÉ
ŽLABY
PLECHOVÉ
/
PLATE
CABLE
TRAYS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED G
LAKOVÁNÍ POLYESTER VNĚJŠÍ STRANY
SPRAYED COATING POLYESTER FROM THE EXTERNAL PART
KOLENO VNITŘNÍ
INTERNAL BRANCH
KOLENO VNĚJŠÍ
EXTERNAL BRANCH
KVN 125/100 1101525 125 225 0,78
KVN 250/100 1101526 250 225 0,97
KVN 400/100 1101527 400 225 1,46
KVN 500/100 1101528 500 225 1,89
KVN 125/100 1111525 125 225 0,80
KVN 250/100 1111526 250 225 1,00
KVN 400/100 1111527 400 225 1,50
KVN 500/100 1111528 500 225 1,95
KVJ 125/100 1101325 125 125 0,72
KVJ 250/100 1101326 250 125 0,86
KVJ 400/100 1101327 400 125 1,26
KVJ 500/100 1101328 500 125 1,36
KVJ 125/100 1111325 125 125 0,74
KVJ 250/100 1111326 250 125 0,89
KVJ 400/100 1111327 400 125 1,30
KVJ 500/100 1111328 500 125 1,42
A šířka
A šířka
výška heigh
100
výška heigh
100

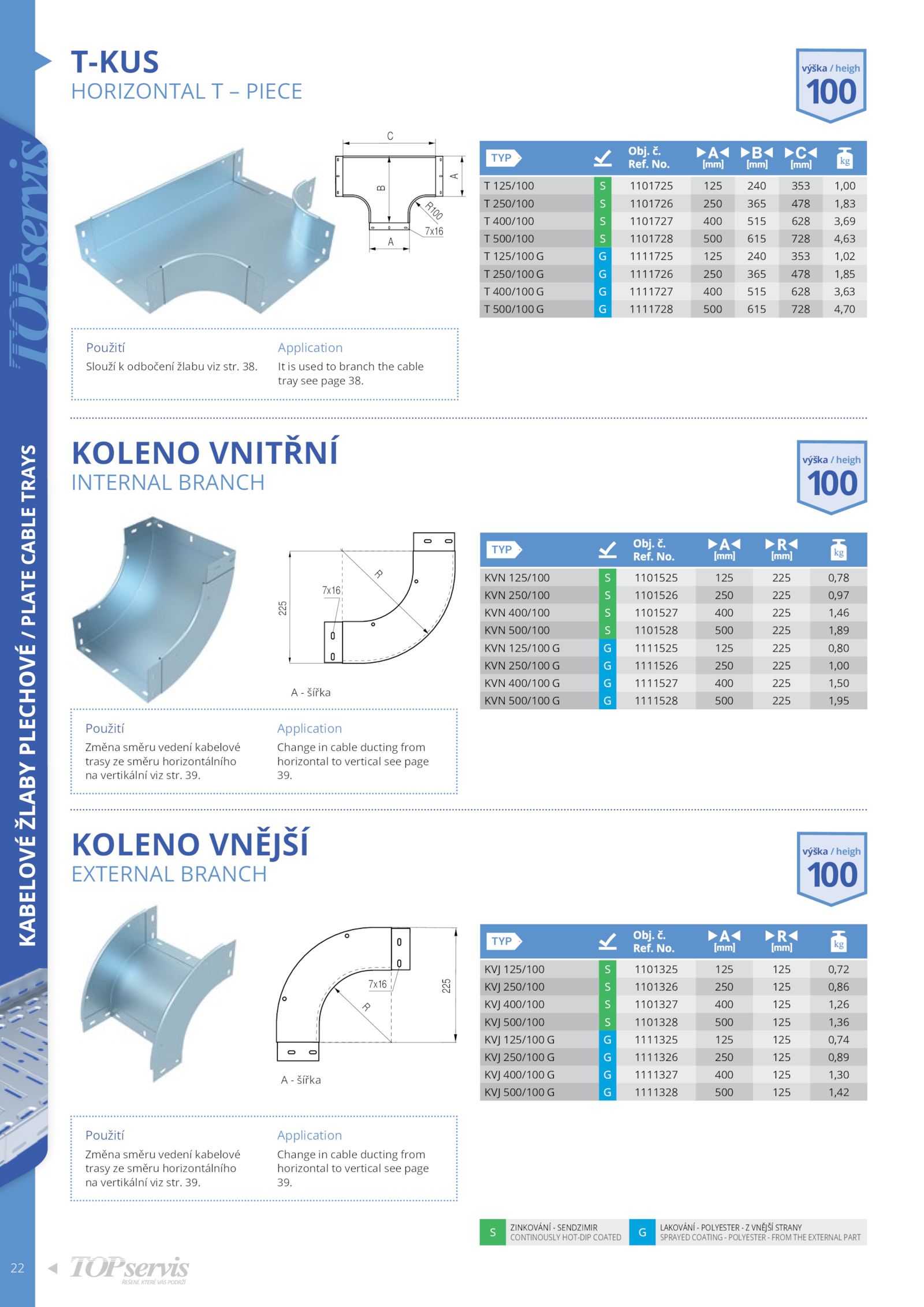

T-KUS
HORIZONTAL PIECE
T 125/100 1101725 125 240 353 1,00
T 250/100 1101726 250 365 478 1,83
T 400/100 1101727 400 515 628 3,69
T 500/100 1101728 500 615 728 4,63
T 125/100 1111725 125 240 353 1,02
T 250/100 1111726 250 365 478 1,85
T 400/100 1111727 400 515 628 3,63
T 500/100 1111728 500 615 728 4,70
výška heigh
100
A
1
0
0
A
A
B
R
1
0
0
A
A
B
R
1
0
0
A
C
C
C
A
B
R
1
0
0
0 T-KUS 200/200/85 T-KUS 200/200/110 T-KUS 200/200/110
7x16
7x16
7x16
R
R
7x16
7x16
225
175
R
7x16
225
Použití
Změna směru vedení kabelové
trasy směru horizontálního
na vertikální viz str.
Application
It used branch the cable
tray see page 38.
Použití
Změna směru vedení kabelové
trasy směru horizontálního
na vertikální viz str.
Application
Change cable ducting from
horizontal vertical see page
39
