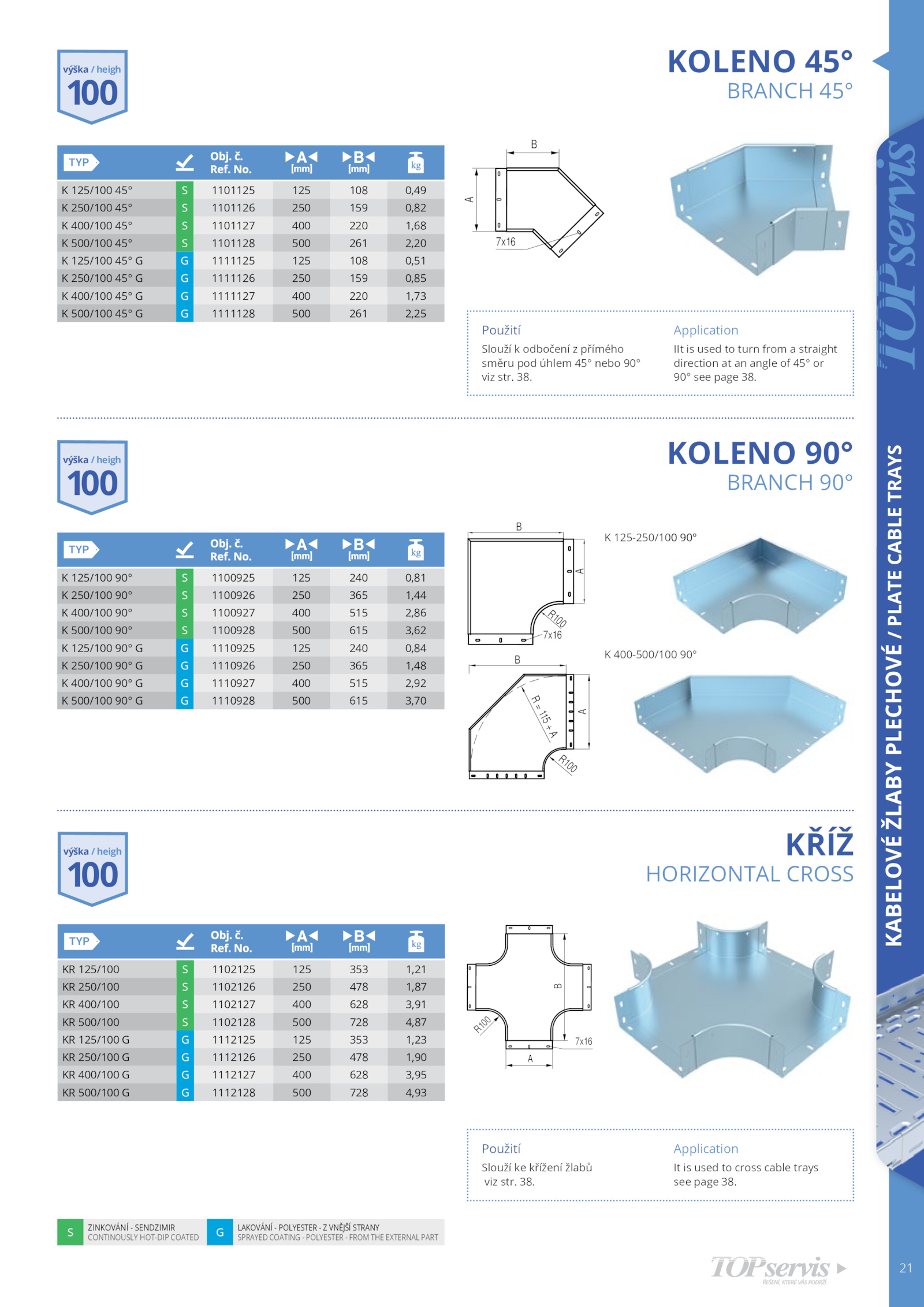

21
KABELOVÉ
ŽLABY
PLECHOVÉ
/
PLATE
CABLE
TRAYS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED G
LAKOVÁNÍ POLYESTER VNĚJŠÍ STRANY
SPRAYED COATING POLYESTER FROM THE EXTERNAL PART
KOLENO 90°
BRANCH 90°
KOLENO 45°
BRANCH 45°
výška heigh
100
výška heigh
100
K 125/100 90° 1100925 125 240 0,81
K 250/100 90° 1100926 250 365 1,44
K 400/100 90° 1100927 400 515 2,86
K 500/100 90° 1100928 500 615 3,62
K 125/100 90° 1110925 125 240 0,84
K 250/100 90° 1110926 250 365 1,48
K 400/100 90° 1110927 400 515 2,92
K 500/100 90° 1110928 500 615 3,70
K 125/100 45° 1101125 125 108 0,49
K 250/100 45° 1101126 250 159 0,82
K 400/100 45° 1101127 400 220 1,68
K 500/100 45° 1101128 500 261 2,20
K 125/100 45° 1111125 125 108 0,51
K 250/100 45° 1111126 250 159 0,85
K 400/100 45° 1111127 400 220 1,73
K 500/100 45° 1111128 500 261 2,25
KOLENO 200/60 45° KOLENO 200/85 45° KOLENO 250/100 45° KOLENO 200/100 45°
B B
7x16
A
7x16
A
7x16
A
7x16
A
A
B
R100
7x16
A
R
=
1
1
5
+
A
B
R100
K 125-250/100 90°
K 400-500/100 90°
KŘÍŽ
HORIZONTAL CROSS
KR 125/100 1102125 125 353 1,21
KR 250/100 1102126 250 478 1,87
KR 400/100 1102127 400 628 3,91
KR 500/100 1102128 500 728 4,87
KR 125/100 1112125 125 353 1,23
KR 250/100 1112126 250 478 1,90
KR 400/100 1112127 400 628 3,95
KR 500/100 1112128 500 728 4,93
výška heigh
100
7x16 7x16 7x16 7x16
KŘÍŽ 200/200/60
B
A
R100
B
A
R100
KŘÍŽ 200/200/85
B
A
R100
KŘÍŽ 250/250/100
B
A
R100
KŘÍŽ 200/200/110
Použití
Slouží odbočení přímého
směru pod úhlem 45° nebo 90°
viz str.
Application
It used cross cable trays
see page 38.
.
Použití
Slouží křížení žlabů
viz str. 38. 38.
Application
IIt used turn from straight
direction angle 45° or
90° see page 38
