s. Připojovací CIB svorkovnice umístěna pod
horním krytem modulu.cz www. 1,5mm2
Napájení modulu
Napájení komunikace 24V (27V) sběrnice CIB
Maximální odběr 25mA
Typický/Maximální příkon 2W
Jištění interní Ne
Galvanické oddělení Ne
Rozměry hmotnost
Rozměry 90×80×31mm
Hmotnost 100g
Objednací údaje
TXN 133 C-AQ-0006R-M; CIB, čidlo koncentrace CO2
, RH, iVOC, teploty
.tecomat.
• Velmi dobře koresponduje počtem lidi pohybujících v
uzavřených prostorách.
• Skleníky, pěstírny hub, sklady ovoce. Proto vhodné pro:
• Systémy kontrolující kvalitu vzduchu.
Připojení
• Čidlo realizované jako standardní jednotka na
dvouvodičovou sběrnici CIB, která zabezpečuje komunikaci
a napájení celého čidla. nízkoenergetických stavbách.
• Monitoring řízeni potravinářských procesů kvašení, zrání.cz Teco a.
Příklad zapojení
C-AQ-0006R
CIB
Parametry čidla oxidu uhličitého (CO2
)
Princip senzoru NDIR
Pracovní rozsah 0–2 000ppm/ 0–5 000ppm
Základní přesnost měření ±35ppm ±5%
Rozlišení 1ppm
Náběh čidla Max 1min.tecomat.
• Řízenou ventilaci kancelářích, kinech, hotelech,
nemocnicích, tělocvičnách, školách apod.
• Chovatelské podniky, kde dochází vysoké koncentraci zvířat.
• Řízení rekuperace mj. Příklad připojení modulu zobrazen
na obrázku.
• Detekuje oxid uhličitý CO2
, relativní vlhkost RH, těkavé
organické látky VOC teplotu vzduchu T.
Skoková odezva 80s
Parametry čidla RH
Princip senzoru Kapacitní polymer
Pracovní rozsah 0–100 RH
Základní přesnost měření ±3,5% pro 20–80%
±6% pro 0–100%
Rozlišení 0,1% RH
Parametry teploty
Pracovní rozsah 0–40°C
Základní přesnost měření ±0,4°C
Rozlišení 0,1°C
Parametry čidla iVOC
Pracovní rozsah 450–2 000ppm
Rozlišení 1ppm
Provozní instalační podmínky
Pracovní teplota +50 °C
Skladovací teplota –25 +60 °C
Elektrická pevnost dle 60730
Stupeň krytí (IEC 529) IP22
Kategorie přepětí II
Stupeň znečištění
dle ČSN EN60664-1:2008
2
Pracovní poloha svislá
Instalace stěnu
Připojení CIB Šroubovací svorkovnice
max.
Použití
• Obsah CO2
ve vzduchu velmi dobrou vypovídací
schopnost vydýchanosti vnitřního vzduchu uzavřených
prostorách., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat.
• Vestavěné auto kalibrační funkce senzorů zaručují
dlouhodobou stabilitu měření.com

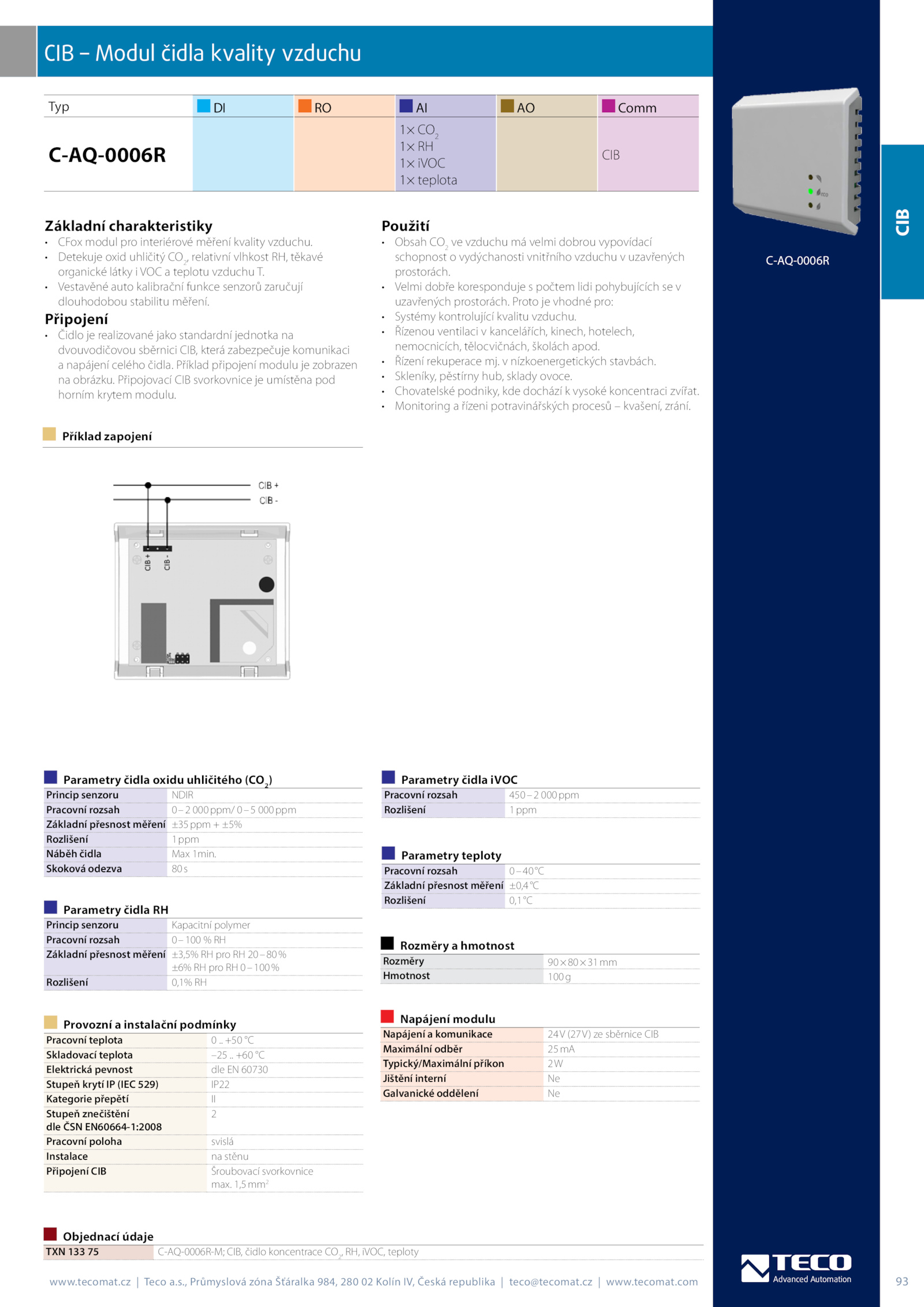

CIB Modul čidla kvality vzduchu
Typ Comm
C-AQ-0006R
1× CO2
1× RH
1× iVOC
1× teplota
CIB
Základní charakteristiky
• CFox modul pro interiérové měření kvality vzduchu.Advanced Automation 93
