tecomat.
C-RI-0401I
Objednací údaje
TXN 133 47.tecomat., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat.
• Sběrnice CIB přivádí modulu průchodkou
dvouvodičovým kabelem průměru 7mm.
Použití
• Modul primárně určen pro měření venkovního osvětlení.92 C-RI-0401I, CIB kombinovaný modul pro měření venkovního osvětlení teploty
Senzor teploty
Počet 1
Galvanické oddělení Ne
Rozlišení bit
Senzor osvětlení
Počet 1
Galvanické oddělení Ne
Rozlišení bit
Měřené rozsahy
Typ čidla Rozsah Přesnost
Pt1000 W100=1.385 –90 320°C bit/< 2%
Měřené rozsahy
Typ čidla Rozsah Přesnost
Fotodioda 0–50 000 bit/< 5%
Napájení
Napájení komunikace (27V) sběrnice CIB
Jmenovitý odběr mA
Maximální příkon 0.5 W
Jištění interní Ne
Příklad zapojení

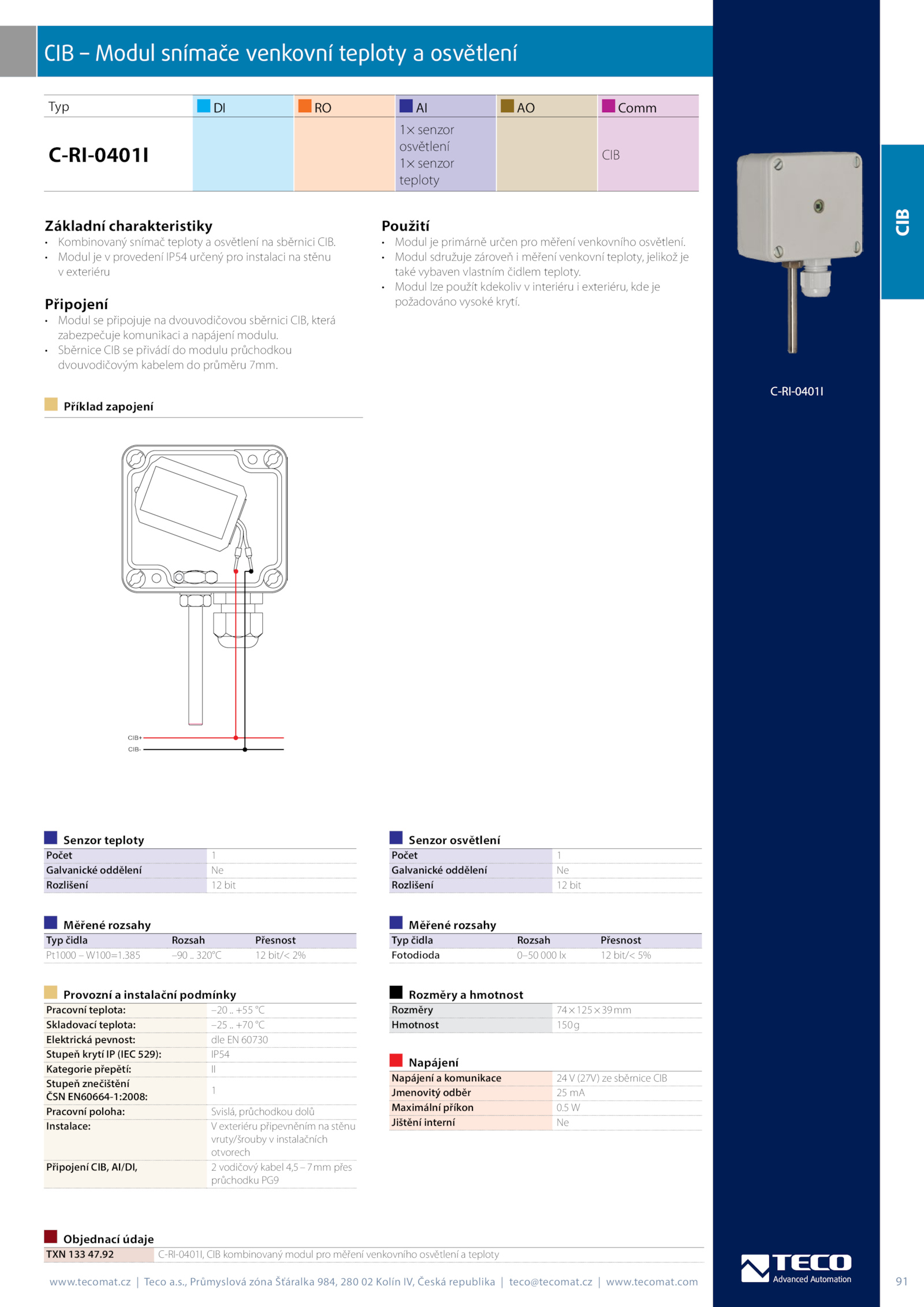

CIB Modul snímače venkovní teploty osvětlení
Typ Comm
C-RI-0401I
1× senzor
osvětlení
1× senzor
teploty
CIB
CIB
.cz www.com
Rozměry hmotnost
Rozměry 74×125×39mm
Hmotnost 150g
Provozní instalační podmínky
Pracovní teplota: –20 +55 °C
Skladovací teplota: –25 +70 °C
Elektrická pevnost: dle 60730
Stupeň krytí (IEC 529): IP54
Kategorie přepětí: II
Stupeň znečištění
ČSN EN60664-1:2008:
1
Pracovní poloha: Svislá, průchodkou dolů
Instalace: exteriéru připevněním stěnu
vruty/šrouby instalačních
otvorech
Připojení CIB, AI/DI, vodičový kabel 4,5–7mm přes
průchodku PG9
Základní charakteristiky
• Kombinovaný snímač teploty osvětlení sběrnici CIB.
• Modul lze použít kdekoliv interiéru exteriéru, kde je
požadováno vysoké krytí.cz Teco a.s.Advanced Automation 91
www.
• Modul sdružuje zároveň měření venkovní teploty, jelikož je
také vybaven vlastním čidlem teploty.
• Modul provedení IP54 určený pro instalaci stěnu
v exteriéru
Připojení
• Modul připojuje dvouvodičovou sběrnici CIB, která
zabezpečuje komunikaci napájení modulu
