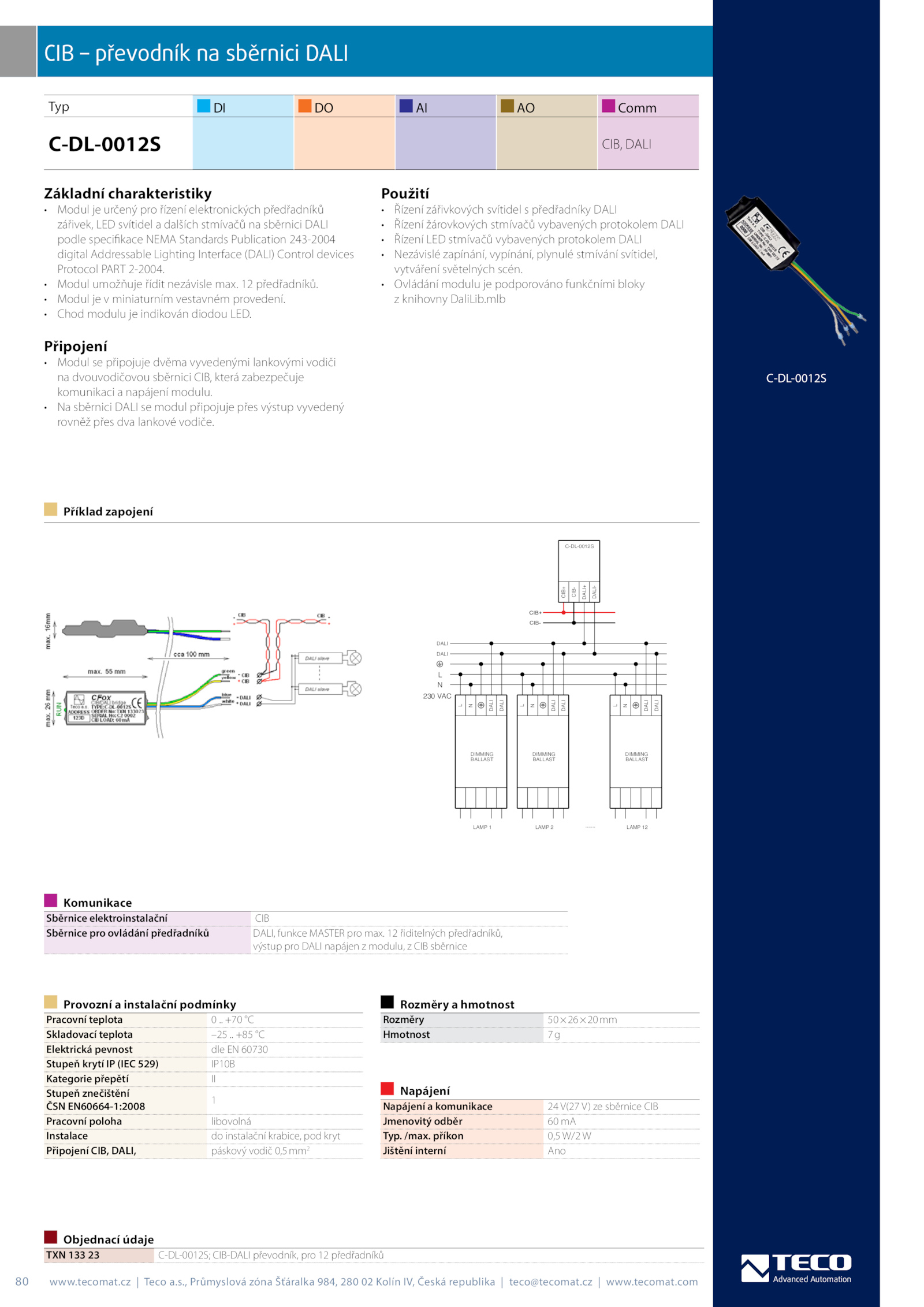

tecomat.com Základní charakteristiky • Modul určený pro řízení elektronických předřadníků zářivek, LED svítidel dalších stmívačů sběrnici DALI podle specifikace NEMA Standards Publication 243-2004 digital Addressable Lighting Interface (DALI) Control devices Protocol PART 2-2004. Použití • Řízení zářivkových svítidel předřadníky DALI • Řízení žárovkových stmívačů vybavených protokolem DALI • Řízení LED stmívačů vybavených protokolem DALI • Nezávislé zapínání, vypínání, plynulé stmívání svítidel, vytváření světelných scén..mlb Provozní instalační podmínky Pracovní teplota +70 °C Skladovací teplota –25 +85 °C Elektrická pevnost dle 60730 Stupeň krytí (IEC 529) IP10B Kategorie přepětí II Stupeň znečištění ČSN EN60664-1:2008 1 Pracovní poloha libovolná Instalace instalační krabice, pod kryt Připojení CIB, DALI, páskový vodič 0,5mm2 Rozměry hmotnost Rozměry 50×26×20mm Hmotnost 7g Napájení Napájení komunikace V(27 sběrnice CIB Jmenovitý odběr mA Typ. předřadníků. příkon 0,5 W/2 W Jištění interní Ano Objednací údaje TXN 133 C-DL-0012S; CIB-DALI převodník, pro předřadníků Komunikace Sběrnice elektroinstalační CIB Sběrnice pro ovládání předřadníků DALI, funkce MASTER pro max. • Chod modulu indikován diodou LED.s. řiditelných předřadníků, výstup pro DALI napájen modulu, CIB sběrnice C-DL-0012S L N 230 VAC CIB+ L L L DALI- DALI DALI DALI DALI DALI DALI DALI+ CIB- N N N C-DL-0012S DIMMING BALLAST DIMMING BALLAST DIMMING BALLAST LAMP LAMP 12 LAMP 2 DALI DALI . CIB převodník sběrnici DALI Typ Comm C-DL-0012S CIB, DALI Příklad zapojení . Připojení • Modul připojuje dvěma vyvedenými lankovými vodiči na dvouvodičovou sběrnici CIB, která zabezpečuje komunikaci napájení modulu. /max.. • Ovládání modulu podporováno funkčními bloky z knihovny DaliLib. • sběrnici DALI modul připojuje přes výstup vyvedený rovněž přes dva lankové vodiče.Advanced Automation 80 www..cz Teco a..., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat. • Modul umožňuje řídit nezávisle max.tecomat..cz www. • Modul miniaturním vestavném provedení
