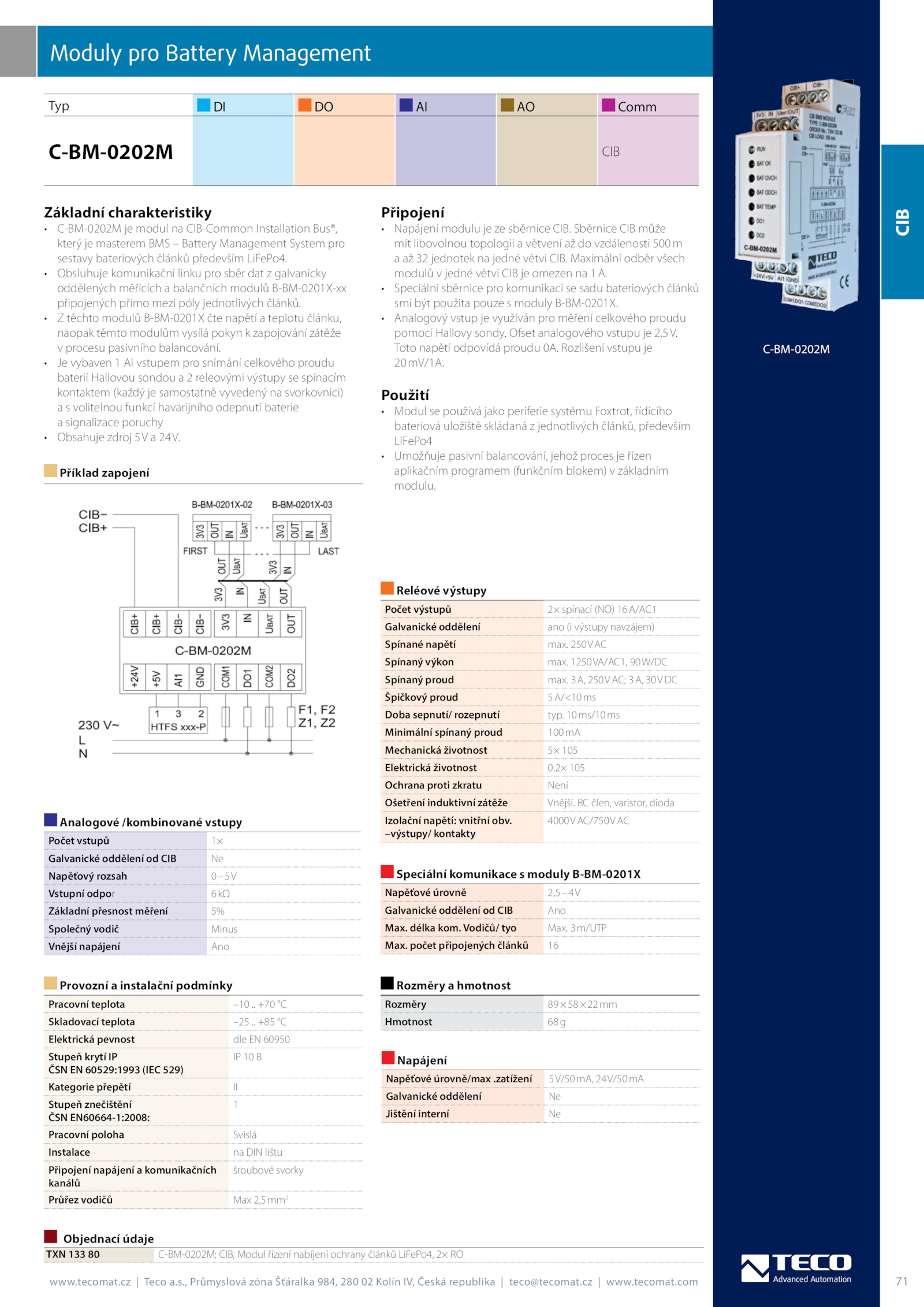

cz Teco a.s.tecomat. Ofset analogového vstupu 2,5V. · vybaven vstupem pro snímání celkového proudu baterií Hallovou sondou releovými výstupy spínacím kontaktem (každý samostatně vyvedený svorkovnici) a volitelnou funkcí havarijního odepnutí baterie a signalizace poruchy · Obsahuje zdroj 24V. Připojení · Napájení modulu sběrnice CIB. počet připojených článků 16 Provozní instalační podmínky Pracovní teplota –10 +70 °C Skladovací teplota –25 +85 °C Elektrická pevnost dle 60950 Stupeň krytí IP ČSN 60529:1993 (IEC 529) IP B Kategorie přepětí II Stupeň znečištění ČSN EN60664-1:2008: 1 Pracovní poloha Svislá Instalace DIN lištu Připojení napájení komunikačních kanálů šroubové svorky Průřez vodičů Max 2,5mm2 Objednací údaje TXN 133 C-BM-0202M; CIB, Modul řízení nabíjení ochrany článků LiFePo4, RO Napájení Napěťové úrovně/max . člen, varistor, dioda Izolační napětí: vnitřní obv. 3m/UTP Max. Použití · Modul používá jako periferie systému Foxtrot, řídícího bateriová uložiště skládaná jednotlivých článků, především LiFePo4 · Umožňuje pasivní balancování, jehož proces řízen aplikačním programem (funkčním blokem) základním modulu. Maximální odběr všech modulů jedné větvi CIB omezen 1A.Advanced Automation 71 www. Vodičů/ tyo Max. · Analogový vstup využíván pro měření celkového proudu pomocí Hallovy sondy. Rozlišení vstupu je 20mV/1A., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat. délka kom. Příklad zapojení Reléové výstupy Počet výstupů spínací (NO) 16A/AC1 Galvanické oddělení ano výstupy navzájem) Spínané napětí max.com C-BM-0202M Moduly pro Battery Management Typ Comm C-BM-0202M CIB Základní charakteristiky · C-BM-0202M modul CIB-Common Installation Bus®, který masterem BMS Battery Management System pro sestavy bateriových článků především LiFePo4. 250VAC Spínaný výkon max. Sběrnice CIB může mít libovolnou topologii větvení vzdálenosti 500m a jednotek jedné větvi CIB.tecomat. 10ms/10ms Minimální spínaný proud 100mA Mechanická životnost 105 Elektrická životnost 0,2× 105 Ochrana proti zkratu Není Ošetření induktivní zátěže Vnější. · těchto modulů B-BM-0201X čte napětí teplotu článku, naopak těmto modulům vysílá pokyn zapojování zátěže v procesu pasivního balancování.zatížení 5V/50mA, 24V/50mA Galvanické oddělení Ne Jištění interní Ne Rozměry hmotnost Rozměry 89×58×22mm Hmotnost 68g CIB . –výstupy/ kontakty 4000VAC/750VAC Analogové /kombinované vstupy Počet vstupů 1× Galvanické oddělení CIB Ne Napěťový rozsah 0–5V Vstupní odpor 6kΩ Základní přesnost měření 5% Společný vodič Minus Vnější napájení Ano Speciální komunikace moduly B-BM-0201X Napěťové úrovně 2,5–4V Galvanické oddělení CIB Ano Max. 1250VA/AC1, 90W/DC Spínaný proud max. · Obsluhuje komunikační linku pro sběr dat galvanicky oddělených měřicích balančních modulů B-BM-0201X-xx připojených přímo mezi póly jednotlivých článků. · Speciální sběrnice pro komunikaci sadu bateriových článků smí být použita pouze moduly B-BM-0201X. 3A, 250VAC; 3A, 30VDC Špičkový proud 5A/<10ms Doba sepnutí/ rozepnutí typ. Toto napětí odpovídá proudu 0A.cz www
