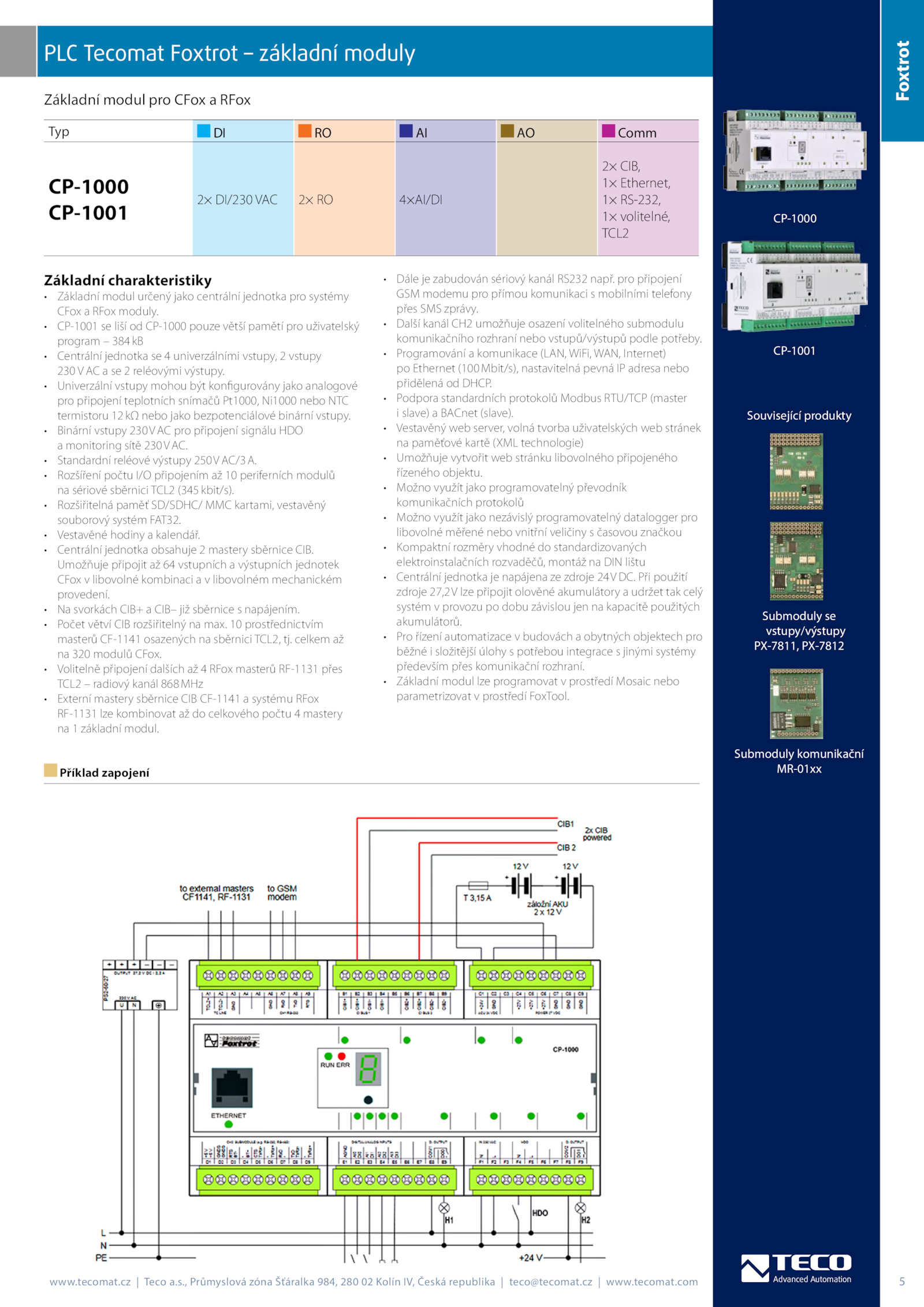

PLC Tecomat Foxtrot základní moduly
Základní modul pro CFox RFox
Typ Comm
CP-1000
CP-1001
2× DI/230 VAC 4×AI/DI
2× CIB,
1× Ethernet,
1× RS-232,
1× volitelné,
TCL2
Příklad zapojení
CP-1001
Foxtrot
Advanced Automation
.cz www.
Umožňuje připojit vstupních výstupních jednotek
CFox libovolné kombinaci libovolném mechanickém
provedení.
• Standardní reléové výstupy 250VAC/3A.s.
• Rozšiřitelná paměť SD/SDHC/ MMC kartami, vestavěný
souborový systém FAT32.tecomat.
• Programování komunikace (LAN, WiFi, WAN, Internet)
po Ethernet (100Mbit/s), nastavitelná pevná adresa nebo
přidělená DHCP.
• Počet větví CIB rozšiřitelný max., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat.
• Vestavěný web server, volná tvorba uživatelských web stránek
na paměťové kartě (XML technologie)
• Umožňuje vytvořit web stránku libovolného připojeného
řízeného objektu.
• svorkách CIB+ CIB– již sběrnice napájením.
• Binární vstupy 230VAC pro připojení signálu HDO
a monitoring sítě 230VAC.
• Možno využít jako programovatelný převodník
komunikačních protokolů
• Možno využít jako nezávislý programovatelný datalogger pro
libovolné měřené nebo vnitřní veličiny časovou značkou
• Kompaktní rozměry vhodné standardizovaných
elektroinstalačních rozvaděčů, montáž DIN lištu
• Centrální jednotka napájena zdroje 24VDC. Při použití
zdroje 27,2V lze připojit olověné akumulátory udržet tak celý
systém provozu dobu závislou jen kapacitě použitých
akumulátorů.
• Další kanál CH2 umožňuje osazení volitelného submodulu
komunikačního rozhraní nebo vstupů/výstupů podle potřeby.com
CP-1000
Základní charakteristiky
• Základní modul určený jako centrální jednotka pro systémy
CFox RFox moduly.Advanced Automation 5
www.
• Pro řízení automatizace budovách obytných objektech pro
běžné složitější úlohy potřebou integrace jinými systémy
především přes komunikační rozhraní. celkem až
na 320 modulů CFox.
• Centrální jednotka obsahuje mastery sběrnice CIB. prostřednictvím
masterů CF-1141 osazených sběrnici TCL2, tj.
• Rozšíření počtu I/O připojením periferních modulů
na sériové sběrnici TCL2 (345kbit/s).cz Teco a.
• Univerzální vstupy mohou být konfigurovány jako analogové
pro připojení teplotních snímačů Pt1000, Ni1000 nebo NTC
termistoru 12kΩ nebo jako bezpotenciálové binární vstupy. pro připojení
GSM modemu pro přímou komunikaci mobilními telefony
přes SMS zprávy.
• CP-1001 liší CP-1000 pouze větší pamětí pro uživatelský
program 384kB
• Centrální jednotka univerzálními vstupy, vstupy
230 VAC reléovými výstupy.tecomat.
• Základní modul lze programovat prostředí Mosaic nebo
parametrizovat prostředí FoxTool.
• Dále zabudován sériový kanál RS232 např.
• Volitelně připojení dalších RFox masterů RF-1131 přes
TCL2 radiový kanál 868MHz
• Externí mastery sběrnice CIB CF-1141 systému RFox
RF-1131 lze kombinovat celkového počtu mastery
na základní modul.
• Podpora standardních protokolů Modbus RTU/TCP (master
i slave) BACnet (slave).
• Vestavěné hodiny kalendář
