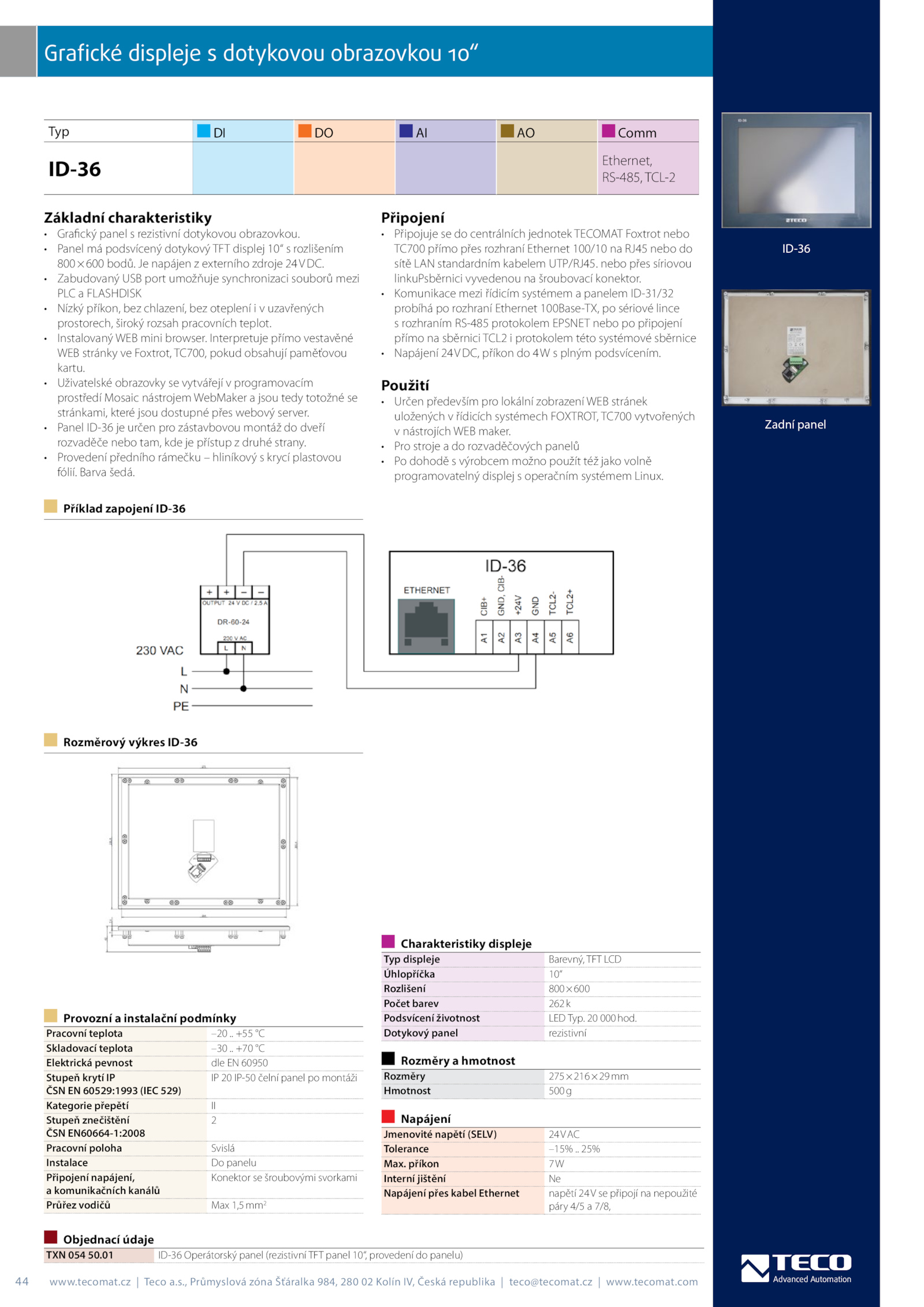

Grafické displeje dotykovou obrazovkou 10“
Typ Comm
ID-36
Ethernet,
RS-485, TCL-2
Základní charakteristiky
• Grafický panel rezistivní dotykovou obrazovkou.
• Panel podsvícený dotykový TFT displej 10“ rozlišením
800×600 bodů.
Příklad zapojení ID-36
Rozměrový výkres ID-36
Charakteristiky displeje
Typ displeje Barevný, TFT LCD
Úhlopříčka 10“
Rozlišení 800×600
Počet barev 262k
Podsvícení životnost LED Typ.tecomat.
• Provedení předního rámečku hliníkový krycí plastovou
fólií.
Dotykový panel rezistivní
Provozní instalační podmínky
Pracovní teplota –20 +55 °C
Skladovací teplota –30 +70 °C
Elektrická pevnost dle 60950
Stupeň krytí IP
ČSN 60529:1993 (IEC 529)
IP IP-50 čelní panel montáži
Kategorie přepětí II
Stupeň znečištění
ČSN EN60664-1:2008
2
Pracovní poloha Svislá
Instalace panelu
Připojení napájení,
a komunikačních kanálů
Konektor šroubovými svorkami
Průřez vodičů Max 1,5mm2
Napájení
Jmenovité napětí (SELV) 24VAC
Tolerance –15% 25%
Max.
• Uživatelské obrazovky vytvářejí programovacím
prostředí Mosaic nástrojem WebMaker jsou tedy totožné se
stránkami, které jsou dostupné přes webový server
