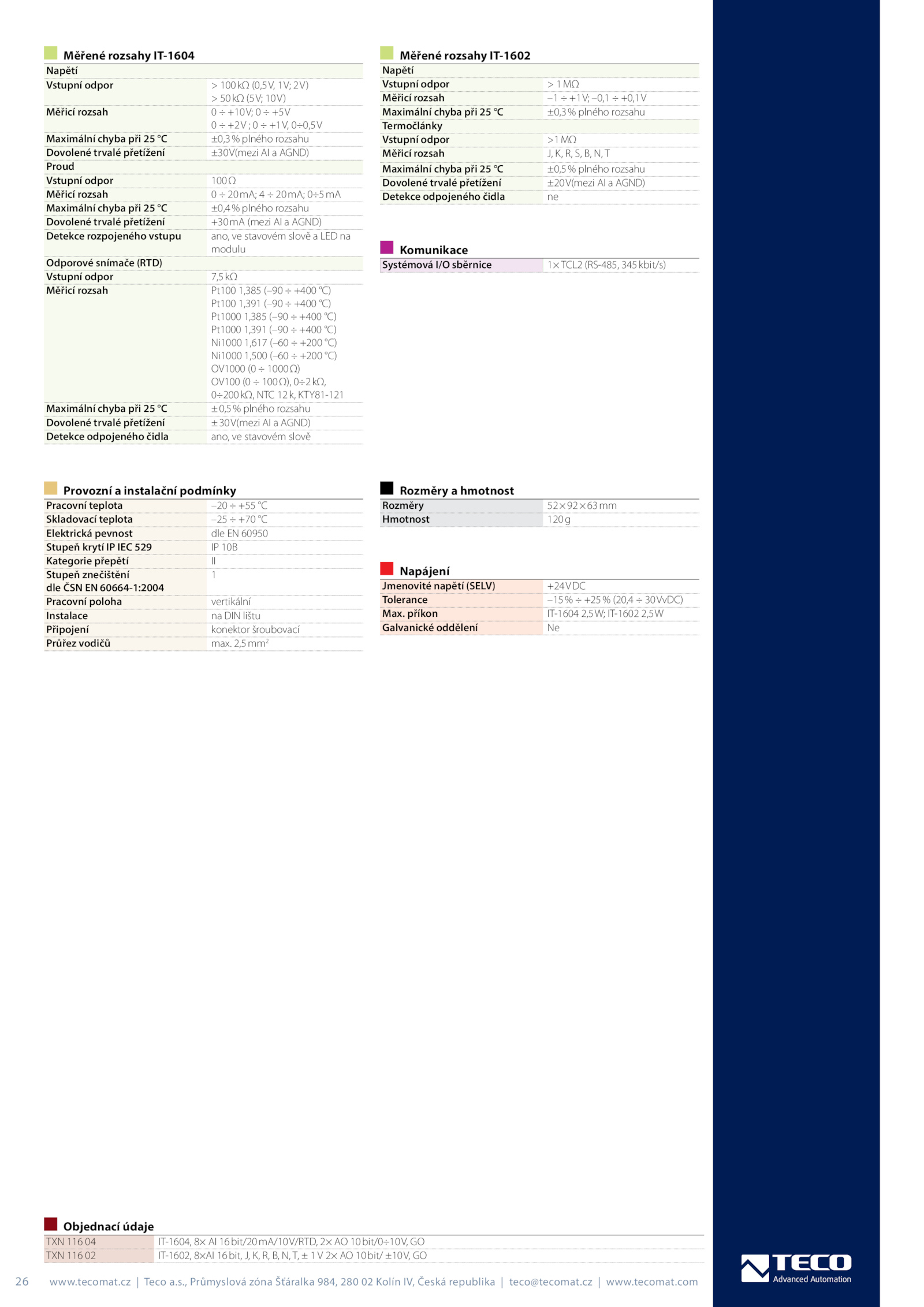

Advanced Automation 26 www. 2,5mm2 .com Komunikace Systémová I/O sběrnice TCL2 (RS-485, 345kbit/s) Napájení Jmenovité napětí (SELV) +24VDC Tolerance –15% +25% (20,4 30VvDC) Max., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat.cz www. příkon IT-1604 2,5W; IT-1602 2,5W Galvanické oddělení Ne Rozměry hmotnost Rozměry 52×92×63mm Hmotnost 120g Objednací údaje TXN 116 IT-1604, 16bit/20mA/10V/RTD, 10bit/0÷10V, GO TXN 116 IT-1602, 8×AI 16bit, 10bit/ ±10V, GO Měřené rozsahy IT-1604 Napětí Vstupní odpor 100kΩ (0,5V, 1V; 2V) > 50kΩ (5V; 10V) Měřicí rozsah +10V; +5V 0 +2V +1V, 0÷0,5V Maximální chyba při ±0,3% plného rozsahu Dovolené trvalé přetížení ±30V(mezi AGND) Proud Vstupní odpor 100Ω Měřicí rozsah 20mA; 20mA; 0÷5mA Maximální chyba při ±0,4% plného rozsahu Dovolené trvalé přetížení +30mA (mezi AGND) Detekce rozpojeného vstupu ano, stavovém slově LED na modulu Odporové snímače (RTD) Vstupní odpor 7,5kΩ Měřicí rozsah Pt100 1,385 (–90 +400 °C) Pt100 1,391 (–90 +400 °C) Pt1000 1,385 (–90 +400 °C) Pt1000 1,391 (–90 +400 °C) Ni1000 1,617 (–60 +200 °C) Ni1000 1,500 (–60 +200 °C) OV1000 1000Ω) OV100 100Ω), 0÷2kΩ, 0÷200kΩ, NTC 12k, KTY81-121 Maximální chyba při ±0,5% plného rozsahu Dovolené trvalé přetížení ±30V(mezi AGND) Detekce odpojeného čidla ano, stavovém slově Měřené rozsahy IT-1602 Napětí Vstupní odpor 1MΩ Měřicí rozsah +1V; –0,1 +0,1V Maximální chyba při ±0,3% plného rozsahu Termočlánky Vstupní odpor >1MΩ Měřicí rozsah T Maximální chyba při ±0,5% plného rozsahu Dovolené trvalé přetížení ±20V(mezi AGND) Detekce odpojeného čidla ne Provozní instalační podmínky Pracovní teplota –20 +55 °C Skladovací teplota –25 +70 °C Elektrická pevnost dle 60950 Stupeň krytí IEC 529 10B Kategorie přepětí II Stupeň znečištění dle ČSN 60664-1:2004 1 Pracovní poloha vertikální Instalace DIN lištu Připojení konektor šroubovací Průřez vodičů max.tecomat.cz Teco a.s.tecomat
