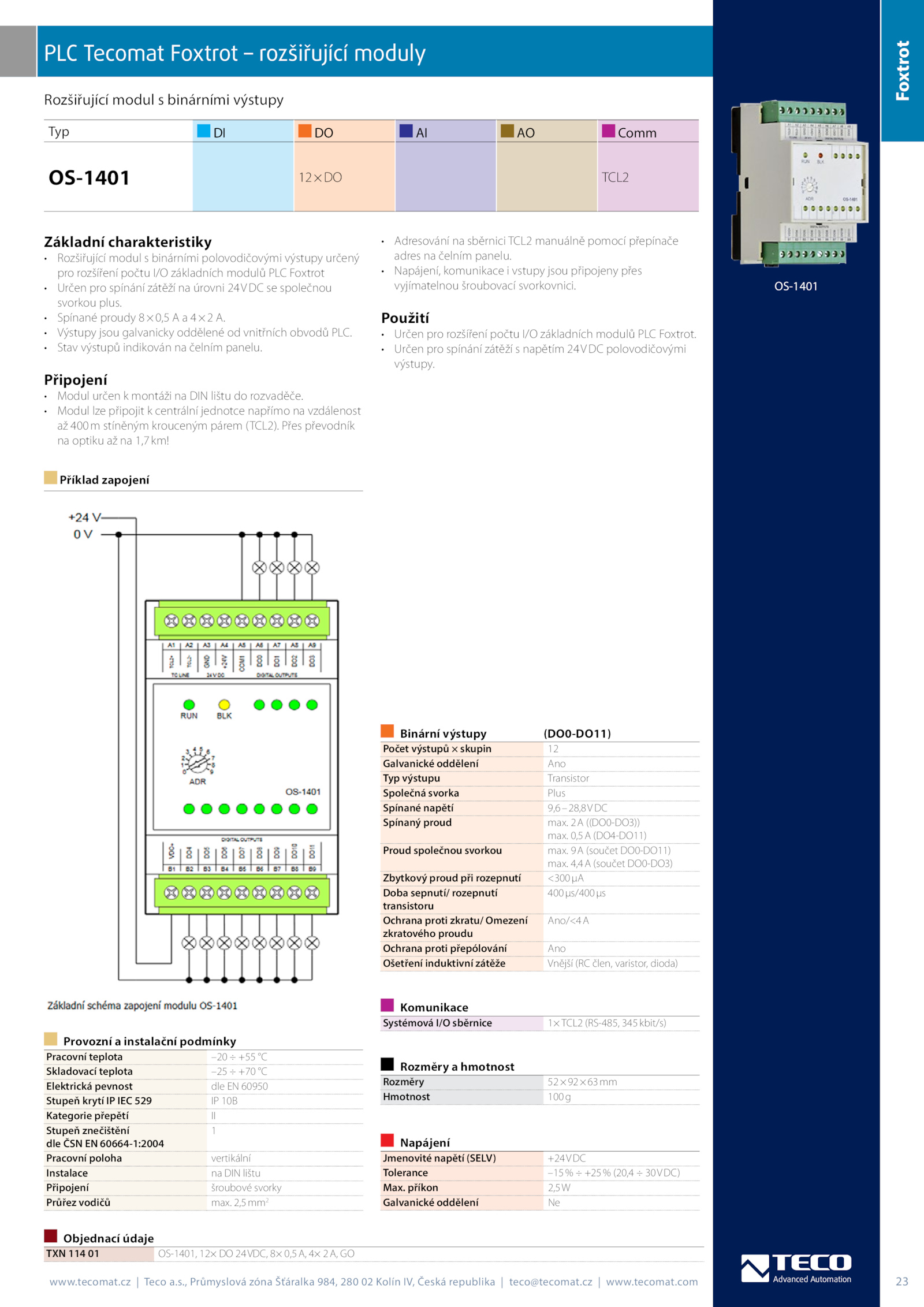

Foxtrot
OS-1401
Základní charakteristiky
• Rozšiřující modul binárními polovodičovými výstupy určený
pro rozšíření počtu I/O základních modulů PLC Foxtrot
• Určen pro spínání zátěží úrovni 24VDC společnou
svorkou plus.
Objednací údaje
TXN 114 OS-1401, 12× 24VDC, 0,5A, 2A, GO
Komunikace
Systémová I/O sběrnice TCL2 (RS-485, 345kbit/s)
Napájení
Jmenovité napětí (SELV) +24VDC
Tolerance –15% +25% (20,4 30VDC)
Max.s. 2,5mm2
Binární výstupy (DO0-DO11)
Počet výstupů skupin 12
Galvanické oddělení Ano
Typ výstupu Transistor
Společná svorka Plus
Spínané napětí 9,6–28,8VDC
Spínaný proud max.Advanced Automation 23
www.tecomat.
• Spínané proudy 8×0,5 4×2 A. (součet DO0-DO11)
max.
• Stav výstupů indikován čelním panelu., Průmyslová zóna Šťáralka 984, 280 Kolín IV, Česká republika teco@tecomat.tecomat.
Použití
• Určen pro rozšíření počtu I/O základních modulů PLC Foxtrot.
• Určen pro spínání zátěží napětím 24VDC polovodičovými
výstupy. 4,4A (součet DO0-DO3)
Zbytkový proud při rozepnutí <300µA
Doba sepnutí/ rozepnutí
transistoru
400µs/400µs
Ochrana proti zkratu/ Omezení
zkratového proudu
Ano/<4A
Ochrana proti přepólování Ano
Ošetření induktivní zátěže Vnější (RC člen, varistor, dioda)
Rozšiřující modul binárními výstupy
Typ Comm
OS-1401 12×DO TCL2
PLC Tecomat Foxtrot rozšiřující moduly
Příklad zapojení
.cz www.
Připojení
• Modul určen montáži DIN lištu rozvaděče.
• Výstupy jsou galvanicky oddělené vnitřních obvodů PLC. ((DO0-DO3))
max. Přes převodník
na optiku 1,7km!
• Adresování sběrnici TCL2 manuálně pomocí přepínače
adres čelním panelu. příkon 2,5W
Galvanické oddělení Ne
Rozměry hmotnost
Rozměry 52×92×63mm
Hmotnost 100g
Provozní instalační podmínky
Pracovní teplota –20 +55 °C
Skladovací teplota –25 +70 °C
Elektrická pevnost dle 60950
Stupeň krytí IEC 529 10B
Kategorie přepětí II
Stupeň znečištění
dle ČSN 60664-1:2004
1
Pracovní poloha vertikální
Instalace DIN lištu
Připojení šroubové svorky
Průřez vodičů max
