www. submodulu
Ano
Mosaic Compact+ Ano Ano Ano
Mosaic Profi+ Ano Ano Ano Ano
Základní charakteristiky
• Mosaic vývojové prostředí pro
tvorbu ladění programů pro
programovatelné systémy Tecomat.
Prostředí vyvíjeno shodě
s mezinárodně platnou normou
IEC 61131-3, která definuje
strukturu programů programovací
jazyky pro PLC.
• Vše jednom balíku
• Lite verze pro odzkoušení
• Plná verze chráněná klíčem
– přenositelnost licence
• Pravidelné aktualizace
• Jazykové mutace čeština, angličtina,
němčina, ruština, polština
• Pro Windows XP, Vista Windows
7 bit bit
Programování
• Mosaic umožňuje programovat
všechny PLC dodávané firmou Teco
• Programování podle normy
IEC 61131-3 grafické jazyky
LD (reléová logika) FBD (jazyk
funkčních bloků), CFC (kontinuální
funkční diagram) textové jazyky
ST (strukturovaný text) (jazyk
instrukcí)
• Základním prvkem programu POU
(programová jednotka) funkce,
funkční blok nebo program
• Grafické jazyky nabízí snadnou
a intuitivní tvorbu programů
• IEC asistent nástroj pro podporu
programování textových jazycích
• Možnost kombinovat různé typy
jazyků
• Společná deklarační část pro všechny
typy jazyků
• Standardní uživatelské datové typy
včetně struktur polí
• dispozici jsou standardní
i uživatelské knihovny funkcí
a funkčních bloků
SimPLC simulátor PLC
• Vestavěný simulátor PLC ladění bez
nutnosti připojení reálného hardware
• Simulovat lze všechny typy PLC
Tecomat
• Mosaic může pracovat jako datový
server pro vizualizační programy
– podpora pro ladění vizualizace
Manažer IEC projektu
• Deklarace všech prvků programu
proPLC
• Správa standardních uživatelských
knihoven
• Přehledné zobrazení stromech
Inspektor POU
• Nástroj pro ladění všech částí PLC
programu
• Zobrazení stavu vstupních
a výstupních proměnných POU
a průběhu programu
• Vizuální odlišení stavu logických
proměnných grafických jazycích
• Dynamické (on-line) nebo statické
sledování programu (výpočet POU
jezachycen bufferu)
• Ladicí body, nastavení podmínek
prospuštění trasování
PanelMaker nástroj
pro operátorské panely
• Nástroj tvorbu dialogů pro
operátorské panely produkce Teco
• Program pro panel vytvoří přímo
v Mosaicu stává součástí
programu pro PLC
• Zobrazit editovat lze všechny
globální proměnné

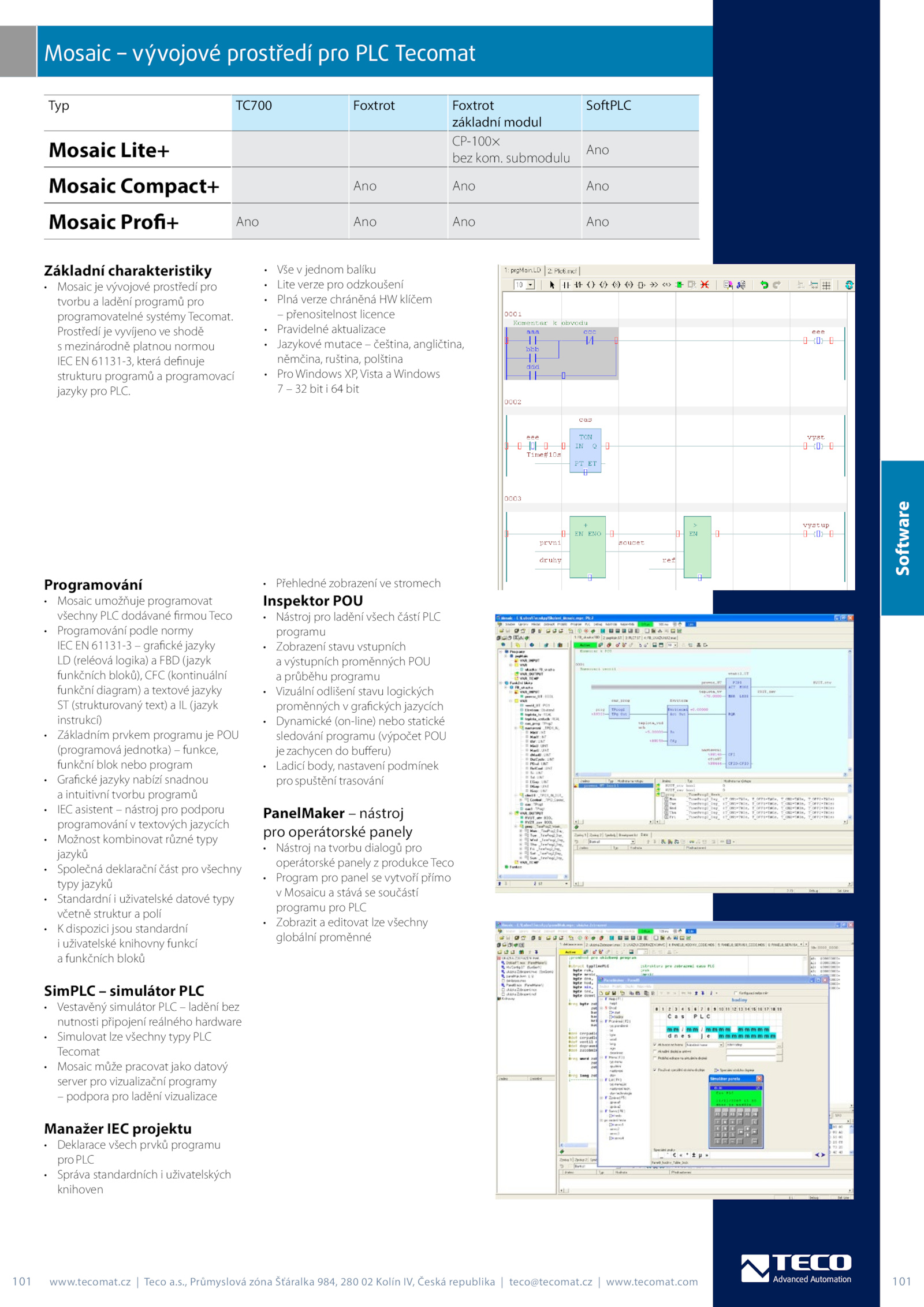

Mosaic vývojové prostředí pro PLC Tecomat
Software
.s.com Advanced Automation
101
Typ TC700 Foxtrot Foxtrot
základní modul
SoftPLC
Mosaic Lite+
CP-100×
bez kom
