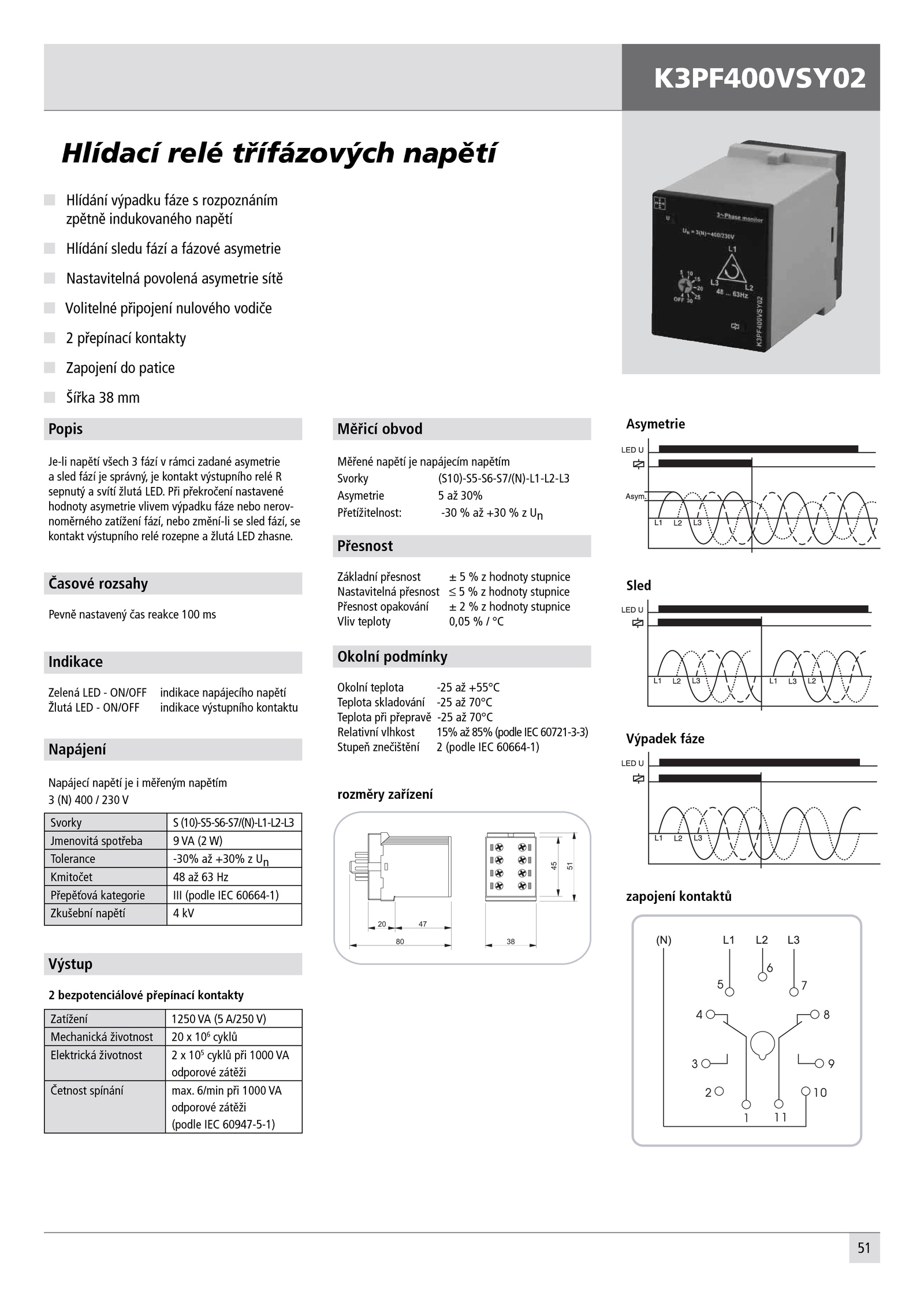

Časové rozsahy Pevně nastavený čas reakce 100 ms Indikace Zelená LED ON/OFF indikace napájecího napětí Žlutá LED ON/OFF indikace výstupního kontaktu Napájení Svorky (10)-S5-S6-S7/(N)-L1-L2-L3 Jmenovitá spotřeba W) Tolerance -30% +30% Un Kmitočet Hz Přepěťová kategorie III (podle IEC 60664-1) Zkušební napětí kV Zatížení 1250 A/250 V) Mechanická životnost 106 cyklů Elektrická životnost 105 cyklů při 1000 VA odporové zátěži Četnost spínání max. 6/min při 1000 VA odporové zátěži (podle IEC 60947-5-1) Výstup Napájecí napětí měřeným napětím 3 (N) 400 230 V 2 bezpotenciálové přepínací kontakty Měřené napětí napájecím napětím Svorky (S10)-S5-S6-S7/(N)-L1-L2-L3 Asymetrie 30% Přetížitelnost: -30 +30 Un Měřicí obvod Přesnost Základní přesnost hodnoty stupnice Nastavitelná přesnost hodnoty stupnice Přesnost opakování hodnoty stupnice Vliv teploty 0,05 °C Okolní podmínky Okolní teplota -25 +55°C Teplota skladování -25 70°C Teplota při přepravě -25 70°C Relativní vlhkost 15% 85% (podle IEC 60721-3-3) Stupeň znečištění (podle IEC 60664-1) zapojení kontaktů rozměry zařízení 4720 80 38 45 51 Asymetrie Sled Výpadek fáze .51 Hlídání výpadku fáze rozpoznáním zpětně indukovaného napětí Hlídání sledu fází fázové asymetrie Nastavitelná povolená asymetrie sítě Volitelné připojení nulového vodiče 2 přepínací kontakty Zapojení patice Šířka mm Hlídací relé třífázových napětí K3PF400VSY02 Popis Je-li napětí všech fází rámci zadané asymetrie a sled fází správný, kontakt výstupního relé R sepnutý svítí žlutá LED. Při překročení nastavené hodnoty asymetrie vlivem výpadku fáze nebo nerov- noměrného zatížení fází, nebo změní-li sled fází, se kontakt výstupního relé rozepne žlutá LED zhasne
