Pomocná avazební relé. Spínaný obvodPočet kontaktů: 4 přepínacíSpínané napětí: max. 250 V (AC/DC)min. 5 V (AC/DC)Jmenovitá zátěž: AC1 6 A/250 V ACDC1 6 A/24 V DCSpínaný proud: max. 6 Amin. 5 mApro zlacené kontakty min. 2 mAZapínací proud: 12 ASpínaný výkon: AC1 max. 1500 VADC1 max. 144 Wmin. 0,3 Wpro zlacené kontakty min. 0,1 WČetnost spínání: max. 20/min. při jmen. zátěžimax. 300/min. bez zátěžeOdpor kontaktu: ≤ 100 mΩ při 100 mA / 24 VMateriál kontaktů: AgNi nebo AgNi/AuPomocná relé pro všeobecné použití4 přepínací kontaktyTrvalé proudové zatížení 6 AMechanická páčka s aretacíMechanická i elektrická indikace sepnutíPříslušenstvíPrůmyslová pomocná reléStejnosměrné napětí cívkyTyp Popis odporcívkyΩ (±10%)RM012L 12 V + LED 160RM 024 24 V 640RM 024L 24 V + LED 640RM 024LD24 V + LED+Dioda ...

Vydal: KUČERA - Spínací technika s.r.o. Autor: Spínací technika Jan Kučera

Strana 38 z 76







Poznámky redaktora

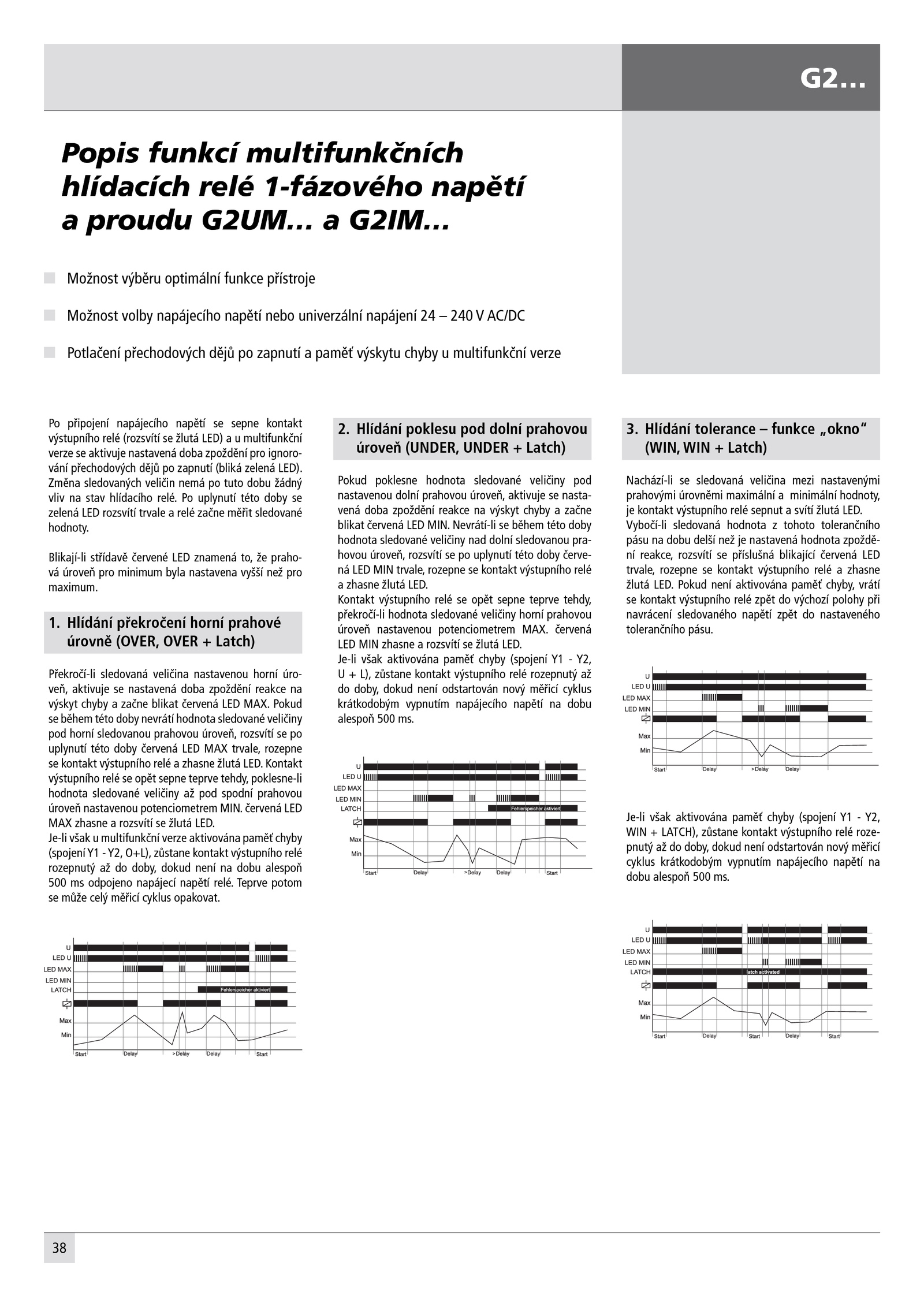

38 G2… Možnost výběru optimální funkce přístroje Možnost volby napájecího napětí nebo univerzální napájení 240 AC/DC Potlačení přechodových dějů zapnutí paměť výskytu chyby multifunkční verze Po připojení napájecího napětí sepne kontakt výstupního relé (rozsvítí žlutá LED) multifunkční verze aktivuje nastavená doba zpoždění pro ignoro- vání přechodových dějů zapnutí (bliká zelená LED). Pokud se během této doby nevrátí hodnota sledované veličiny pod horní sledovanou prahovou úroveň, rozsvítí po uplynutí této doby červená LED MAX trvale, rozepne se kontakt výstupního relé zhasne žlutá LED. Pokud není aktivována paměť chyby, vrátí se kontakt výstupního relé zpět výchozí polohy při navrácení sledovaného napětí zpět nastaveného tolerančního pásu. Kontakt výstupního relé opět sepne teprve tehdy, poklesne-li hodnota sledované veličiny pod spodní prahovou úroveň nastavenou potenciometrem MIN. 2. 3. Teprve potom se může celý měřicí cyklus opakovat. Kontakt výstupního relé opět sepne teprve tehdy, překročí-li hodnota sledované veličiny horní prahovou úroveň nastavenou potenciometrem MAX. . Změna sledovaných veličin nemá tuto dobu žádný vliv stav hlídacího relé. Hlídání poklesu pod dolní prahovou úroveň (UNDER, UNDER Latch) Pokud poklesne hodnota sledované veličiny pod nastavenou dolní prahovou úroveň, aktivuje nasta- vená doba zpoždění reakce výskyt chyby začne blikat červená LED MIN. Je-li však multifunkční verze aktivována paměť chyby (spojeníY1 -Y2, O+L), zůstane kontakt výstupního relé rozepnutý doby, dokud není dobu alespoň 500 odpojeno napájecí napětí relé. Nevrátí-li během této doby hodnota sledované veličiny nad dolní sledovanou pra- hovou úroveň, rozsvítí uplynutí této doby červe- ná LED MIN trvale, rozepne kontakt výstupního relé a zhasne žlutá LED. Hlídání překročení horní prahové úrovně (OVER, OVER Latch) Překročí-li sledovaná veličina nastavenou horní úro- veň, aktivuje nastavená doba zpoždění reakce na výskyt chyby začne blikat červená LED MAX. Blikají-li střídavě červené LED znamená to, praho- vá úroveň pro minimum byla nastavena vyšší než pro maximum. uplynutí této doby se zelená LED rozsvítí trvale relé začne měřit sledované hodnoty. 1. Je-li však aktivována paměť chyby (spojení Y2, U L), zůstane kontakt výstupního relé rozepnutý až do doby, dokud není odstartován nový měřicí cyklus krátkodobým vypnutím napájecího napětí dobu alespoň 500 ms. Popis funkcí multifunkčních hlídacích relé 1-fázového napětí a proudu G2UM… G2IM… Je-li však aktivována paměť chyby (spojení Y2, WIN LATCH), zůstane kontakt výstupního relé roze- pnutý doby, dokud není odstartován nový měřicí cyklus krátkodobým vypnutím napájecího napětí na dobu alespoň 500 ms. červená LED MAX zhasne rozsvítí žlutá LED. červená LED MIN zhasne rozsvítí žlutá LED. Vybočí-li sledovaná hodnota tohoto tolerančního pásu dobu delší než nastavená hodnota zpoždě- ní reakce, rozsvítí příslušná blikající červená LED trvale, rozepne kontakt výstupního relé zhasne žlutá LED. Hlídání tolerance funkce „okno“ (WIN, WIN Latch) Nachází-li sledovaná veličina mezi nastavenými prahovými úrovněmi maximální minimální hodnoty, je kontakt výstupního relé sepnut svítí žlutá LED
