60/min.
Jmenovité napětí 250 AC
Spínaný výkon 1250 250 VAC)
Při těsné montáži 750 250 VAC)
Elektrická životnost 105
při ohmické zátěži
Mechanická životnost 106
cyklů
Četnost spínání max. při ohmickém zatížení 100 VA
max 6/min.
Indikace
Zelená LED svítí: indikace napájecího napětí
Zelená LED bliká: indikace časového průběhu
t1
– pomalu, t2
- rychle
Žlutá LED: stav výstupního kontaktu
Svorky A1(+) (-)
12 240 AC/DC %
Přesnost
Základní přesnost 1,0 rozsahu stupnice
Nastavení rozsahu stupnice
Četnost spínání
max 60/min. při 100 VA
ohmické zátěže
Přepěťová kategorie III (IEC 60664-1)
Zkušební napětí kV
Výstup
2 přepínací bezpotenciálové kontakty
Napájecí napětí
Jmenovitá spotřeba W)
Kmitočet Hz
Přepěťová kategorie III
Zkušební rázové napětí kV
Svorky A1(+) (-)
12 240 AC/DC %

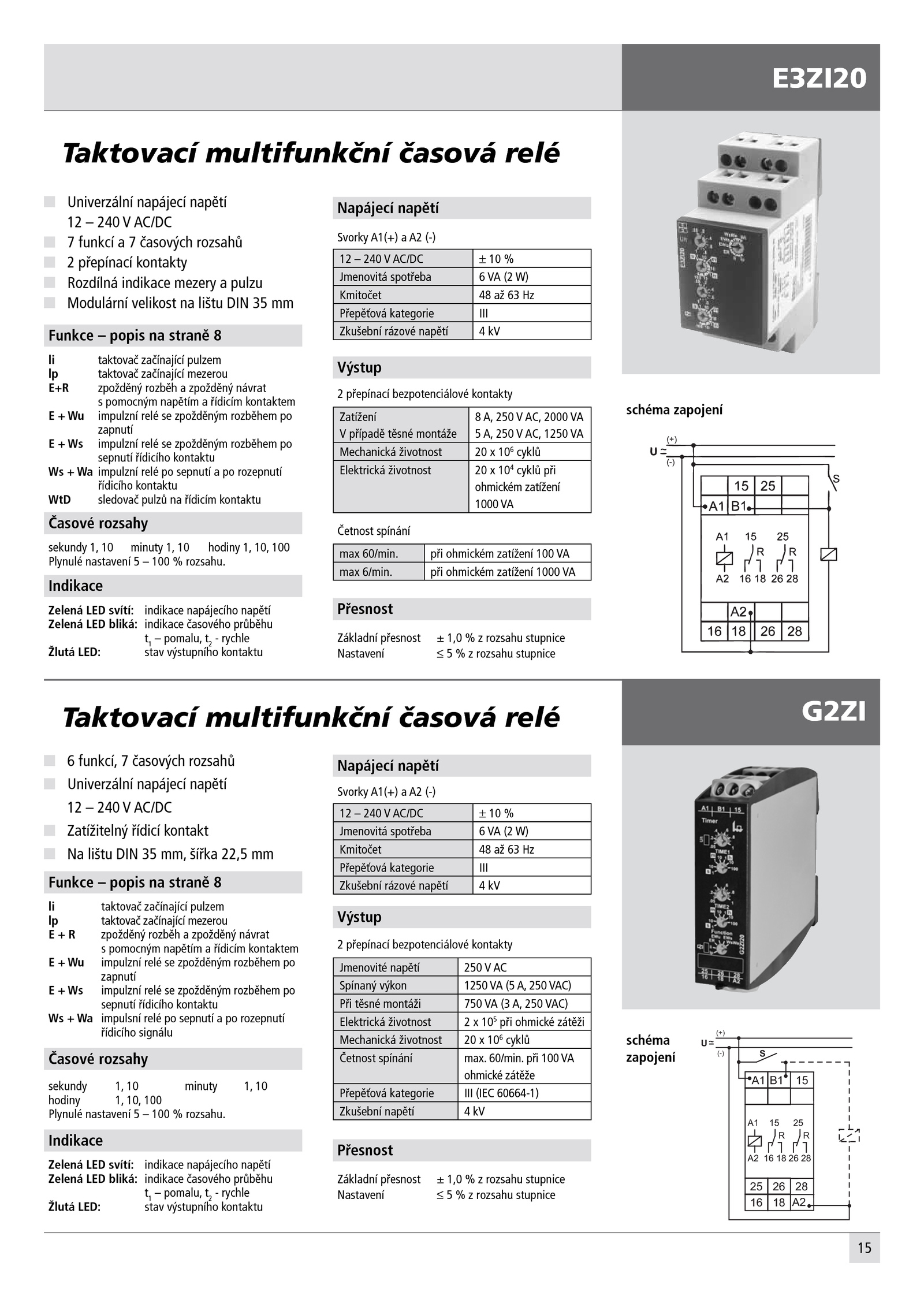

E3ZI20
schéma zapojení
15
A2 18
A1
R
16 A2
26
25
26 28
R
A1 15
(+)
25 28
U ~
(-) S
schéma
zapojení
. při ohmickém zatížení 1000 VA
6 funkcí, časových rozsahů
Univerzální napájecí napětí
12 240 AC/DC
Zatížitelný řídicí kontakt
Na lištu DIN mm, šířka 22,5 mm
Taktovací multifunkční časová relé
Funkce popis straně 8
li taktovač začínající pulzem
lp taktovač začínající mezerou
E zpožděný rozběh zpožděný návrat
s pomocným napětím řídicím kontaktem
E impulzní relé zpožděným rozběhem po
zapnutí
E impulzní relé zpožděným rozběhem po
sepnutí řídicího kontaktu
Ws impulsní relé sepnutí rozepnutí
řídicího signálu
Indikace
Zelená LED svítí: indikace napájecího napětí
Zelená LED bliká: indikace časového průběhu
t1
– pomalu, t2
- rychle
Žlutá LED: stav výstupního kontaktu
Přesnost
Základní přesnost 1,0 rozsahu stupnice
Nastavení rozsahu stupnice
G2ZI
Časové rozsahy
sekundy minuty 10
hodiny 10, 100
Plynulé nastavení 100 rozsahu.15
Univerzální napájecí napětí
12 240 AC/DC
7 funkcí časových rozsahů
2 přepínací kontakty
Rozdílná indikace mezery pulzu
Modulární velikost lištu DIN mm
Taktovací multifunkční časová relé
Funkce popis straně 8
li taktovač začínající pulzem
lp taktovač začínající mezerou
E+R zpožděný rozběh zpožděný návrat
s pomocným napětím řídicím kontaktem
E impulzní relé zpožděným rozběhem po
zapnutí
E impulzní relé zpožděným rozběhem po
sepnutí řídicího kontaktu
Ws impulzní relé sepnutí rozepnutí
řídicího kontaktu
WtD sledovač pulzů řídicím kontaktu
Napájecí napětí
Jmenovitá spotřeba W)
Kmitočet Hz
Přepěťová kategorie III
Zkušební rázové napětí kV
Zatížení
V případě těsné montáže
8 250 AC, 2000 VA
5 250 AC, 1250 VA
Mechanická životnost 106
cyklů
Elektrická životnost 104
cyklů při
ohmickém zatížení
1000 VA
Výstup
2 přepínací bezpotenciálové kontakty
Časové rozsahy
sekundy minuty hodiny 10, 100
Plynulé nastavení 100 rozsahu
